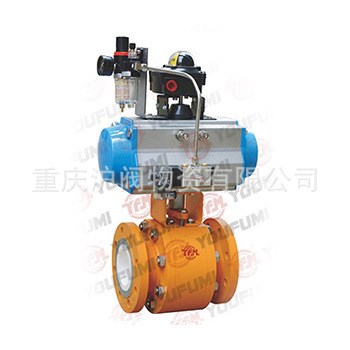

?? 陶瓷球閥內部閥芯組件采用的是增韌氧化鋁或氧化鋯陶瓷，其化學穩定性及硬度極高（洛氏硬度HRC88）， 僅次于金剛石,具有極高的耐磨損、耐腐蝕、耐沖蝕性能，而且隔熱性好，熱膨脹系數小, 有高硬度及高電熱絕緣性, 性能方面優于其它的材質。廣泛應用于很難使用金屬或其他材質的惡劣工況下，如化學設備，廢物焚化設備，煙氣脫硫設備等，覆蓋電力、石油、化工、冶金、采礦、污水處理等工業領域。
?? 球體采用先進研磨設備及工藝制造，球圓度精度高，表面質量好，與閥座對研后，利用Zr02結構陶瓷的自潤滑性，具有優異的密封性能。徹底改變了金屬硬密封球閥易泄漏、扭矩大、密封面不耐腐蝕的缺點。
?? 陶瓷球閥采用高技術新型陶瓷結構材料制作閥門的密封件和易損部件，提高了閥門產品的耐磨性、防腐性及密封性，大大延長了閥門的使用壽命，是鈦合金閥和蒙乃爾閥的2~4倍。陶瓷閥門的使用可以大大降低閥門的修理更換次數，提高配套設備運行系統的安全性、穩定性，節約設備修理費用。
?? 本閥適用于高硬度的顆粒介質，或有軟顆粒但又有腐蝕性的介質管道上作啟閉之用。公稱壓力PN10~ PN40，適應溫度≤200℃。可按照GB、JIS、API等標準數據制造。
技術規范：
| 設計與制造 | API 6D / GB/T12237 | |
| 連接端尺寸 | 結構長度 | ASME B16.10 / GB/T12221 |
| 法蘭尺寸 | ASME B16.5 / GB/T9113 | |
| 檢驗與試驗 | API598 / GB/T13927 | |
| 材料 | 碳鋼 | GB/T12229 |
| 不銹鋼 | GB/T12230 | |
| 標志 | GB/T12220 | |
| 供貨 | GB/T12252 | |
圖紙：
主要部件材料：
| 序號No. | 名稱 | 材料 | 序號No. | 名稱 | 材料 |
| 1 | 閥蓋 | A105/SS304 | 7 | 螺柱 | A193-B7/B8 |
| 2 | 中閥體 | A105/SS304 | 8 | 螺母 | A194-2H/B8 |
| 3 | 接管 | 高強度結構陶瓷 | 9 | 閥桿 | SS316/SS316L |
| 4 | 球體 | 高強度結構陶瓷 | 10 | 支架(電、氣動) | Q235/SS304 |
| 5 | 閥座 | 高強度結構陶瓷 | 填料函(手動) | Q235/SS304 | |
| 6 | 中體 | 高強度結構陶瓷 | 11 | 驅動裝置 | 組件 |
分解圖：
扭矩表：
| 規格 | DN | DN15 | DN20 | DN25 | DN32 | DN40 | DN50 | DN65 | DN80 | DN100 | DN125 | DN150 |
| NPS | 1/2" | 3/4" | 1" | 1 1/4" | 1 1/2" | 2" | 2 1/2" | 3" | 4" | 5" | 6" | |
| 扭矩 (N.M) | 氣壓 0.6MPa | 15 | 20 | 20 | 30 | 40 | 50 | 70 | 110 | 140 | 240 | 350 |
| 水壓 1.6MPa | 19 | 30 | 30 | 50 | 70 | 90 | 110 | 200 | 240 | 360 | 450 |
各部件材質表 ：
| 序號 | 名稱 | 材質 | 序號 | 名稱 | 材質 | 序號 | 名稱 | 材質 |
| 01 | 接管 | 結構陶瓷 | 08 | O型圈 | 氟橡膠 | 15 | 防飛墊 | 2Cr13/SS304 |
| 02 | 螺柱 | A193-B7/B8 | 09 | O型圈 | 氟橡膠 | 16 | 連接軸 | 2Cr13/SS304 |
| 03 | 螺母 | A194-2H/B8 | 10 | 閥蓋 | A105/SS304 | 17 | 支架 | WCB/CF8 |
| 04 | 閥座 | 結構陶瓷 | 11 | O型圈 | 氟橡膠 | 18 | 支架螺栓 | A193-B7/B8 |
| 05 | 球體 | 結構陶瓷 | 12 | 閥桿 | 2Cr13 | 19 | 氣動執行機構 | 組件 |
| 06 | 中閥體 | A105/SS304 | 13 | 填料函 | SS316 | |||
| 07 | 中體 | 結構陶瓷 | 14 | 壓螺釘 | A193-B7/B8 |
注:具體材質選用依工況可能有所不同,以上數據僅供參考。
陶瓷閥門的優勢：
我國各行業生產中目前普遍使用的閥門為金屬閥門, 但金屬閥門受金屬材料自身條件的限制,越來越不能適應高磨損、強腐蝕等惡劣工況的需要。主要體現在使用壽命短、泄露嚴重,極大地影響了系統運行的穩定性。因此陶瓷閥門有以下幾點優勢：
1、采用高強度新型結構陶瓷材料制作閥門的密封部件和易損部件,提高了閥門產品的耐磨性、防腐性及密封性，極大延長了閥門的使用壽命，是鈦合金閥與蒙乃爾閥的2~4倍。
2、陶瓷閥門的使用可以極大地降低閥門的維修、更換次數,提高配套設備運行系統的安全性、穩定性,減輕工人的勞動強度,節約設備修理費用。
3、陶瓷閥門的使用能提高工業管路系統的密封性,最大限度的杜絕泄露。同時,陶瓷閥門對環境保護也起到積極地推進作用。 另外,制造陶瓷的原料廣泛、成本低廉,用鋁、碳、硅等普通元素就能制造出性能優越的陶瓷材料,可以節約大量金屬材料和稀有的礦產資源。
主要外形和連接尺寸 (GB/T 9113) :
| DN | L | PN10(1.0MPa) | PN16(1.6MPa) | ||||||||||
| D | D1 | D2 | b | f | Z-d | D | D1 | D2 | b | f | Z-d | ||
| 15 | 130 | 95 | 65 | 45 | 16 | 2 | 4-Ф14 | 95 | 65 | 45 | 16 | 2 | 4-Ф14 |
| 20 | 130 | 105 | 75 | 58 | 18 | 2 | 4-Ф14 | 105 | 75 | 58 | 18 | 2 | 4-Ф14 |
| 25 | 140 | 115 | 85 | 68 | 18 | 2 | 4-Ф14 | 115 | 85 | 68 | 18 | 2 | 4-Ф14 |
| 32 | 165 | 140 | 100 | 78 | 18 | 2 | 4-Ф18 | 140 | 100 | 78 | 18 | 2 | 4-Ф18 |
| 40 | 165 | 150 | 110 | 88 | 18 | 3 | 4-Ф18 | 150 | 110 | 88 | 18 | 3 | 4-Ф18 |
| 50 | 203 | 165 | 125 | 102 | 18 | 3 | 4-Ф18 | 165 | 125 | 102 | 18 | 3 | 4-Ф18 |
| 65 | 220 | 185 | 145 | 122 | 18 | 3 | 4-Ф18 | 185 | 145 | 122 | 18 | 3 | 4-Ф18 |
| 80 | 241 | 200 | 160 | 138 | 20 | 3 | 8-Ф18 | 200 | 160 | 138 | 20 | 3 | 8-Ф18 |
| 100 | 305 | 220 | 180 | 158 | 20 | 3 | 8-Ф18 | 220 | 180 | 158 | 20 | 3 | 8-Ф18 |
| 125 | 356 | 250 | 210 | 188 | 22 | 3 | 8-Ф18 | 250 | 210 | 188 | 22 | 3 | 8-Ф18 |
| 150 | 394 | 285 | 240 | 212 | 22 | 3 | 8-Ф22 | 285 | 240 | 212 | 22 | 3 | 8-Ф22 |
| 200 | 457 | 340 | 295 | 268 | 24 | 3 | 8-Ф22 | 340 | 295 | 268 | 24 | 4 | 12-Ф22 |
| 250 | 533 | 395 | 350 | 320 | 26 | 3 | 12-Ф22 | 405 | 355 | 320 | 26 | 4 | 12-Ф26 |
| 300 | 610 | 445 | 400 | 375 | 26 | 4 | 12-Ф22 | 460 | 410 | 375 | 28 | 4 | 12-Ф26 |
ASME B16.5 :
| DN | L | Class150 | |||||
| D | D1 | D2 | b | f | Z-d | ||
| 1/2 | 110 | 89 | 60.5 | 35 | 2 | 12 | 4-16 |
| 3/4 | 117 | 98 | 70.0 | 43 | 2 | 12 | 4-16 |
| 1 | 127 | 108 | 79.5 | 51 | 2 | 12 | 4-16 |
| 11/4 | 140 | 117 | 89.0 | 64 | 2 | 13 | 4-16 |
| 11/2 | 165 | 127 | 98.5 | 73 | 2 | 15 | 4-16 |
| 2 | 178 | 152 | 120.5 | 92 | 2 | 16 | 4-19 |
| 21/2 | 190 | 178 | 139.5 | 105 | 2 | 18 | 4-19 |
| 3 | 203 | 190 | 152.5 | 127 | 2 | 19 | 4-19 |
| 4 | 229 | 229 | 190.5 | 157 | 2 | 24 | 8-19 |
| 5 | 254 | 254 | 216.0 | 186 | 3 | 24 | 8-22 |
| 6 | 267 | 279 | 241.5 | 216 | 3 | 26 | 8-22 |
| 8 | 292 | 343 | 298.5 | 270 | 3 | 29 | 8-22 |
| 10 | 330 | 406 | 362.0 | 324 | 4 | 31 | 12-25 |
