加工定制
是
類別
蝸輪蝸桿減速機
安裝形式
臥式
布局形式
交叉軸
齒面硬度
硬齒面
用途
冶金,建筑,交通,礦山,造紙,化工
品牌
申大
型號
cwu125-63-1
輸入轉速
1400（rpm）
額定功率
3.5（kw）
輸出轉速范圍
25（rpm）
許用扭矩
963（N.m）
使用范圍
冶金,建筑,交通,礦山,造紙,化工
級數
單級
減速比
63
CW系列減速機
CW系列減速機

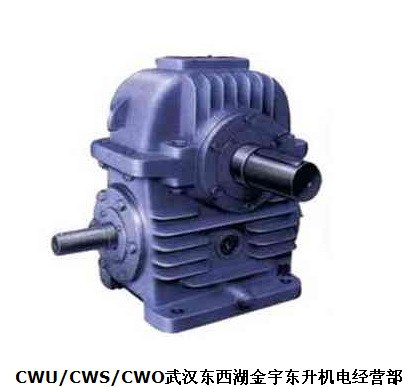

產品性能特點： CWU/CWS/CWO武漢東西湖金宇東升機電經營部
圓弧圓柱蝸桿減速器采用單級蝸桿減速傳動，符合行業推薦性標準JB/T7935—95（原國標GB9147—88）,此標準達到國際九十年代水平。全系列共包括三種型號，16種中心距，12種速比。輸入功率范圍在0.39~189KW之間，輸出扭矩在107~13500N.m之間。 圓弧圓柱蝸桿軸可正、反兩個方向運轉，輸入轉速不超過1500r/min，工作環境溫度為-40~40度。當工作環境溫度低于0度時，啟動前潤滑油必須加熱到0度以上；當工作環境溫度低于40度時，必須采取冷卻措施。
型號、中心距、傳動比、標記示例、主要尺寸： 1、型號、中心距
本系列減速器包括：
CWU—蝸桿在蝸輪之下的圓弧圓柱蝸桿減速器；
CWS—蝸桿在蝸輪之側的圓弧圓柱蝸桿減速器；
CWO—蝸桿在蝸輪之上的圓弧圓柱蝸桿減速器；
本系列減速器符合中華人民共和國標準（GB9147—88） 主要包括：CWU減速機蝸桿在下型 CWS減速機蝸桿在側型 CWO減速機蝸桿在上型 中心距有16種a＝63、80、100、125、140、160、180、200、225、250、280、315、355、400、450、500。 傳動比有12種i＝5、6.3、8、10、12.5、16、20、25、31.5、40、50、63
CW 系列概述
CWU63-CWU100型減速器外形和安裝尺寸
CWU125-CWU500型減速器外形和安裝尺寸
CWS63-CWS100型減速器外形和安裝尺寸
CWS125-CWS500型減速器外形和安裝尺寸
CWO63-CWO100型減速器外形和安裝尺寸
CWO125-CWO250型減速器外形和安裝尺寸
減速機承載能力與選用方法
