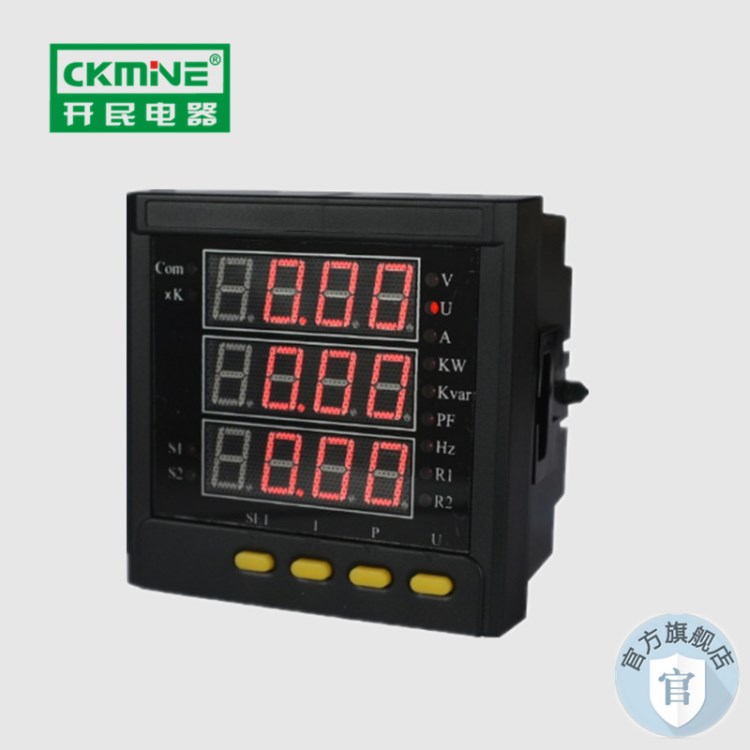

三相電力參數測量儀(多功能電力儀表)
1.1 概述
三相電力參數測量儀(多功能電力儀表)是一種簡單的測控裝置，具有數據采集和控制功能。可廣泛應用于電力系統、智能樓宇、監控系統、低壓配電等自動化領域。
本產品適用于低壓和高壓系統。
提供全方位的測量功能，如相電壓、線電壓、電流、有功功率、無功功率、功率因數、頻率、有功電度、無功電度等電參數，可以充分滿足低壓或者高壓三相電力網絡中電氣監控的要求。還具有很強的擴展功能，如監視開關狀態的兩路開關量輸入、兩路脈沖輸出、控制開關動作的兩路繼電器報警輸出、兩路4-20mA模擬量變送輸出，以及通過RS485/MODBUS通訊，對儀表進行組網管理。用戶可以方便的通過對繼電器輸出或者模擬量輸出進行編程，實現自動控制。
1.2 技術參數
參數 | 指標 |
精度等級 | |
電壓、電流 | 0.2級 |
功率 | 0.5級 |
有功電能 | 1級 |
無功電能 | 2級 |
適用系統 | |
低壓系統 | 400V以下（三相Y型） |
高壓系統 | 400V以上（三相Y型和三相△形） |
顯示數據 | |
電流 | 額定電流輸入1A或5A，持續1.2倍，瞬間電流10倍/1秒 |
電壓 | 額定電壓輸入100V或220V，持續1.2倍，電壓2倍/1秒 |
脈沖輸出 | |
Kwh有功電能脈沖輸出 | 1個固態繼電器，每度電500個脈沖數，單個脈沖寬度80ms |
Kvarh無功電能脈沖輸出 | 1個固態繼電器，每度電500個脈沖數，單個脈沖寬度80ms |
擴展功能 | |
開關量 | 交流220V
|
