本頁價格不含稅，如需開票請說明；
以上為控制開關型價格（默認6根接線，可做5根接線），模擬量調節型或者特殊要求者請電話聯系我們確認。
咨詢電話：13906114737

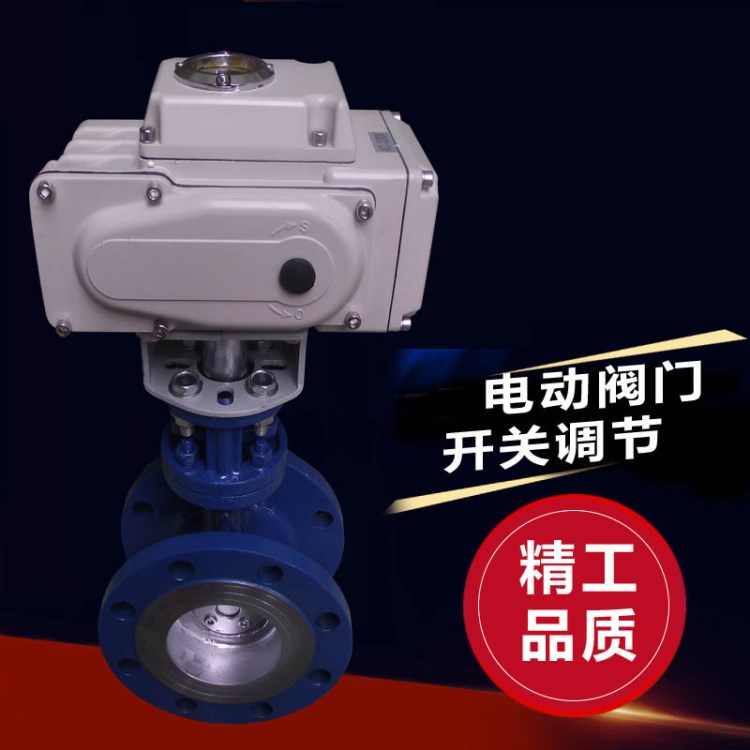

943H電動硬密封法蘭蝶閥采用三維偏心結構，蝶板為軟硬層疊式金屬片，具有金屬硬密封和彈性密封的雙重優點。電動硬密封法蘭蝶閥具有雙向密封功能，安裝時不受介質流向的限制，也不受空間位置的影響，可在任何方向安裝。電動硬密封法蘭蝶閥被廣泛用于介質溫度≤425℃的冶金、電力、石油、化工等工業管道上，做調節流量和截斷流體使用。
技術參數和性能
XP系列電動執行器技術參數 | D943H電動硬密封法蘭蝶閥閥體參數 | ||
電源 | AC110、220、380V/DC24、220V | 公稱通徑 | DN50～400mm |
輸出力矩 | 50N·M～2000N·M | 公稱壓力 | PN1.6、2.5MPa |
任選功能 | 開關型、觸點型、開度信號、智能調節型 | 閥軸材質 | 碳鋼、304/316/316L不銹鋼 |
動作范圍 | 0～90°±5° | 閥體材質 | 碳鋼、304/316/316L不銹鋼 |
動作時間 | 15秒/30秒/60秒 | 閥板材質 | 碳鋼、304/316/316L不銹鋼 |
環境溫度 | -30°～60° | 閥座密封 | 不銹鋼 |
手動操作 | 附帶手柄操作 | 結構形式 | 三維偏心 |
限 位 | 電氣、機械二重限位 | 溫度 | ≤425℃ |
防護等級 | IP65 | 適用介質 | 水、空氣、天然氣、油品及弱腐蝕性流體 |
輸入信號 | 0-10，1-5VDC/4-20mA(智能調節型) | 特點 | 零泄漏、使用壽命長、便于安裝、耐高溫高壓 |
外形尺寸圖
公稱通徑DN | A | B | C | D | E | D1 |
壓力 | 1.6/2.5 | 1.6/2.5 | 1.6/2.5 | 1.6/2.5 | 1.6/2.5 |
|
50 | 155 | 353 | 82.5 | 104 | 108 |
|
65 | 208 | 362 | 92.5 | 115 | 112 |
|
80 | 208 | 368 | 100 | 115 | 114 |
|
100 | 208 | 392 | 110 | 115 | 127 |
|
125 | 256 | 407 | 125 | 127 | 140 |
|
150 | 256 | 446 | 142.5 | 127 | 140 |
|
200 | 256 | 489 | 170 | 127 | 152 |
|
250 | 288 | 514 | 197.5 | 164 | 250 |
|
300 | 288 | 568 | 222.5 | 164 | 270 |
|
350 | 288 | 629 | 252.5 | 164 | 290 |
|
400 | 288 | 662 | 282.5 | 164 | 310 |
|
