品牌
定典
型號
Z40H-150LB
連接形式
法蘭
主體材料
WCB
公稱通徑
15-600（mm）
適用介質
水蒸汽油品
密封形式
硬密封型
標準
API600
外形
大型
流動方向
雙向
驅動方式
手動
零部件及配件
閥體
用途
進水 放水 截止
壓力環境
常壓
工作溫度
常溫
類型(通道位置)
直通式
3C閥門類別
工業
規格
DN15,DN20,DN25,DN32,DN40,DN50,DN65,DN80,DN100,DN125,DN150,DN200,DN250,DN300,DN350,D

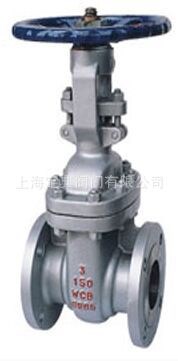

美標法蘭閘閥
法蘭連接鋼制閘閥適用于ANSI Class150LB，工作溫度-29～425℃（碳鋼）及-40～500℃（不銹鋼）的各種管路上，用于截斷或接通管路中的介質。
通過選用不同的材質，可適用于水、蒸汽、油品、硝酸、醋酸、強氧化性介質及尿素等多種介質。有手動、傘齒輪傳動及電動等
結構特點
①產品設計制造符合國外先進標準要求，密封，性能優良。
②結構設計緊湊合理，造型美觀。
③采用楔式彈性閘板結構，中大口徑設置滾動軸承，啟閉輕松。
④閥體材料品種，填料、墊片根據實際工況或用戶要求合理選配，可適用于各種壓力、溫度及介質工況。
⑤采用國內外多種配管法蘭標準及法蘭密封面型式，滿足各種工程需要及用戶要求
⑥填料壓蓋和壓套分體設計，閥桿的同心度。合理的填料函設計，確保閥門沒有外漏，符合環保要求
設計與制造標準：
●設計與制造：API600
●法蘭尺寸：ANSIB 16.5JB/T79GB9113
●壓力溫度：ANSSIB 16.34
●結構長度：ANSIB16.10GB12221
●對焊連接尺寸：ANSIB 16.25
●檢驗與試驗：API598JB/T9092
●閥體材質：WCB.WC6.WC9.304.316 20#合金鋼
●驅動方式：手動、傘齒輪傳動及電動
使用范圍：涉及石油、化工、電力、冶金、制藥、食品、水處理、市政給排水、天然氣、造紙、電子工業、樓宇、機械設備配套等領域。
