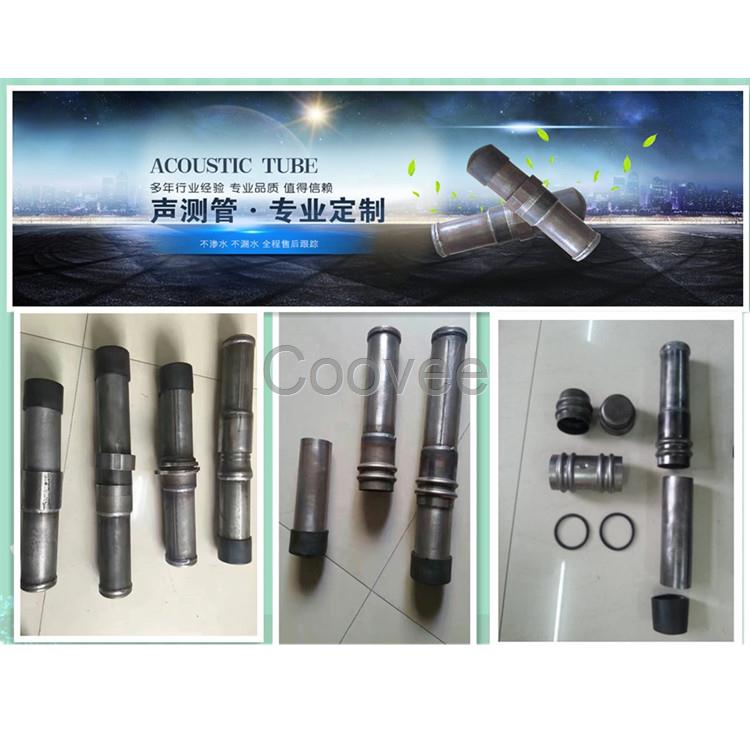

上海市螺旋式聲測管批發定制

湖南聲測管用于沖擊鉆機成孔施工工藝流程

湖南聲測管鉆孔施工的工藝流程為：1.測量定位；2.加固鉆機底座；3.埋設鋼護筒；4. 沖擊鉆機安裝就位；5. 沖擊成孔；6．成孔檢查；7.清孔；8.鋼筋籠制作、吊裝、就位；9.二次清孔；10.灌注混凝土；11.待砼終凝后拔出鋼護筒。

（一）湖南聲測管測量定位

建立湖南聲測管施工測量控制網，校核測量儀器，樁位放樣座標、高程計算，根據測量控制網用全站儀定出樁位。

（二）湖南聲測管加固鉆機底座

湖南聲測管橋位地勢較平坦開闊，屬沖積堆積區，礫巖裂隙較發育，局部溶蝕強烈，為巖溶發育區，由于地質情況復雜，因此在鉆機就位前，對鉆機底座進行支墊和加固，防止鉆機在沖擊成孔過程中下沉和傾斜。

（三）湖南聲測管埋設鋼護筒

為固定樁位，保護孔口不坍塌，保持孔內水頭以維護孔壁，用10t振動錘將鋼護筒壓入，入土深度根據河床土質情況來確定，一般應埋入河床沖刷線以下1.5m并穿過軟土、粉沙層，鋼護筒采用10mm厚的鋼板卷制成筒狀，直徑為2.3m, 護筒有足夠的強度和剛度且不漏水。

（四）湖南聲測管沖擊鉆機安裝就位

鉆機就位時，墊平鉆機，保持平穩，嚴防在沖擊過程中移位、沉陷；鉆機就位后，進行樁位校核，就位準確。

孔前除“三通”外，應儲備一定數量的粘土、片石，以備調配泥漿比重，處理斜孔和穿越溶洞時使用。

（五）湖南聲測管沖擊成孔

湖南聲測管開孔一般投入大比例粘土，造濃漿（相對密度1.4～1.6），采用小沖程進行底打緊擊造孔，以上述方式穿過覆蓋層、粉沙層2～4m后，再按正常的沖擊成孔工藝成孔，鉆進過程中要嚴密觀察護筒內的水頭，保持比施工水位高出1.5～2m, 并派專人檢查地質變化情況及泥漿指標。根據不同的地質狀況調整不同指標的泥漿，當通過漂石層時，如表面不平整，應先投放粘土或小片石將表面墊平，再沖擊鉆進，防止發生斜孔、塌孔現象。

湖南聲測管沖錘擊穿溶洞頂板后，無論溶洞填充、半填充、未填充，也無論漏漿，均向孔內投入片石，同時視情況亦可加適量3～5cm的碎石、袋裝粘土和水泥，然后采用小沖程沖擊，如此反復操作，達到擠塞溶洞通道、加固孔壁，以便順利通過溶洞。

為防止鉆架使用時間過長，可能會產生位移；孔內有探頭石，會造成偏孔， 因此每個臺班檢查鉆機不少于一次。

（六）湖南聲測管成孔檢查

當孔深達到湖南聲測管設計要求后，應對孔深、孔徑、垂直度進行終孔檢查。檢查方法是：用φ25的鋼筋焊成直徑為2m，長為9m的檢孔器，吊入孔內直放到孔底檢測，如檢孔器放不到孔底，則說明樁孔有縮徑或局部偏孔現象，在檢孔器沉入孔底的過程中，根據懸掛著檢孔器的鋼絲繩的傾斜程度可判斷孔壁傾斜：傾斜度用鉛垂線、鋼尺檢測。

（七）湖南聲測管清孔

當鉆孔湖南聲測管達到設計深度，經建設各責任主體方確認后，開始清孔。湖南聲測管清孔采用換漿法進行，以已凈化的、相對密度較低的泥漿壓入，把相對密度較大的泥漿和懸浮鉆渣換出孔外，保持孔內液面穩定，直到孔內泥漿的各項指標及沉渣厚度符合規范及設計要求為止。

（八）湖南聲測管鋼筋籠的制作、吊裝、就位

鋼筋籠就近成型。鋼籠主筋搭接采用閃光對焊，箍筋與主筋采用點焊，主筋與加勁箍應焊接牢固。由于湖南聲測管鋼筋籠直徑比較大，采用在鋼筋籠加勁箍內加焊三角形撐，以加強鋼筋籠結構的整體性，防止鋼筋籠在吊裝過程中變形。鋼筋籠制作時安裝湖南聲測管，湖南聲測管上下管口用木塞封口。在每個加勁箍外周焊接8個7cm厚鋼筋籠保護層“耳環”，鋼筋籠制作完成后，按程序通過驗收后采用50T吊車吊放。鋼筋籠采用分2段制作和吊裝，兩段鋼筋籠的主筋錯開搭接、焊接長度應符合設計、規范要求，三角形撐在鋼筋籠下放過程中割除。

導管的安裝：導管直徑為φ300mm, 壁厚5mm，每節長2~5m, 另配1m長導管各一節,接頭由絲扣連接，并用橡膠圈密封。導管使用前經過接頭抗拉試驗和不小于孔內水深1.3倍的水密承壓試驗。混凝土灌注開始時，導管底部距孔底的距離約為40cm。
