一、產品簡介

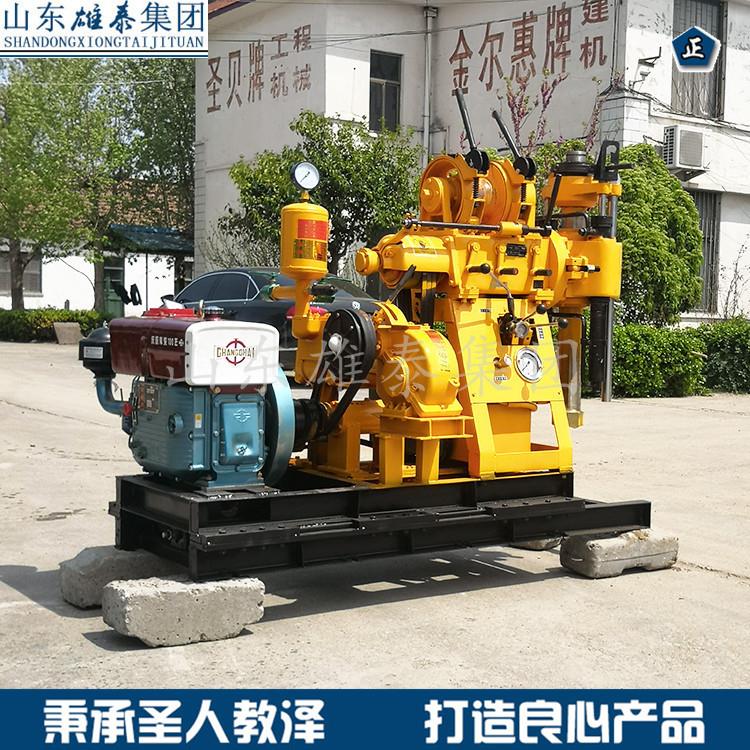

BZ-150型鉆機是一種具有油壓給進的中低速鉆機。為使本機的適用性更廣泛，滿足不同用戶的需求，推出增加了泥漿泵的BZ-150B型和帶移機功能的BZ-150C型。鉆機、水泵及柴油機安裝在同一底座上，鉆進深度可150米。BZ-150 型低速鉆機適用于鐵路、水電、交通、橋梁、壩基等建筑物的工程地質勘察；地質巖芯鉆探、物理勘察；小型灌漿孔、爆破孔的鉆進；小型水井鉆進。

  BZ-150 (GS)型鉆機是在BZ-150型鉆機的基礎上將立軸轉速620 r/min調高為842 r/min。

二、產品特點

1、鉆機配有上球卡式夾持機構并帶有六方主動鉆桿，可實行不停機倒桿，工作效率高，安全可靠。

2、配有孔底壓力表指示壓力，便于掌握孔內情況。

3、手柄集中，操作方便。

4、鉆機結構緊湊，體積小，重量輕，便于解體及搬運，適合平原和山區工作。

三、產品參數

整機參數

鉆孔深度 150m

鉆孔直徑 φ75-φ150mm

鉆桿直徑直徑 42mm

鉆孔傾角 90°～75°

外形尺寸 BZ-150 1433*697*1273mm

BZ-150B 1750*780*1273mm

BZ-150C 1780*697*1650mm

結構重量/尺寸 BZ-150 525KG

BZ-150B 595KG

BZ-150C 700KG

回轉器

立軸轉速 71/142/310/620r/min

立軸行程 450mm

立軸空載向上移動速度 0.05m/s

立軸空載向下移動速度 0.067m/s

立軸給進力 15 KN

立軸起重力 30 KN

立軸輸出轉矩 1.25 KN.m

卷?yè)P(yáng)機

起重量(單繩) 15 KN

卷筒轉速 19,38,84,168 r/min

卷筒圓周線速度(二層) 0.166,0.331,0.733,1.465 m/s

卷筒直徑 140 mm

鋼絲繩直徑 9.3 mm

鋼絲繩容量 35m

抱閘直徑 252 mm

閘帶寬度 50mm

油泵

型號 YBC-12/80

流量 8ml/r

額定壓力 8 MPa

額定轉速 1500 r/min

動力機

柴油機 型號 ZS1105-1

額定功率 12.1 KW

額定轉速 2200 r/min

電動機 型號 Y160M-4

額定功率 11 KW

額定轉速 1460 r/min
