型號規格

額定

容量

(KVA)

適用工件尺寸(mm)

結構

內徑

較大

外徑

較大寬度

上限

下限

K-2

9.5

10-70

150

10

70

開啟式

K-3

12

20-70

220

根據工件尺寸商定

120

K-4

15.2

25-90

350

200

K-5

22

40-110

520

230

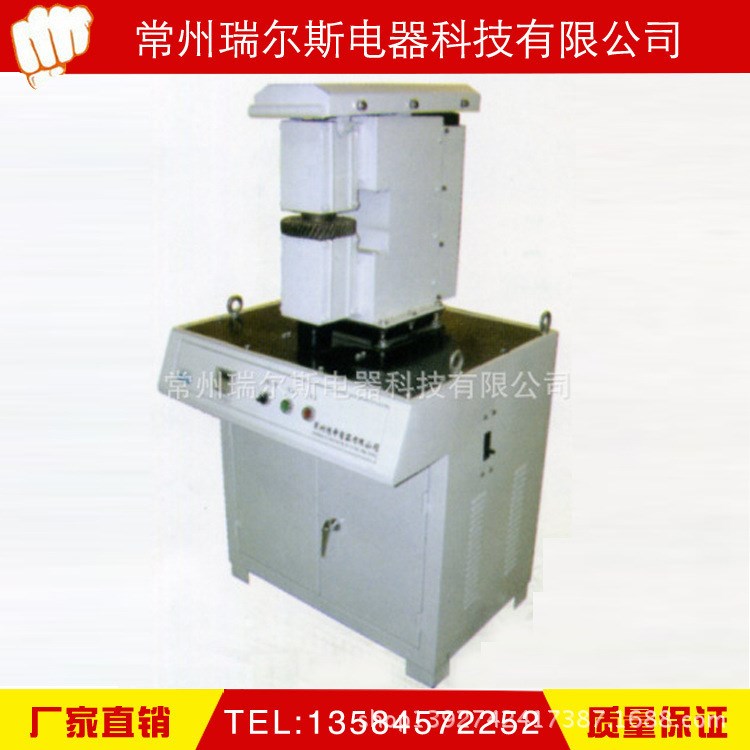

GJR30感應加熱器采用先進的電子時間（或溫度）控制電路，在0-9999S(或0-300℃）范圍內根據設定值自動定時（或定溫）。可設定時間（或溫度)的上限值，加熱工件時，當到設定的上限值時，加熱器會自動切斷回路并超溫報警指示。定時或定溫數字顯示，直觀準確。操作者隨時了解被加熱工件的內圈溫度變化和加熱時間的變化。加熱時只是工件發熱，而加熱器本身則仍保持常溫。克服了因對工件敲擊、火焰加熱、油煮加熱等原始方法安裝造成的溝道損傷、噪音大、使用壽命降低及環境污染等問題。

一、用途： GJR30系列加熱器，主要用于對軸承、齒輪、齒圈、電機鋁殼、活塞、連桿小頭、輪心、輪箍等多種類型的金屬件進行加熱，使之膨脹，以滿足過盈裝配或拆卸的需要。

二、結構與工作原理

●結構GJR30系列加熱器由干式自冷工頻感應加熱裝置（以下簡稱主機）與控制設備組成。

●工作原理

1、短路加熱：主機為一特殊結構的變壓器，可移動的軛鐵用以直接穿套軸承或其它被加熱工件。工作時，接通主機電源，工件（相當于副邊饒組）中感應產生短路電流而被加熱。

2、渦流加熱：被加熱工件與主機的鐵芯組成一閉合的磁回路，工作時，工件中通過主機的磁力線產生渦流而被快速加熱。

三、操作規程：

1 、將工件放置于主機鐵芯與軛鐵之間并工件處于鐵芯中間, 放下活動軛鐵, 使其貼緊工件；

2 、將功能開關置于手動位置，按啟動按鈕，綠燈亮，紅燈滅，主機工作， 計時器開始計時；當工件加熱到裝配所需溫度時；記下加熱時間；按停止按鈕，紅燈亮，綠燈滅，主機停止工作，取下工件即可裝配；

3 、當批量加熱同種規格工件時，只需將功能開關置于自動位置， 并將定時器設置為手動加熱時所記錄的時間值，裝上工件，按啟動按鈕開始加熱, 當加熱到所設定時間（即達到所需溫升值）時，加熱自動停止；

4 、工作完成后，關閉分路空氣開關和總空氣開關。

四、產品分類：

H 回轉式:適用于軸承、環、套類工件的快速加熱

K 開啟式:適用于齒輪、聯軸節、軸承座類工件快速加熱

L 立式:升降式加熱器(適用于內徑較小的大型工件)

W 臥式:自動進給式加熱器（適用于內徑較大的大型工件快速加熱）

J 井式:主要用于鋼鐵冶金、鐵路機車行業軸承內套、輪箍、防塵圈等工件快速拆卸

五、操作注意事項：

1、檢查接電方式正確、電壓相符。

2、嚴禁接地前啟動感應加熱器進行加熱。

3、嚴禁感應加熱器內無工件工作，以免大電流過載而燒壞線圈和控制箱內電氣元件。

4、嚴禁用同一感應加熱器長時間連續加熱，特殊流水線場合2班、3班需定制加熱器，并適當增加工位數量，減少單臺主機的超負荷運轉。

5、待加熱工件如有開裂嚴禁加熱，開裂后形不成閉合回路，無法加熱。

6、正確掌握加熱時間，時間太短會產生裝不上拆不下現象，時間太長會過熱退火。

7、一次操作失誤后，可讓工件完全自然冷卻，并調整加熱時間重新加熱。

8、感應器加熱結束后及時將工件從感應器內取出，擦去油污。

六、特點 GJR30系列感應加熱器具有以下明顯的優點：

●提率工作效率提高4倍以上，操作人員減少80%；

●降低成本 節電70%以上，節油，節約廠房占地面積60%以上；

●保護環境：無油汽油污染空氣，有利于環境改善和工作人員的身體健康。

●提升品質：加熱均勻，工件表面清潔，硬度不變，自動退磁符合JB/T6641-2007標準；

●運行：操作方便、安全，設備故障率級低，主機三包18個月，絕緣達B級；
