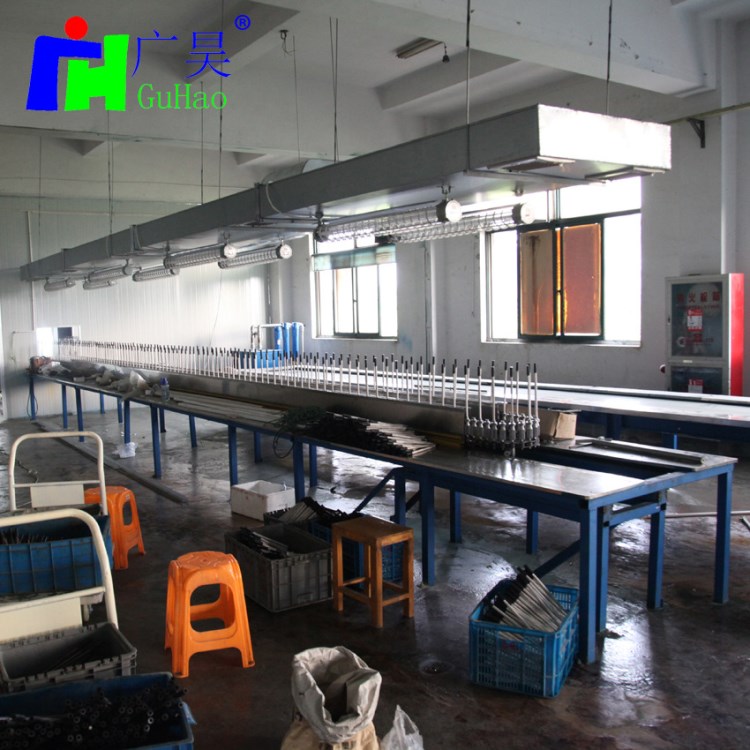

ZH WH --系列自控、溫控遠紅外房

一、 用途與性能特點：

隨著工業的發展，烘房的用途已十分廣泛，如：噴漆、噴塑、電泳、電鍍；產品烘干、成型、熱處理等。我廠生產的高、低恒溫烘房，采用遠紅外輻射加熱，風機熱風對流、攪拌、吹入式等原理，自動控溫、定時連續保溫等技術，具有熱效率高、溫度均勻、使用安全、方便、節約能源等優點。

二、技術數據：

電源電壓 三相單相兩用（380v、220v、50HZ）

加熱功率 KW

風機功率 KW

工作溫度 0--（按需要調節控制）

工作時間 0—999分（按需要調節控制）

重量 KG

外形尺寸 8mx6.5mx2.5m

三、結構

該設備有隔熱墻體（100mm阻燃、隔音巖棉板材）與電源控制系統（電氣箱），感溫元件（熱電偶）三部分組成。

1、房體：采用遠紅外線加熱 、熱氣對流、風機均勻原理，保溫材料采用硅酸鋁纖維氈，巖棉；房內結構可根據用戶具體要求設定。

2、電氣控制：由TDA或XMT溫度調節儀（或1000型自動平衡記錄儀），JS11數顯時間繼電器，JS7空氣式延時繼電器，CJ10交流接觸器，等幾部分組成?？刂葡浞胖糜诜矿w外則或單獨放置。

3、熱電偶：采用皋硅熱電偶作為溫度的檢測。

四、 工作原理：

烘干房接電源后，控制系統工作，發熱元件將電能轉化為熱能，遠紅外輻射出去的熱量，經風機攪拌，房內達到十分均勻的溫度。溫度通過熱電偶檢測，由溫度調節儀給出設定值，但溫度達到設定值時，溫度表發出序號，通過接觸器通與斷，來控制房內的溫度，恒溫或加溫的時間長短再有時間繼電器來決定。

五、 調節與使用

1、將烘干房建立合適位置好后，應首先接好機殼接地線。

2、接好電源，連接好控制箱輸出端與烘干房接線柱頭。熱電偶按箱外螺帽孔插入房內露出3-5公分即可。

3、調好溫度調節儀到所需要溫度，調好時間繼電器到所需時間（注：時間繼電器切勿通電調節）詳見溫度調節儀、時間繼電器說明書。平衡記錄儀的調整：（1）在調整開機前，應解開扎縛記錄表的細繩，裝好記錄紙。（2）將設定指針的固定螺絲松開，撥至用戶所需的溫度值上（指針對準刻度尺上的值），然后再旋緊螺絲。（3）本記錄儀的調整應在開機前進行，裝上記錄筆，檢查記錄儀的插頭接實，然后打開記錄儀的電源開關，即可開機工作。（4）其他調整事項（包括記錄儀的裝紙），詳見記錄儀說明。（5）注意的是自動平衡記錄儀實際溫度值指針（紅色），在記錄儀通電的狀態下指示的溫度值為烘房的實際溫度值，斷電后即停留在某一指示值上。

4、合上電源，電源指示燈亮，電壓表指示約于220V，此時，電源已基本正常。

5、將電源開關置于“開”位置，溫度調節儀綠燈亮，電源表，時間繼電器開始工作。（指自控原理；若溫控時間繼電器不工作，直至溫度達到設定溫度時，時間繼電器才開始工作）。房內加熱，當溫度升到設定值后，溫度調節儀綠燈熄，紅燈亮，Ｃ，接觸器釋放，電流表不指示，房內止加熱．隨著房內溫度逐漸下降，當降到低于溫度設定值時，溫度調節儀綠燈再亮，紅燈熄，Ｃ吸合，電流表指示，房內繼續加熱．周而復始，一直到時間繼電器到時，即結束報警器響，此時，烘干過程已結束，但時間繼電器顯示屏上顯示原來的設定值，（即自鎖）．

六、故障排除：

１， 電源指示燈不亮，應檢查電源正常，開關熔斷絲有無斷開，電珠接觸不良或損壞．

２， 電箱有漏電或麻手現象，電箱電熱絲帶殼或潮濕，檢查接地良好．

３， 房內不升溫，檢查Ｃ吸合，接觸點接觸，溫度調節儀工作正常．

４， 溫度調節儀指針（數顯度數）指０或滿偏直到．檢查熱電偶短路或道路；指針應振蕩而線圈卡?。?/span>

５， 自控原理:如剛開始時間斷電器不計時,應檢查時間繼電器后蓋插入插實.

６， 溫控原理:到了設定溫度值后，數顯時間繼電器不計時，應檢查JS7時間繼電器吸合.常開觸點閉合或延時量過長.若剛開始時間繼電器馬上計時,檢查JS7延時時間長，切勿帶電調節。

７， 時間到時，時間繼電器自鎖，但不能切斷電源，應檢查數顯時間繼電器的常閉觸斷開。

七、操作注意事項

1．操作人員必須詳細閱讀使用說明書，了解烘干房，電氣控制箱的結構與原理以級每個元件的性能。

2．檢查經過運輸或長時間存放有無以下偶然故障，并加以調整：1緊固件，接插件有無松脫；2儀表有無損壞 或潮濕。

3．為人身安全，裝卸產品時，必須切斷電源。

4．烘房內溫度在180C以上時，打開房門應小心，以免房內熱浪外沖傷人。

5．電氣箱、房體必須保持干凈，裝卸產品應做到輕裝輕放，防止碰撞損壞房體及控制儀表。

6.嚴禁將帶有易爆易燃物品放入烘房內加熱，否則發生爆炸事故
