產品分類 更多>>
420不銹鋼管
420不銹鋼管是按照美國ASTM標準(ASTM A276-2006不銹鋼棒材和型材)生產出來的不銹鋼的一個牌號。
420不銹鋼管是按照美國ASTM標準(ASTM A276-2006不銹鋼棒材和型材)生產出來的不銹鋼的一個牌號。

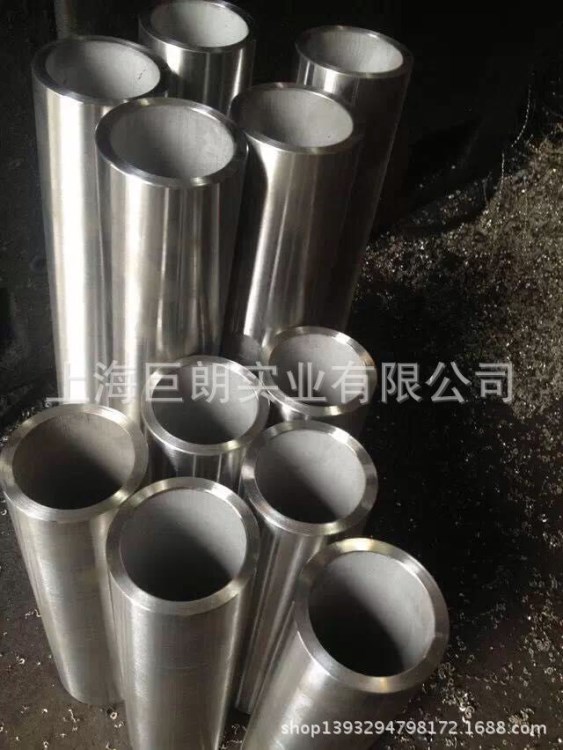

鋼管結構
420相當于我國的3Cr13不銹鋼管，含鉻重量百分比12-14%，含碳小值0.15%，典型值為0.31%。
420不銹鋼的UNS標準號UNS S42000(美國UAISI，ASTMA276 ,TP 420 )
特性及用途
特性及用途:因含碳量約為0.31%，因此比2Cr13(含碳量約為0.20%)淬火后的硬度高，作刀刃具、噴咀。閥座，閥門等。但因抗腐蝕元素NI含量僅有0.75%以下，抗腐蝕能力有限所以420會生銹。
3Cr13不銹鋼管鋼標準：GB/T1220-1992,屬馬氏體類型不銹鋼，該鋼機械加工性能好，經熱處理（淬火回火）后，具有優良的耐腐蝕性能拋光性能較高的強度和耐磨性，適宜制造承受高負荷，高耐磨及在腐蝕介質作用下的塑料模具。調質處理后硬度在HRC30以下的3Cr13材料加工性較好，易達到較好的表面質量。而硬度大于HRC30時加工出的零件，表面質量雖然較好，但刀具易磨損。所以，在材料進廠后，先進行調質處理硬度達到HRC25～30，然后再進行切削加工。
摘要
舊標準：GB/T 1220-1992 3Cr13
新標準：GB/T 1220-2007 30Cr13
比2Cr13淬火后的硬度高，作刃具、噴嘴、閥座、閥門等。
3Cr13密度為7.75g/cm3
對應日本牌號：SUS420J2
對應美國牌號：420S45
對應法國牌號：Z30C13
化學成分
碳C：0.26～0.35
硅Si：≤1.00
錳Mn：≤1.00
硫S：≤0.030
磷P：≤0.035
鉻Cr：12.00～14.00
鎳Ni：允許含有≤0.60%
力學性能
力學性能：3Cr13抗拉強度σb (MPa)：淬火回火,≥735
條件屈服強度 σ0.2 (MPa)：淬火回火,≥540
伸長率δ5 (%)：淬火回火,≥12
斷面收縮率ψ (%)：淬火回火,≥40
沖擊功Akv (J)：淬火回火,≥24
硬度：退火,≤235HB;淬火回火,≥217HB
熱處理工藝
熱處理規范：1)退火,800～900℃緩冷或約750℃快冷;2)淬火,920～980℃油冷;3)回火,600～750℃快冷。
金相組織：組織特征為馬氏體型。
交貨狀態：一般以熱處理狀態交貨，其熱處理種類在合同中注明；未注明者，按不熱處理狀態交貨。
