脈沖閥的使用說明：一、用途

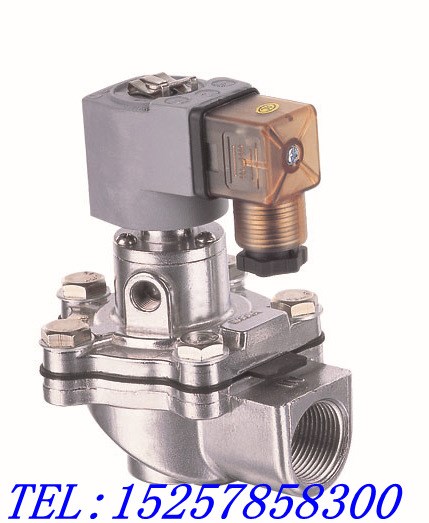

電碰脈沖閥是脈沖袋式除塵器清灰噴吹系統的壓縮空氣“開關”，受脈沖噴吹控制儀輸出信號的控制，對濾袋逐排（室）噴吹清灰，使除塵器的阻力保持在設定范圍之內，以除塵器的處理能力和收塵效率。
二、技術參數
工作壓力（MPA） | 0.2~0.8 |
環境溫度（℃） | -5~55 |
使用介質 | 清潔空氣 |
相對濕度 | ﹤85% |
電壓 | DC24V AC220V |
三、結構和工作原理
1、結構：脈沖閥由閥體、線圈、膜片、先導、彈簧構成，閥體材質為合金鋁。
2、工作原事“脈沖閥接到控制信號，打開先導孔，A空氣體經排氣孔排入大氣，A室壓力下降，小膜片上移，打開了B室，B室的氣體經排氣孔排出，B室壓力下降，大膜片上移，打開了氣包內的噴吹管口，氣包中氣體瞬間經過噴吹管噴入布袋，進行清灰，此后，由于電磁閥排氣口封閉，小膜片和大膜片下移，這時AB壓力達到平衡，在彈簧的作用下，大膜片將噴吹管口頂緊，完成一次脈沖清灰。
四、常見故障寄排除方法
故障現象 | 原因 | 排除方法 |
脈沖閥常開 | 電磁閥不能關閉，小節流孔完全堵塞，膜片上的墊片松脫漏氣 | 檢修或更換電磁閥，清楚節流孔中污物，重新安裝脈沖閥，裝好墊片，更換失效彈簧 |
脈沖閥常閉 | 控制系統無信號，點閥失靈或排氣孔被堵，膜片破損。 | 檢修控制系統檢修或更換閥更換膜片 |
脈沖閥噴吹無力 | 大膜片上節流孔過大或膜片上有砂眼，電磁閥排氣孔部分被堵，控制系統輸出脈沖寬度過窄 | 更換膜片，系統氣源壓力寄排氣孔，調整脈沖寬度 |
脈沖閥不工作或漏氣 | 接觸不良或線圈斷路，閥內有贓物，彈簧膜片失去作用或損壞 | 調換線圈，清晰電磁閥，更換彈簧或膜片 |
1、產品的工作壓力為0.1MPa～0.7MPa，介質為經過除油、除水處理的空氣。
2、在產品標稱氣源壓力狀態下，電磁閥的工作電壓為額定電壓的85%時，電磁脈沖閥的開啟響應時間應小于0.03s。
3、工作氣源壓力為0.1MPa時，即可使脈沖閥關閉。
4、產品應能承受0.8MPa的氣源壓力。
5、在規定的環境條件下，電磁線圈對外殼的絕緣電阻應大于1MΩ。
6、在室溫為 5度～35度，相對濕度不超過85%的條件下，電磁線圈對外殼能承受50Hz、250V的電壓，歷時1min無擊穿現象。
7、電磁脈沖閥在承受頻率為20Hz、全幅值為2mm、歷時30min的振動后應能正常工作。
8、在正常使用條件下，膜片累計使用壽命應大于80萬次。
9、閥的外表無明顯涂層剝落、劃痕、毛刺等損傷
