品牌

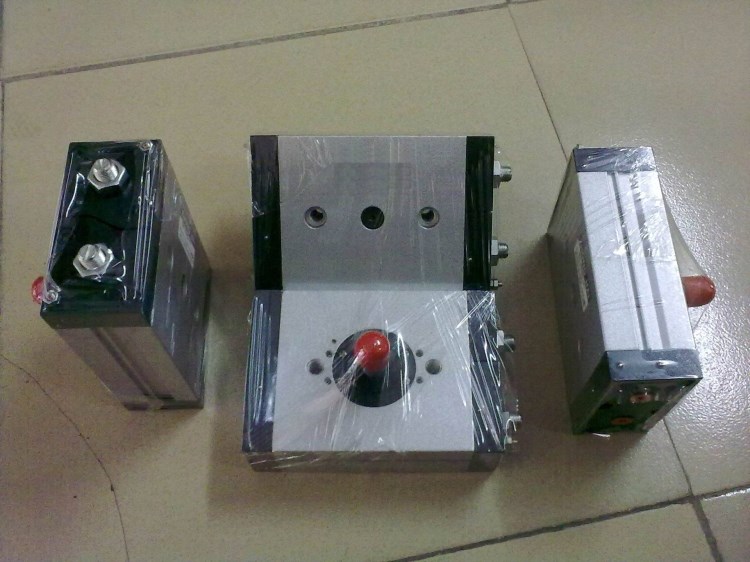

肇慶中海
型號
QGK-2
種類
回轉氣缸
缸徑
40（mm）
氣缸數
1
加工定制
是
備注：缸徑不同，價格不同。
1、氣缸主要技術參數
種 類 | 基本型 | 帶開關型 | 基本型 | 帶開關型 |
型 號 | QGK-1 | QGK-1R | QGK-2 | QGK-2R |
氣缸內徑（mm） | φ63、φ80、φ100 | φ20、φ25、φ32、φ40 | ||
工作壓力范圍（MPa） | 0.1～0.7 | 0.1～1.0 | ||
耐 壓（MPa） | 1 | 1.5 | ||
擺動角度（度） | 90，180 | |||
調整角度（度） | ±5 | |||
額定扭矩（N.m）， | φ63：34.3; φ80:66.6;φ100:120.5 | φ20:2; φ25:2.8; φ32:3.5; φ40:5.7 | ||
使用溫度范圍(℃) | - 25 ～ + 70 (但在不凍結條件下) | |||
緩沖機構 | 兩側可調緩沖 | 單側可調緩沖 | ||
緩沖角度(度) | 20 | φ20、φ25、φ32:35; φ40:32 | ||
給 油 | 不給油(也可給油) | |||
注：為了避免由于沖擊能量超過氣缸緩沖裝置吸收的能量而發生撞擊現象，請單獨選用緩沖器吸收沖擊能量。
2、磁性開關參數：
型號 （帶軟線1.5m） | SR101 | SR201 | SR301 | SR401 | SR1 | |
使用電壓范圍(V) | DC5～50 | AC80～220 | DC5～50 | |||
使用電流范圍(mA) | 60°以下 | 6～30 | 25～50 | 0～20 | 2～300 | 3～40 |
70° | 6～25 | 25～40 | ||||
最大觸電容量 | 1.5W | 2VA | 30VA | 1.5VA | ||
動作時間 | 1msec以下 | 1msec以下 | ||||
回復時間 | 1msec以下 | 1msec以下 | ||||
