品牌
益工
型號
10SH-9A
材質
鑄鐵
性能
不阻塞
用途
流程泵
驅動方式
電動
輸送介質
清水泵
泵軸位置
臥式
葉輪結構
封閉式葉輪
葉輪吸入方式
雙吸式
流量
468（m3/h）
葉輪數目
1
揚程
30.52（m）
汽蝕余量
6.7（m）
吸入口徑
250（mm）
排出口徑
200（mm）
結構原理
中開泵
級數
單級
重量
500（kg）
電壓
380（V）
功率
55（kw）
產品概述：

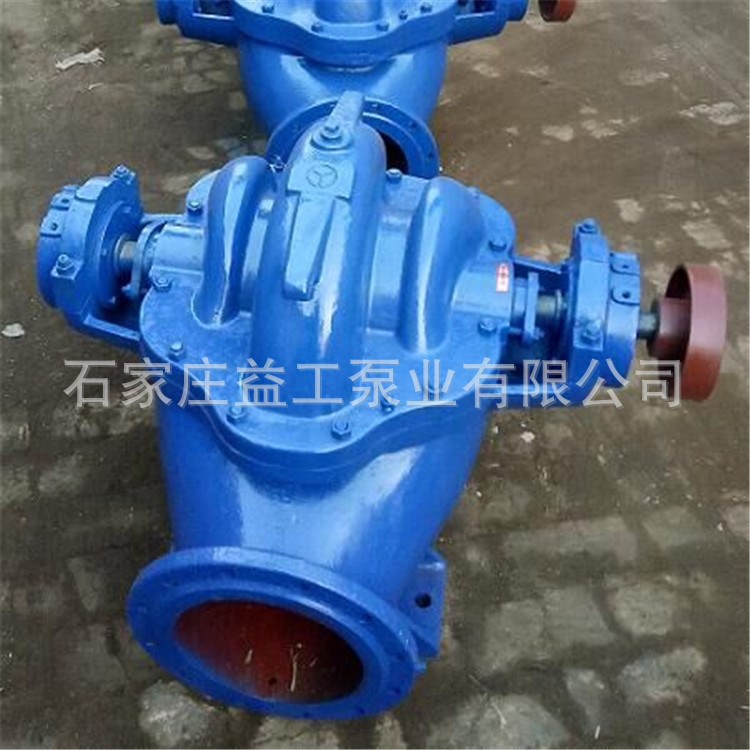

SH型泵是單級雙吸，臥式中開離心泵，供輸送清水及物理化學性質類似于水的液體。液體較高溫度不得超過80℃，適合工廠、礦山、城市、電站的給排水，農田排澇灌溉和各種水利工程。
結構特點：
本型泵的吸入口與吐出口均在水泵軸心線下方，與軸線垂直呈水平方向，泵殼中開，檢修時無需拆卸進水，排出管路及電動機（或其他原動機），從聯軸器向泵方向看去，水泵為順時針?lè)较蛐D(zhuǎn)。
泵體與泵蓋構成葉輪的工作室，在進、出水法蘭上制有安裝真空表和壓力表的管螺孔。
葉輪經過靜平衡檢驗，用軸套和兩側的軸套螺母固定，其軸向位置可以通過軸套螺母進行調整，葉輪的軸向力利用其葉片的對稱布置達到平衡，可能還有一些剩余軸向力則由軸端的軸承承受。
泵軸由兩個單列向心球軸承支承，軸承裝在泵體兩端的軸承體內，用黃油潤滑，雙吸密封環用以減少水泵葉輪處漏水。
| S、SH單級雙吸中開式離心泵性能參數 |
賣家承諾：
1、產品按標準及廠家技術標準生產；
2、購買本店產品，享受一年內的免費維修(易損件除外）；
3、由于寶貝體積過大，均為塑料罩膜包裝。
4、寶貝發貨一般都是走物流，注明的運費為大概運費，運費由買家省份地址有所變化，在拍下時請
安裝：
泵安裝的好壞對泵的運行和壽命冇重要影響，所以安裝和校正必須仔細進行。泵的外形及安裝尺寸。
1、安裝和校正：
1) 清除底座上的油膩和污垢，把底座放在地基上。
2) 用水平儀檢查底座的水平度，允許用楔鐵找平。
3) 用水泥澆灌底座和地腳螺栓孔眼。
4) 水泥干固后應檢查底座和地腳螺栓孔眼松動，合適后擰緊地腳螺栓，重新檢查水平度。
5) 清理底座的支持平面，水泵腳及電機腳的平面，并把水錄和電機安裝到底座上去。
6) 聯軸器之間應保持一定的間隙，檢查水泵軸和電機軸中心線一致，可用薄墊片調整使其同心。
測量聯軸器的外園上下，左右的差刖不得超過0.1mm，兩聯軸器端面間隙一周上較大和小的間咪差別不得超過0.3(mm
2、安裝說明：
1) 泵的安裝高度，管路的長度.直徑、流速應符合計算，力求減少不必要的損失。
2) 長距輸送時應取較大的管徑，泵的管路應有自己的支架，不允件管路的重量加在泵上，避免把泵壓壞。
3) 排出管路如裝逆止閥應裝在閘閥的外面。
賣家承諾：
1、產品按標準及廠家技術標準生產；
2、購買本店產品，享受一年內的免費維修(易損件除外）；
3、由于寶貝體積過大，均為塑料罩膜包裝。
4、寶貝發貨一般都是走物流，注明的運費為大概運費，運費由買家省份地址有所變化，在拍下時請?zhí)崆芭c客服聯系以便詢問具體運費金額。
郵資說明：
本店產品均為不含稅不含運費價，如需開票外加10-17個點。
本店所售寶貝因重量大，體積大，全部貨物通過物流發貨（部分小件產品可聯系店主發快遞，親們注意哦，快遞費用可不便宜哦！）因各省城市不同，物流費用不同，實際費用以物流運單為主。（注：貨物發物流，需親到當?shù)匚锪鞴咀约禾嶝洠。┮虻攸c(diǎn)不同物流到貨時間不同，請親不要太著急！
S型泵為單級雙吸、臥式中開離心泵，供輸送清水及物理化學性質類似于水的液體，介質溫度80℃。適合工廠、礦山、城市、電站的給排水、農田排澇灌溉和各種水利工程。改變?nèi)~輪、密封環和軸套的材料，可以吸送含有泥沙的渾水。
安裝：
泵安裝的好壞對泵的運行和壽命冇重要影響，所以安裝和校正必須仔細進行。泵的外形及安裝尺寸。
1、安裝和校正：
1) 清除底座上的油膩和污垢，把底座放在地基上。
2) 用水平儀檢查底座的水平度，允許用楔鐵找平。
3) 用水泥澆灌底座和地腳螺栓孔眼。
4) 水泥干固后應檢查底座和地腳螺栓孔眼松動，合適后擰緊地腳螺栓，重新檢查水平度。
5) 清理底座的支持平面，水泵腳及電機腳的平面，并把水錄和電機安裝到底座上去。
6) 聯軸器之間應保持一定的間隙，檢查水泵軸和電機軸中心線一致，可用薄墊片調整使其同心。
測量聯軸器的外園上下，左右的差刖不得超過0.1mm，兩聯軸器端面間隙一周上較大和小的間咪差別不得超過0.3(mm
2、安裝說明：
1) 泵的安裝高度，管路的長度.直徑、流速應符合計算，力求減少不必要的損失。
2) 長距輸送時應取較大的管徑，泵的管路應有自己的支架，不允件管路的重量加在泵上，避免把泵壓壞。
3) 排出管路如裝逆止閥應裝在閘閥的外面。
