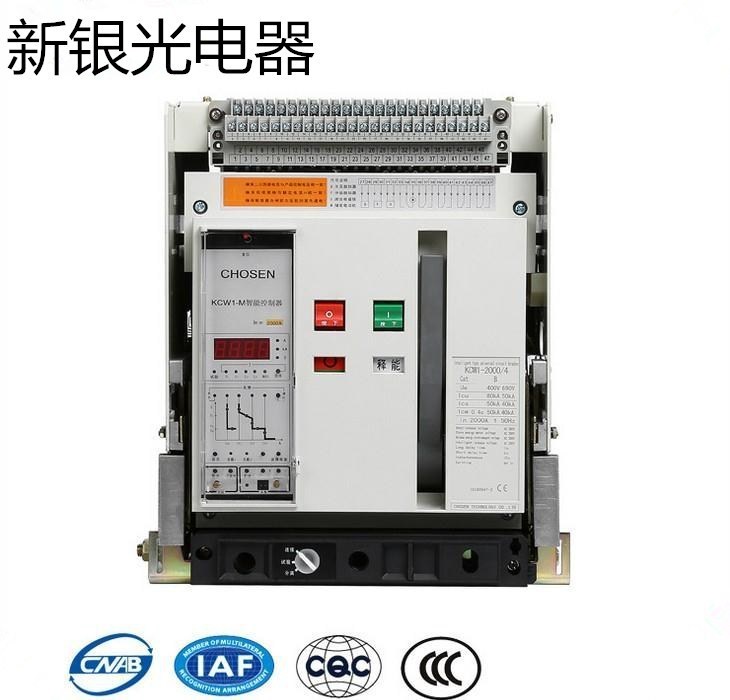

DW45系列智能型式斷路器(以下簡稱斷路器),適用于交流50Hz,額定電壓400V、690V,額定電流630A～6300A的配電網絡中,用來分配電能和保護線路及電源設備免受過載、欠電壓、短路、單相接地等故障的危害.斷路器具有智能化保護功能,選擇性保護,能提高供電性,避免不必要的停電,斷路器具有開放式通訊接口,可實現四遙,以滿足自動化系統集中控制的要求.

斷路器符合GB14048.2《低壓開關設備和控制設備低壓斷路器》和IEC60947-2《低壓開關設備和控制設備低壓斷路器》等標準.DW45系列式斷路器是由上海電器科學研究所聯合研制開發的，目前較為先進的式斷路器產品，具有國際90年代同類產品(ABB公司的F系列，施耐德公司的M系列和日本三菱公司的AE系列)的水平。它具有過載長延時、短路短延時、瞬動的三段保護特性和單相接地故障保護以及保護特性的電流、動作時間可調、顯示、試驗、熱記憶、故障記憶、負載監控、自診斷、MCR(低倍數短路合閘保護)通訊接口等智能化功能。DW45式斷路器轉讓到各制造廠的型號都不相同如CW1,RMW1,HSW1,TRW1等，不同的制造廠其指標也不盡相同，可以參考各制造廠的技術資料。DW45式斷路器額定電流630A～6300A，額定電壓400V、690V，極限短路分斷能力80～120kA，短時耐受電流50～75kA，1s，運行短路分斷能力50～75kA。全系列分三個殼架等級：2000A、3200A、6300A，有三極和四極結構，固定和抽屜式安裝。具有零飛弧，保護特性多樣化的特點。產品符合GB14048.2（IEC60947-2）《低壓開關設備和控制設備低壓斷路器》標準。

技術參數

DW45式斷路器在設計選型時應該著重考慮的問題：

1).負載類型

DW45式斷路器從保護的負載類型上一般分為以下幾種形式，在選型時要注明：

(1).配電保護型——保護電氣線路(電線、電纜)和設備；

(2).電動機保護型——專作電動機的不頻繁起動，運行中中斷，以及在電動機發生過載、短路和欠電壓時的保護。

(3).發電機保護型——專作發電機在發生過載、短路和接地的保護。

DW45式斷路器還針對不同應用場合，提供了標準反時限、快速反時限、特快反時限（一般用途）、特快反時限（馬達保護）、高壓熔絲兼容等特性可選。

2).電源系統

DW45四極斷路器的N極有50％In和100％In之分，選用時也要注明。電源系統直接影響到四極斷路器的選用：

(1).TN-C系統中，N線與保護線PE合二為一(PEN線)，考慮安全，任何時候不允許斷開PEN線，因此禁用四極斷路器；

(2).TT系統、TN-C-S系統和TN-S系統可以使用四極斷路器，以便在維修時保障檢修者的安全，但是TN-C-S和TN-S系統，斷路器的N極只能接N線，而不能接PEN或PE線；

(3).裝設雙電源切換的場所，由于系統中所有的中性線(N線)是通聯的，為了確保被切換的電源開關(斷路器)的檢修安全，必須采用四極斷路器。

3).關于智能型控制器

DW45式斷路器的控制器電源采用雙電源供電的方案，即外接電源和速飽和互感器共同供電，這就了電網因過載，短路等故障導致電網電壓跌落時控制器能夠工作。斷路器的保護功能除欠電壓保護以外，都是由智能型控制器提供的。DW45式斷路器的智能型控制器分為L(電子型)、M(基本型)和H(通訊型)。L型采用LED顯示，編碼開關和撥動開關整定方式；M、H型采用數碼管顯示，按鈕整方式；H型具有通訊組網功能，常規提供MODBUS-RTU通訊協議。控制器的一般功能在生產廠提供的技術資料里都有說明，這里不在敷述。

4).關于選擇性保護

斷路器按使用類別，可分為非選擇型與選擇型兩種，DW45式斷路器為選擇型，即在短路情況下，斷路器明確用作串聯在其負載側的另一短路保護電器的選擇性保護，即有人為的短延時（可調節），其延時時間少不少于0.05s，較大可到0.4s。這樣可以避免無故停電的可能。另外，DW45式斷路器還提供了可選擇的負載監控功能，負載監控可用于預報警，亦可用于控制支路負荷，控制器可輸出兩個無源信號觸點。方便控制故障電路，保護重要線路和設備的正常運行。

5).關于欠電壓保護

電壓的過分降低也是一種危害，需要欠電壓保護，應按使用要求而定。一般對于電動機的保護，應該加上欠電壓保護。DW45斷路器的欠電壓保護裝置為附加的欠電壓脫扣器，當電壓降低到35～70%Ue時，脫扣器能使斷路器斷開。欠（零）電壓脫扣器有瞬時和延時動作兩種。在某些供電質量較差的系統中，選用帶欠電壓保護的斷路器，反而會因為電壓波動而經常造成不希望的斷電。在這種場合，若必須帶欠電壓脫扣器，則應考慮有適當的延時。

6).關于接地和漏電保護

DW45式斷路器提供了單相接地保護功能，單相接地保護指故障電流在幾百安培以上的金屬性接地保護，當故障電流達到整定值時，斷路器定時限或反時限動作。一般用于中性點直接接地系統。通常采用三相電流矢量和方式或三相電流和中性極電流矢量和方式。對于三相用電不平衡的場合，建議不要選用其單相接地保護功能，否則容易引起斷路器誤動作。漏電保護為可選功能，當漏電電流達到整定值（一般為幾十安）時，執行電路接收零序電流互感器二次側的感應電壓信號，驅動轉換觸點輸出漏電保護信號，使脫扣器動作將斷路器斷開。

3. 使用維護

DW45式斷路器是一種比較復雜的保護電器，除正確選用外，需要準確使用和妥善地維護，才能斷路器出于正常工作狀態。

斷路器保護值的調整是至關重要的。配電系統中，要需考慮斷路器與上下級保護電器特性的配合。較好將各個電器的保護特性繪于坐標上，以比較其特性的配合情況。DW45式斷路器的保護參數不得交叉設定，要求Ir1

對于有欠電壓保護的斷路器，要求將欠電壓脫扣器通于額定電壓，斷路器才能合閘
