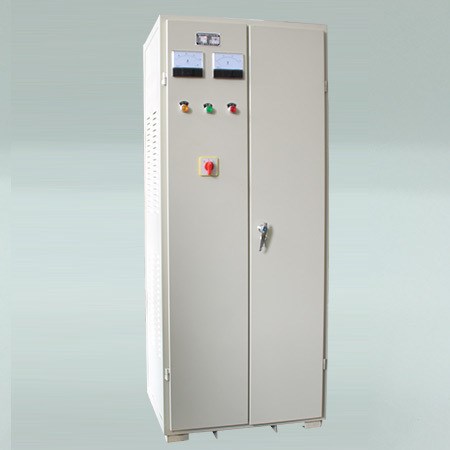

自耦減壓起動箱XJ01
XJ01自耦減壓啟動柜，自偶減壓啟動柜，XJ01系列自耦降壓起動控制柜適用于交流50Hz(60Hz)、 電壓為660V及以下、容量315KW及以下的三相鼠籠感應電動機，作不頻繁自耦起動。利用自耦變壓器減壓起動，以減少電動機啟動電流對輸電網絡的影響，并可加速電動機至額定轉速和人為停止電動機。對電動機具有過負荷、斷相、短路等保護。對自耦變壓器裝有啟動時間的過負荷保護。
本系列產品的性能符合ICE292-4、ICE和GB4720-84的有關規定。

型號說明：

（二） 結構簡介
XJ01系列自耦減壓啟動控制柜為箱式防護結構，由自耦變壓器、自動開關、交流接觸器、熱繼電器、時間繼電器、過流繼電器、電流表等元件組成。工作方式有手動、自動、遙控三種。手動和自動方式由轉換開關進行。遙控輸入接線端子，以備遙控方式操作之用。
自耦變壓器備有額定電壓的65％（60％）和80％二個抽頭，出廠時接在65％（60％）抽頭上，用戶如有需要可自行改接到80％的抽頭位置，也可在訂貨時說明需接的抽點位置。
對于90kW以上的產品，帶有節能無聲運行裝置，可節省能源，減少噪音。節能裝置由主令開關控制，可手動投入或切除。

（三） 操作方式
1 自動操作：合上自動開關，接通電源，紅色指示燈亮，將轉換開關切換到“自動”位置：按“起動”按鈕，電動機開始啟動，紅燈滅，黃燈亮：經欠電流繼電器或時間繼電器自動轉換到全壓運行時，黃燈滅，綠燈亮：按“停止”按鈕，電動機停止運轉。
2 手動操作：合上自動開關，接通電源，紅色指示燈亮，將轉換開關切換到“手動”位置；按“起動”按鈕，紅燈滅，黃燈亮，待電動機轉速接近額定轉速時（即電流表的指示降到電動機的1.5倍額定電流時），再安“運轉”按鈕；當電動機起動電流長期降不到1.5倍額定電流時，時間繼電器進行強迫轉換，電動機轉換到全壓運行，此時黃燈滅，綠燈亮，按“停止”按鈕，電動機停止運轉。
3 采用“遙控”操作方式：將遙控“起動”信號和“停止”按原理接線圖接入相應的端子，便可按自動操作的方法來遙控本起動柜。

（四） 注意事項
1 XJ01系列自耦降壓起動柜允許從冷態連續啟動2次，每次啟動時間為15s，間隔時間為30s，起動柜允許一次或數次連續啟動，其總時間不超過40s(種工作制)和100s（第二種工作制）
2 本產品能在85％－110％額定電壓范圍內的工作，其釋放電壓不高于額定電壓75％，不低于額定電壓20％。
3 本柜在使用前，應認真核對電機接線與圖相符、電機容量與本柜應一致或略小一個數，時間繼電器、熱繼電器、電流繼電器應隨負載要求設定。
4 訂貨時，應提供電機容量、電壓等級、工作狀態等數據。
