KWCY-600液壓垂直彎軌機-300 液壓彎道器用于礦山斜井鋪設鐵道線路實施垂直方向的彎曲
一、概述: 我公司研制的液壓垂直彎軌機系防爆型礦山機械產品，是鐵道鋼軌實行標準化作業的必備工具。該產品結構緊湊、重量輕、密封性能好，使用方便，安全。
液壓彎軌機可以降低工人的勞動強度，提高工作效率，改善軌道施工、維護質量。該產品適用于礦山、港口、林場、交通等部門，它解決了輕型、重型鋼軌的垂直、垂直曲線彎軌和直軌問題。
二、工作原理: 液壓彎軌機運用液壓傳動和杠桿原理設計而成，它利用靜壓力對鋼軌實施垂直、垂直曲線彎軌或直軌作業。
三、主要技術參數:
較大彎軌規格 | 30kg/m |
較大彎軌力 | 300KN |
活塞較大行程 | 70mm |
整機質量 | 45kg |
四、主要結構: 液壓彎軌機由液壓和機架兩大部分組成。
1、液壓部分:由頂頭、前蓋、彈簧、活塞桿組合件、油缸、后蓋、撳手、油箱等零部件組成。
2、機架部分:由機體、絲桿、手輪、支桿、緊固螺釘等零部件組成。
五、使用方法:
1、準備
A、將彎軌機鉤鉤住鋼軌需彎曲的適當位置。
B、旋松通氣閥。
C、調節支桿使機身平行于鋼軌，并旋緊緊固螺釘。
D、調節絲桿，使絲桿頂頭、鉤頭、活塞桿頂頭鎖緊鋼軌。
E、旋緊放油閥。
2、操作
A、將操縱桿插入撳手孔內，撳動操縱桿，使泵芯往復運動，于是活塞桿推動鋼軌前進，鋼軌產生形變，直至所需的彎曲度。
B、慢慢打開放油閥，使活塞桿自行復位，直至它完全回位。
C、旋緊放油閥和通氣閥。
D、旋松緊固螺釘，使支桿在機體中可以自由活動。
E、卸去彎軌機。
六、故障分析與排除
故障現象 | 原因分析 | 排除方法 |
工作時油壓不高 | 油腔里有空氣 | 旋開泵套，注入少量液壓油后重新旋緊。 |
通氣閥未旋松 | 旋松通氣閥。 | |
油路不暢通 | 清洗濾網及油路通道，更換潔凈液壓油。 | |
液壓油粘度過高 | 根據環境溫度，更換相應牌號的液壓油。 | |
工作時油壓不高 | 進、出油閥密封性能不良，千萬泄漏 | 拆卸清洗進、出油閥油路，檢查更換有關密封墊圈或單向閥。 |
動、靜密封性能差，油泵加壓速度過快使油腔局部真空 | 清洗油路，檢查交換有關動、靜密封墊圈，并更換潔凈液壓油減慢油泵加壓速度。 | |
油缸工作時 出現爬行現象 | 油缸內存在空氣 | 旋出放氣螺釘撳動手，對油缸供油直至放氣孔處滲油為止，再旋緊放氣螺釘。 |
活塞前進一段后，不再前進 | 液壓油不足 | 加足液壓油。 |
七、注意事項
1、彎軌作業時活塞較大行程不得超過70mm。
2、彎軌機頂頭曲面壓應盡量與鋼軌曲面相吻合，吻合面應無雜物。
3、油泵加壓時，操縱桿動作不宜過快，以免油腔氣生局部負壓，影響正常油供。
4、液壓油需經120目濾網過濾潔凈后方可使用。
5、拆卸、檢修時，應用汽油清洗油路及主要零部件，清洗時，機件工作面不得產生劃傷和碰傷現象。
八、保修內容
1、保修期：賣出后壹年。
2、保修范圍：持本公司合格證，如實屬質量問題，在保修期內本公司負責返修，如超過保修期或在保修期內屬人為損壞，由用戶單位負責。

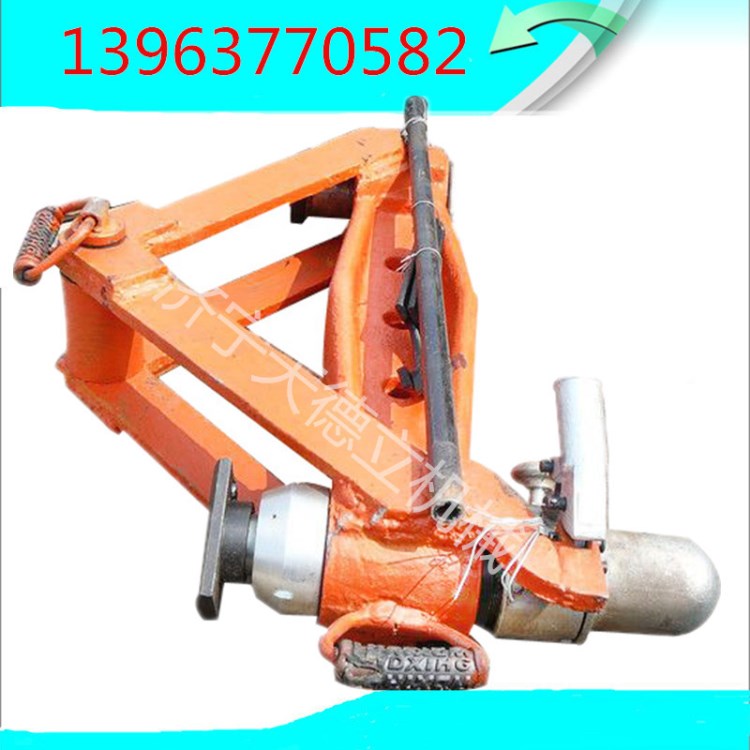

實物圖片：因產品生產批次、具體型號、拍攝角度不同，圖片僅供參考，詳情可聯系我們的銷售人員進行具體核實。
