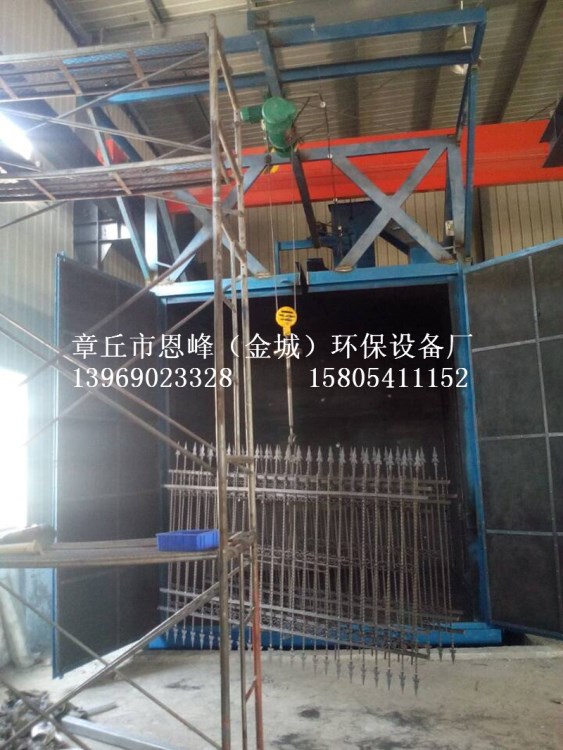

吊鉤式拋丸機

吊鉤式拋丸機分為單吊鉤和雙吊鉤，吊鉤式拋丸機由兩個吊鉤裝載工件交替進入拋丸清理室內。利用拋丸器將彈丸拋向工件的表面，使得工件的表面達到一定的粗糙度，讓工件變得美觀，或者改變工件的壓應力提高壽命。本機型廣泛應用于鑄造、建筑、化工、電機、機床等行業的中、小型鑄、鍛件的表面清理或強化處理。

簡介

本機型適合于不宜碰撞的細長、薄壁件的清理。吊鉤式拋丸機作為拋丸清理機的標準機型，其工作圓筒直徑從900到1300 mm, 高度從1300 到2200 mm. 標準機型帶有2-7個拋頭，較大承載量達10000公斤，這款拋丸機的生產效率相當高，靈活性跨度也相當大，是理想的清理強化設備，并且操作簡便，只需將要處理的工件裝載上機器，按下啟動按鈕，經過一個很短的時間（一般為5-7分鐘），即完成了整個清理過程，清除掉所有粉塵和殘余丸料，主要適用于各種中、大型鑄件、鍛件、焊件、熱處理件的表面處理，包括易碎和形狀不規則的工件。

結構

吊鉤式拋丸清理機為吊鉤式清理設備，由拋丸清理室、提升機、分離器、螺旋輸送器、兩個拋丸器總成、彈丸控制系統、吊鉤行走軌道、吊鉤系統、自轉裝置、地基、除塵系統及電氣控制部分等組成

拋丸清理室

拋丸清理室由室體和護板等組成。除塵口設置在后側壁上。拋丸清理室殼體為鋼板、型鋼焊接結構，

使用軋制Mn13護板，使用壽命10年

是對工件進行拋丸清理的密封、寬敞的操作空間。拋丸清理室的一側壁上裝有 2 套 QX130 型拋丸器總成，對被清理工件進行全面的拋丸清理。室體內受拋丸器直接拋射的區域襯有厚度為12mm 的 軋制Mn13護板，單班生產使用壽命可以達到十年。其它區域采用65Mn 板防護。護板均用防護螺帽壓緊，便于必要時拆裝更換。室體下部由鋼板圍成斜邊形成漏斗，以使彈丸流入底部的螺旋輸送器中。該鋼板上也鋪以護板進行防護。在螺旋輸送器的上方，鋪有鋼漏板，漏板的上方又鋪耐磨橡膠板。使用時，耐磨橡膠板應鋪在拋丸器的正前方，以保護下面的鋼漏板，延長其使用壽命。本機標準型配置為人工手動開關門方式。本機設計為對開門形式,大門內側鋪以耐磨橡膠護板，采用鋼壓板并用六角特制螺母壓緊；四周粘有泡沫橡膠膠條，對大門四周進行有效密封；下方設有收丸槽，將開門時帶出的小部分彈丸收入室體內，防止彈丸落到地面上使人滑倒受傷。在大門的門軸上設有油杯，以便對大門活頁內的軸承定期潤滑。

優點

1.采用大拋丸量、高拋射速度的國際上第四代懸臂離心式拋丸器，能地提高清理效率、

獲得滿意的清理質量。

2.模擬拋射圖（包括拋丸器型號、個數和空間布置位置的確定等）及拋丸機的全部圖紙均完全

采用計算機輔助設計(CAD)繪制，拋丸器的選用及布置更為合理。提高了彈丸的利用率和勞

動生產率，了清理效果，減小了對室體護板的磨損。

3.采用備受歡迎的無地坑結構形式，既節省了地坑基礎的施工費用及時間，又解決了南方用

戶因地坑存水而造成的提升機內的丸砂銹蝕結塊問題。

4.清理室內熱區采用 軋制Mn13 板防護，相對于以前的橡膠板防護，其使用壽命大大提高，且

外形美觀、易于更換，是當今流行的清理機室體防護方式。
