加工定制
是
品牌
天津飛球
型號
J24W-160P
材質
不銹鋼
連接形式
活接式
公稱通徑
DN6-DN25（mm）
壓力環境
高壓
工作溫度
常溫
標準
國標
外形
大型
流動方向
雙向
零部件及配件
配件
驅動方式
手動
類型(通道位置)
二通式
適用介質
空氣
規格
DN6,DN10,DN15,DN20,DN25

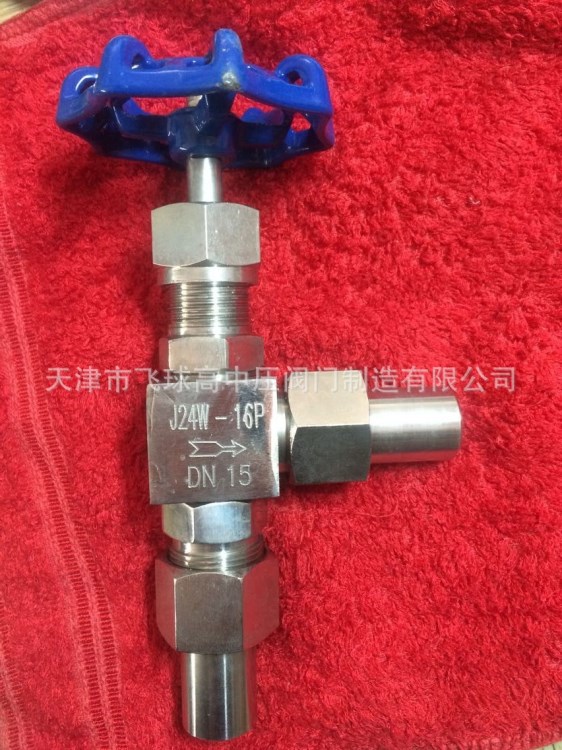

針型閥是一種可以調整的閥門用途較廣，比如火焰切割用的割距，調整火焰溫度的旋鈕就是針型閥，儀表針型閥是儀表測量管路系統中重要組成部分，主要有截止閥和球閥，其功用是作開啟或切斷管道通路用。
主要零件材料
零件名稱Part name | 閥體、閥蓋Body,Bonnet | 閥桿、閥瓣Stem,Disc | 填料Packing |
J24W-160P-DN3 | 鉻鎳不銹剛 | 不銹鋼 | 聚四氟乙稀、柔性石墨 |
J24W-320P-DN6 | 碳鋼 | 鉻鎳不銹鋼 | 聚四氟乙稀、柔性石墨 |
主要性能規范
型號Type | 公稱壓力(MPa) | 試驗壓力PS(MPa) | 工作壓力(MPa) | 工作溫度(℃) | 適用介質 | ||
殼體 | 密封（液） | 密封（氣） | |||||
J24W-160P-DN3 | 16.0 | 24.0 | 17.6 | 0.6 | 16.0 | P≤200℃ | 液化石油氣水、油品等 |
J24W-320P-DN6 | 32.0 | 48.0 | 35.2 | 0.6 | 32.0 | C≤425℃ | |
主要外形及連接尺寸(mm)
型號 | 公稱直徑DN(mm) | 尺寸 | 重量(Kg) | |||||
L1 | Do | D2 | H | H1 | D1 | |||
J24W-160P-DN3 | 3 | 80 | 65 | 159 | 170 | 14 | 3 | 1.0 |
J24W-320P-DN6 | 6 | 80 | 65 | 159 | 170 | 14 | 6 | 1.0 |
