品牌
天山
型號
ZCQ
材質
不銹鋼
性能
自動
用途
化工泵
驅動方式
磁力
輸送介質
液體
泵軸位置
臥式
流量
3－100（m3/h）
揚程
12-50（m）
汽蝕余量
6.0－4.0（m）
吸入口徑
20－100（mm）
排出口徑
12－65（mm）
電壓
380（V）
功率
0.37－30（kw）
規格
ZCQ40-32-160,IS50-32-160
1概述

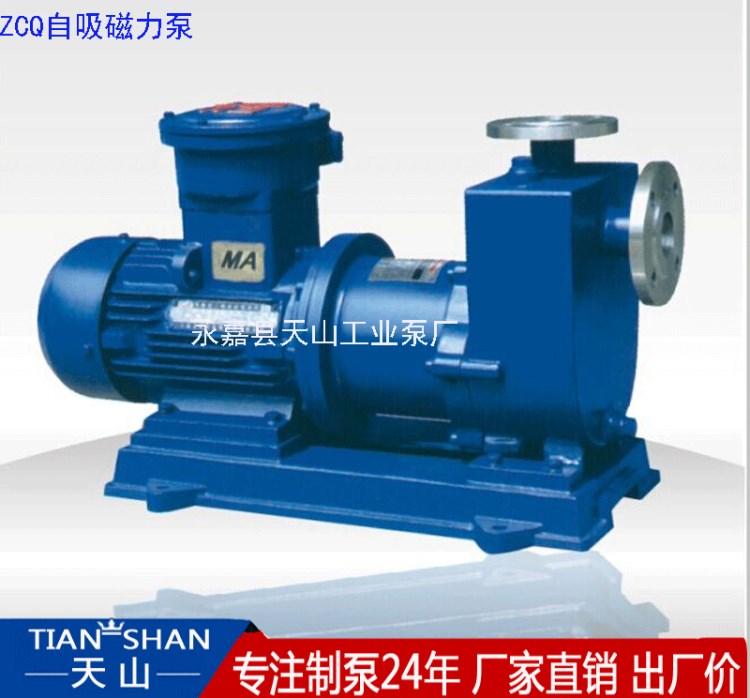

ZCQ型自吸式磁力驅動泵（以下簡稱自吸泵）是根據用戶的要求，在CQ型磁力泵的基礎上吸收國外新技術，并經過本公司技術人員反復研究試驗而成功的新產品，其性能達到國際同類產品先進水平。 ZCQ型自吸式磁力驅動泵以靜密封取代動密封，使泵的過流部件處于完全密封狀態，徹底解決了其它泵機械密封無法避免的跑、冒、滴、漏之弊病，泵體及過流部件的材料均采用了耐腐蝕的不銹鋼、陶瓷、四氟石墨、碳石墨、硬質合金等材料制造，既有CQ型磁力驅動泵的功能，又集自吸于一身，不需底閥和引灌水，即開即抽，輕松方便。
2工作原理
本泵采用外混式軸向回水泵體結構，泵體由吸液室、儲液室、蝸殼、回流孔、氣液分離室等部份組成，結構見示意圖。泵啟動后，在離心力的作用下，吸水室中的剩余液與進液管路中的空氣被葉輪攪拌成氣不混合物，混合物經蝸殼進入氣液分離室，隨著速度減慢，導致氣水分離，空氣由泵出液口排出，液體經回水孔返回泵內，經過多次循環，進液管道中的空氣被排凈，使泵內形成一定的真空度，達到自吸的作用。
適用溫度：-30℃～110℃ （可定做高溫型）
3用途編輯
該泵結構緊湊，外形美觀，體積小，噪音小，噪音低，運行，使用維修方便，可廣泛用于石油、化工、制藥、電鍍、印染、食品、科研等單位抽送酸、堿、油類及稀有貴重液、毒液、揮發性液體，以及循環水設備配套，特別是易漏、易燃、易爆液體的抽送。
4性能參數表編輯
型 號 | 口徑 | 流量 | 揚程 m | 電機功率 KW | 轉速 r/min | 電壓 V | 自吸高度 (m) | ||
mm | 出口 mm | L/min | m3/H | ||||||
ZCQ20-12-110 | 20 | 12 | 50 | 3 | 12 | 1.1 | 2900 | 220/380 | 4 |
ZCQ25-20-115 | 25 | 20 | 110 | 6.6 | 15 | 1.1 | 2900 | 380 | 4 |
ZCQ32-25-115 | 32 | 25 | 110 | 6.6 | 15 | 1.1 | 2900 | 380 | 4 |
ZCQ32-25-145 | 32 | 25 | 110 | 6.6 | 25 | 1.1 | 2900 | 380 | 4 |
ZCQ40-32-132 | 40 | 32 | 180 | 10.8 | 20 | 2.2 | 2900 | 380 | 4 |
ZCQ40-32-160 | 40 | 32 | 180 | 10.8 | 32 | 4 | 2900 | 380 | 4 |
ZCQ50-40-125 | 50 | 40 | 240 | 15 | 20 | 4 | 2900 | 380 | 4 |
ZCQ50-40-145 | 50 | 40 | 240 | 15 | 25 | 4 | 2900 | 380 | 4 |
ZCQ50-40-160 | 50 | 40 | 220 | 13.2 | 32 | 4 | 2900 | 380 | 4 |
ZCQ50-40-200 | 50 | 40 | 130 | 7.8 | 50 | 5.5 | 2900 | 380 | 4 |
ZCQ65-50-125 | 65 | 50 | 280 | 16.8 | 20 | 5.5 | 2900 | 380 | 4 |
ZCQ65-50-145 | 65 | 50 | 280 | 16.8 | 25 | 5.5 | 2900 | 380 | 4 |
ZCQ65-50-160 | 65 | 50 | 450 | 27 | 32 | 7.5 | 2900 | 380 | 4 |
ZCQ80-65-125 | 80 | 65 | 835 | 50 | 20 | 7.5 | 2900 | 380 | 4 |
ZCQ80-65-160 | 80 | 65 | 835 | 50 | 32 | 11 | 2900 | 380 | 4 |
ZCQ80-65-200 | 80 | 65 | 835 | 50 | 50 | 15 | 2900 | 380 | 4 |
ZCQ100-80-160 | 100 | 80 | 1500 | 90 | 32 | 15 | 2900 | 380 | 4 |
ZCQ100-80-200 | 100 | 80 | 1000 | 60 | 50 | 18.5 | 2900 | 380 | 4 |
