品牌
沃茨
型號
W-Z15W-16P
連接形式
螺紋
主體材料
不銹鋼
公稱通徑
15~50（mm）
適用介質
水
密封形式
硬密封型
標準
國標
外形
大型
流動方向
單向
驅動方式
手動
零部件及配件
手輪
用途
截止
壓力環境
常壓
工作溫度
常溫
類型(通道位置)
直通式
3C閥門類別
工業
規格
304不銹鋼閘閥 DN15,304不銹鋼閘閥 DN20,304不銹鋼閘閥 DN25,304不銹鋼閘閥 DN32,304不銹鋼閘閥 DN40,304不銹鋼閘閥 DN50

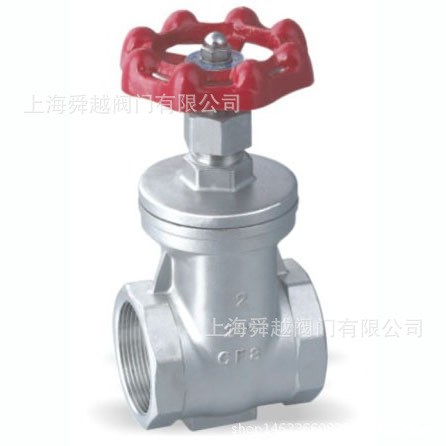

產品簡介：
不銹鋼螺紋暗桿閘閥的啟閉件是塞形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。閥桿的運動形式，有升降桿式（閥桿升降，手輪不升降），也有升降旋轉桿式（手輪與閥桿一起旋轉升降，螺母設在閥體上）。紋管截止閥只適用于全開和全關，不允許作調節和節流。
產品應用及特點：
不銹鋼暗桿閘閥廣泛應用于市政設施、樓宇建筑和水源工程等給排水系統中對水質要求較高的場合。由于該閥門采用暗桿結構，也廣泛應用于對安裝空間有要求的場合。
—流體阻力小
—耐腐蝕、使用壽命長
—介質流動方向不受限制
—密封性能良好
—結構緊湊，節省安裝空間
工作原理：
暗桿閘閥的閥桿螺母安裝在閘板上，通過轉動手輪來驅動閥桿轉動并帶動閥桿螺母的上升與下降，閘板通過閥桿螺母的升降來實現閥門的啟閉。
技術參數:
公稱通徑：DN15~DN50
公稱壓力：1.6Mpa
適用溫度：-29℃~200℃
適用介質：水
連接方式：螺紋連接
驅動方式：手動閘閥
結構形式：暗桿楔式單閘板
連接標準：GB/T7307-2001
測試標準：GB/T13927-2008
主要零部件材料：
閥體：不銹鋼304
閥蓋：不銹鋼304
閥板：不銹鋼304
閥桿：不銹鋼304
安裝說明：
1：介質的流向應與閥體所示箭頭方向一致；
2：該閥門可以水平安裝，也可以垂直安裝，但是不可以手輪朝下安裝。
