EX防爆系列TSZSB-10L-100L

雙層玻璃反應釜

如有任何疑問請撥打24小時服務熱線13783577300

鄭州探索者實驗室設備有限公司

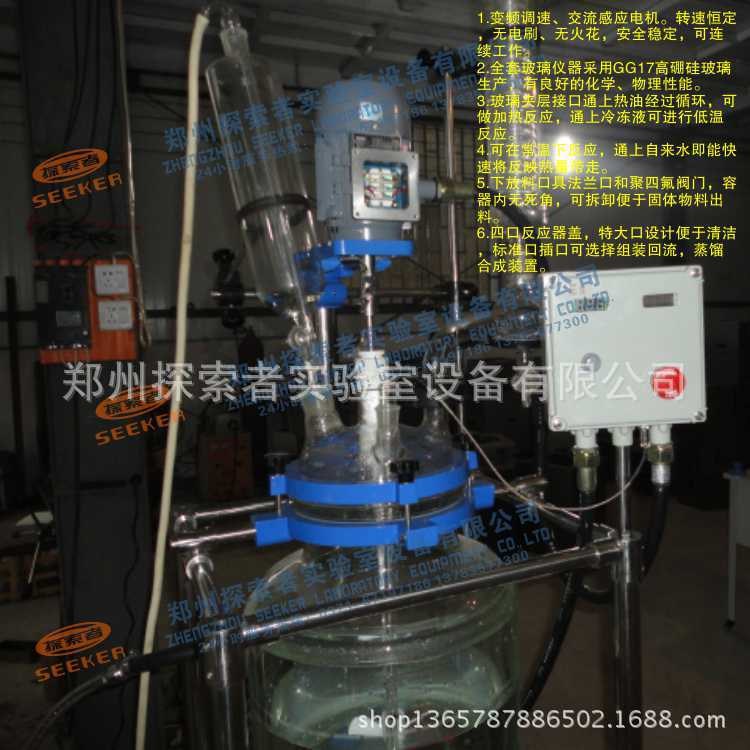

一、產品介紹

該系列防爆雙層玻璃反應釜是本公司為適應現代制藥及化學反應試驗生產需要，在雙層玻璃反應釜的基礎上研發生產的新一代產品，該系列產品選用氣動馬達或防爆電機，防爆變頻器及防爆智能控制器，達到Q/HA01-2005標準。玻璃反應釜是常用的生化儀器，廣泛地被現代精細化工，生物制藥，科研實驗等行業所選用，可在恒速，恒力，恒溫的條件下做濃縮，蒸餾，回流，分離，提反應，是教學，實驗，中試，生產的理想儀器設備。

該系列防爆雙層玻璃反應釜的工作原理：
通過雙層反應釜夾層，注入恒溫的（高溫或低溫）熱溶液或冷卻液，對反應釜內的物料進行恒溫加熱或制冷，并且可以提供攪拌。物料在反應釜內進行反應，并能控制反應溶液的蒸發與回流，反應完畢，物料可從釜底的出料口放出，操作極為方便。是現代化學小樣，石油化工，中樣實驗、生物制藥及新材料合成的理想設備。

二、產品特點

1、用聚四氟乙烯材料和特種橡膠復合密封圈進行密封，能夠耐各種不同溶劑并保持高真空度，使用十分方便。

2、冷凝器，確保高的回收率。

3、標準化的連接方式，拆卸非常方便。

4、安裝有放料開關，回收溶媒十分快捷。

5、備有真空表，對低沸點物料可以選擇工作真空度。

6、結構合理，用料講究。整機采用不銹鋼，鋁合金以及新型合成材料，具有抗腐，防銹，耐各種溶劑的優點。

7、玻璃部件全部采用GG17耐高溫硼硅玻璃材料制成，有良好的物理，化學性能。

8、電氣元件精心挑選，主要部件全部采用原裝件。

9、電子無級調速，電機無火花，安全，壽命長。

三、技術參數

四、儀器安裝

1、打開包裝后，按照裝箱清單檢查本機的主要配件。

2、將不銹鋼管與固定件按照附圖所示組裝框架。

3、將電氣箱安裝在右后立桿頂端并旋緊螺釘，插上五芯插頭。真空表安裝在左后端，擰緊螺釘即可。

4、根據使用高度，將釜圓形托架固定在立桿滑塊上，釜放在托架上，半圓型抱箍用于固定釜頸部分別插入立桿滑塊，合攏后擰緊固定螺絲，安裝時注意反應釜主體垂直。

5、攪拌棒固定在電機主軸的齒環夾頭上，攪拌棒穿過蓋中間旋轉軸承，擰緊專用連接器，然后調整電機的位置，注意垂直同心度。

6、立桿上的滑塊是固定調節不同方向及高低的不銹鋼多用夾子。

7、釜蓋上左邊40#標口為加料口連接恒壓漏斗，右邊50#球磨口插蛇型回流冷凝器，中前方24#標口為溫度計套管口，帽子后方為34#標口為多功能備用口，底部設有放料閥門，釜身上下分別為循環液進出口。下口接循環液，上口接循環液回流口。

8、安裝玻璃儀器時必須清潔，各接口處用凡士林涂抹，以防止玻璃抱死現象出現，然后涂上真空脂以防漏氣。

9、按下萬向輪固定裝置，進行攪拌，如果攪拌穩定，說明調試已好。

五、使用方法

1、檢查電源電壓與機器銘牌上所提供的規格一致。

2、插上電源插頭，打開變頻器上的電源開關，用調速旋鈕來選擇適合的轉速。

3、物料的流動與電機轉速的動力在某一點時可能會產生共振，請改變電機的轉速，避免共振。

4、攪拌棒裝上后，必須用手旋轉一下，注意同心度好，如同心度不好應松開重夾，夾正后再打開電源，由慢至快逐步調整。

5、利用攪拌棒調節器，可按需要使攪拌葉子上下5cm。

6、如發現釜密封性能下降，請檢查攪拌器套內的旋轉軸承。

7、本反應裝置玻璃儀器全部采用GG-17低膨脹系數耐高溫硼硅玻璃制造，用戶自配反應瓶等玻璃儀器，請確認準玻璃材質，以確保安全使用。

8、玻璃釜上的夾層外接循環口，通上熱油可做加熱反應，能上冷卻液可進行低溫反應，如果利用蒸氣加熱，不可超過0.5K-1K。(盡量不要利用壓力蒸氣加熱)。

9、 在低溫下進行試驗時，底部的放料閥門會結霜，使用閥門時一定先局部解凍，以防絞碎玻璃。

10、使用中溶液內如有微粒物體，放料時有可能存積剩物在閥門的聚四氟活塞上，再次使用時氣密性會有影響，務必每次放料后先清洗，再次使用。

六、保養須知

1、用前仔細檢查儀器，玻璃瓶有破損，各接口吻合，注意輕拿輕放。

2、???軟布(可用餐巾紙替代)擦拭各接口，然后涂抹少許真空脂。(真空脂用后一定要蓋好，防止灰砂進入。)

3、各接口不可擰得太緊，要定期松動活絡，避免長期緊鎖導致連接器咬死。

4、先開電源開關，然后讓機器由慢到快運轉，停機時要使機器處于停止狀態，再關開關。

5、各處的聚四氟開關不能過力擰緊，容易損壞玻璃。

6、每次使用完畢必須用軟布擦凈留在機器表面的各種油跡，污漬，溶劑剩留，保持清潔。

7、停機后擰松各聚四氟開關，長期靜止在工作狀態會使聚四氟活塞變形。

8、定期對密封圈進行清潔，方法是：取下密封圈，檢查軸上積有污垢，用軟布擦干凈，然后涂少許真空脂，重新裝上即可，保持軸與密封圈滑潤。

9、電氣部分切不可進水，嚴禁受潮。

10、必須采購原廠配件，隨意使用其他配件對機器會造成致命的損害。

11、對機器做任何修理或檢查時，一定要先切斷電源，水源。

12、儀器使用三年后送回制造廠進行保養一次(建議)。

注明：本設備屬于易碎產品（玻璃制品較多），在使用時請注意小心輕放，易碎品(玻璃制品)的損壞不在我公司的保修范圍之內，如果客戶需要，我公司需收取相應的成本費用。

七、注意事項

1、請仔細閱讀說明書，說明書應保存在實際使用人手中。

2、電源連接必須有地線，確保外殼安全接地。

3、 玻璃儀器在拆裝、清洗及使用時應避免沖擊，以防破損。嚴禁用電爐或明火直接加熱，蒸發易燃、易爆、有毒蝕性或貴重溶液時，用戶必須采取相應安全防護措施和遵守有關安全操作規定。

4、對貴重溶液（黃金、鉑金提等），應先做模擬工藝實驗，待確認本設備能滿足工藝要求時，再轉入正常使用。

5、 水（油）浴鍋必須先加水（油），再通電，操作完成后切斷電源。

6、 要防止電器部分浸水。
