產品分類 更多>>
產品推薦
加工定制
否
品牌
雷迅ASP
型號
AM2-40/3+NPE
標稱放電電流
20KA
響應時間
≤25ns（s）
最大操作電壓
385V
最大放電電流
40KA
溫度范圍
-40/85℃

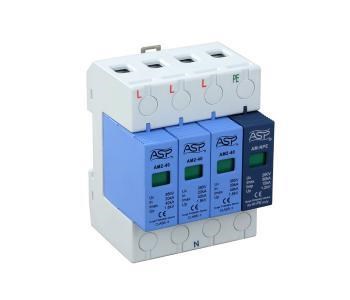

AM2-40/3+NPE 20kA（In）,40kA（Imax）四模塊交流電源防雷器，含3PL-N,1N-PE
AM2-40/3+NPE模塊化電源電涌保護器依據IEC和GB標準設計，AM系列低壓配電系統電涌保護器具備強大的電涌泄放能力，每位的最大放電電流 40kA(8/20μs)，適用于低壓配電系統的各級保護，依據不同的配電系統(TT/TN/IT)可選擇多種組合方式。
高能電涌保護
- 內置瞬間過流斷路裝置
- 遙信報警接口
- 可插拔更換模塊
- 失效檢測指示
- 單模塊最大放電電流40kA(8/20μs)
- 標準模塊化安裝
- 內置過熱斷路裝置
- 反應速度：10-9秒級
- 插拔防呆設計
產品性能參數：
| 型號 | AM2-40/3+NPE |
| SPD端口 | 一端口 |
| SPD類別 | 組合型 |
| 電源系統 | TT-TN-IT |
| 額定電壓 Un | 220V |
| 最大持續運行電壓 Uc | 385V |
| 標稱放電電流 In(8/20μs) | 20kA |
| 最大放電電流 Imax(8/20μs) | 40kA |
| 保護水平 Up(8/20μs) | <1.8kV |
| 推薦串接過流保護裝置 | 32A/10kA |
| 響應時間 | ≤25ns |
| 尺寸 | 2mods,DIN43880 |
| 失效指示 | 綠色:正常 紅色:失效 |
| 安裝導線截面積 | 10-35mm2 |
| 安裝方式 | 35mm標準導軌(EN50022/DIN46277-3) |
| 工作環境溫度 | -40/85℃ |
| 外殼材料 | 熱塑材料，符合UL94 V-0 |
| 外殼保護等級 | IP20 |
| 認證 | CE RoHS |
| 遙信報警 | 常開/常閉觸點端子(可選) |
| 遙信終端的橫截面積 | 最大1.5mm2單股線/軟線 |
產品適用范圍：
- AM2-40: 建筑物層配電箱
- AM-NPE：適用于3+1/1+1接線模式下配電箱及重要設備配電箱
產品尺寸和原理示意圖：
