一、 概述

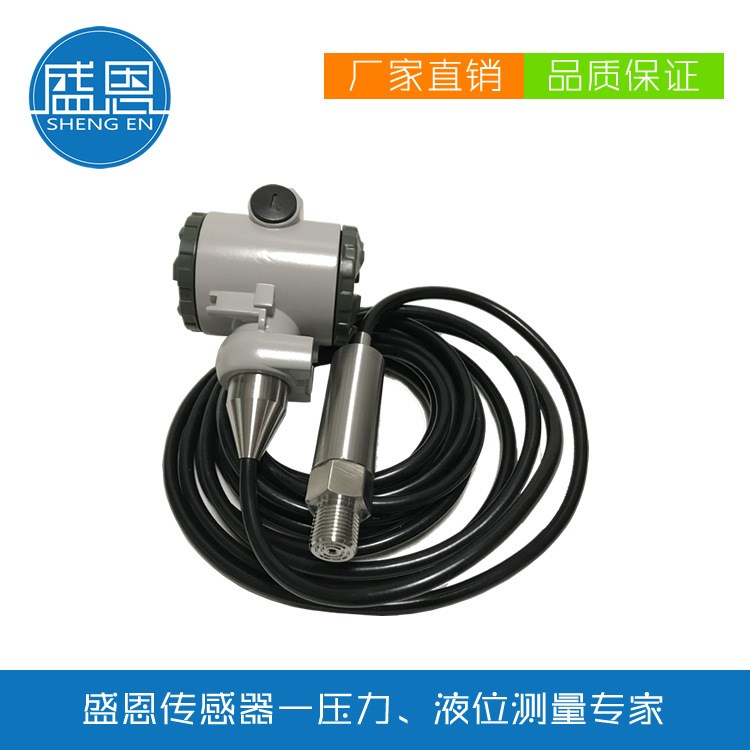

潛水型壓力變送器是一種適合在水下工作的產品。它的密封性很好，可以在水深100m的水下長期工作。同時也適用于流動性好的其他介質的測量。環境溫度（包含介質）：常溫（-10～50℃）。
該產品因為是全密封結構，為了測量精度，為了消除大氣壓對水下工作的傳感器產生的影響，引出電纜采用了導氣電纜，它可以把傳感器背壓與大氣聯通。
二、 特點
該產品采用了全密封結構，防護等級為IP68，該產品可以在油脂及中等腐蝕液體的環境長期工作。
三、 工作原理
該產品是擴散硅壓力傳感器的基型，在結構上對他的防水性能進行了改造，因此，可以長期潛入水中工作。
四、 技術參數
1、 量程：0～100MPa
2、 供電：DC24V
3、 輸出信號：4-20mA
4、 度等級：0.2，0.5級
5、 測量介質溫度：-10～70℃
6、 環境溫度：-10～50℃
7、 防護等級：IP68
8、過載能力：2倍額定壓力
五、外形尺寸
六、選型說明
SNYBQ820 | 潛水型壓力變送器 | ||||
| 0～N(MPa) | -0.1～100MPa | |||
| 代號 | 信號輸出 | |||
E | 4～20mA | ||||
F | 1～5VDC | ||||
G | 485 | ||||
Q | 232 | ||||
| 代號 | 傳感器膜片材質 | |||
22 | 316L不銹鋼 | ||||
25 | 鉭 | ||||
35 | 哈氏合金 | ||||
| 代號 | 附加功能 | |||
B1 | 接插件輸出 | ||||
B2 | 電纜連接輸出 | ||||
i | 本安防爆型 | ||||
C?? | M20*1.5外螺紋壓力接口 | ||||
C?? | G
| ||||
