產品介紹
一、特點和性能：

本機器具有獨立的動力機構及電氣系統，并采用按鈕集中控制，，可實行調整和半自動操作方式。

本機器的工作壓力、滑快的行程范圍均可根據工藝要求進行調整；并能完成定壓定程成型兩種工藝方式。定壓 成型之工藝方式在壓制后，具有保壓和延時自動回程動作。

二、結構概述：

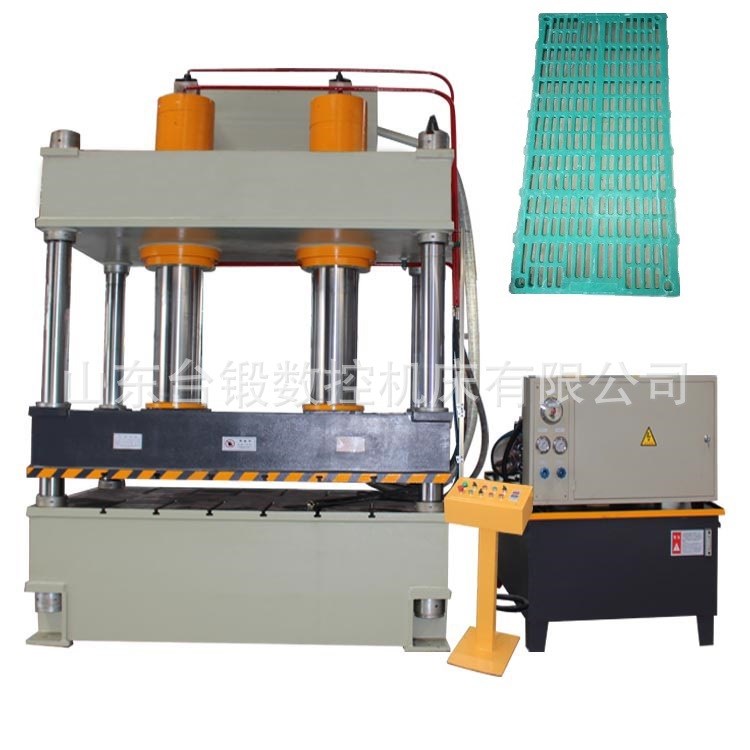

本機器由主機及控制機構兩大部分組成，通過管路及電氣裝置聯系起來構成整體。主機部分包括機身、主缸、限 程裝置等。控制機構包括液壓泵站（動力系統）、電器箱、移動操縱臺等組成。

現將個部分結構和作用分述如下：

1、機身

機身采用三梁四柱式結構：它由上橫梁、滑塊、工作臺、立柱、主缸、液壓動力系統及電器系統等部件組成。

機器的油缸采用鍛造經處理后加工，延長機器的使用壽命。

2、主缸

主缸缸體固定于臺面。活塞下端用聯結法蘭、螺栓與滑塊聯接，活塞頭部按有方向相反的YX型密封圈，在活塞桿 上裝有O型密封圈，將缸內分成兩個油腔缸上裝有導向套，導向套的外圓上裝O型密封圈，借助法蘭及螺栓鎖緊， 以缸口密封。在缸口法蘭上裝有防塵圈，以活塞桿的防塵。

3、液壓站

液壓泵由油箱、軸向柱塞泵、電動機。二通插裝閥、濾油器、空氣濾清器組成。

油箱為Q235鋼板焊接接件，前端裝有壓力表，以便觀察壓力和調節壓力之用。在壓力表支架下部裝有液位計， 以觀察液位用。在油泵的吸油口裝有吸油濾油器，以泵、液壓系統的清潔。在油箱的面板上裝有空氣濾清 器，以過濾空氣。打開上蓋，可進行加油，拆開蓋板可清洗油箱.

軸向柱塞泵

本液壓系統采用YCY14—1B軸向柱塞泵。其說明祥見軸向柱塞泵使用說明書，這里不做概述。

二、通插裝閥

結構主要包括插裝件、控制蓋板、先導控制閥和集成閥塊部分組成，

a.插裝件 由閥件、彈簧、密封件、閥套組成。可以是錐閥，也可以是滑閥結構。其主要功能是控制油路中的油 方向、壓力、流量等。

b.控制蓋板 由蓋板內嵌裝的各種微型先導控制元件及其它元件組成。主要功能是固定插裝件。內嵌的各種微型 先導控制元件與先導控制閥組合，可以控制插裝閥的工作狀態。控制蓋板分為方向控制蓋板、壓力控制蓋板、 流量控制蓋板。

c. 先導控制閥 安裝在控制蓋板上，對插件動作進行控制的小通徑的電磁換向閥，其元件為標準電磁換向閥。

d. 集成閥塊 用來安裝插件、控制蓋板和其它控制閥，溝通主油路和控制油路。

三、液壓系統概述

液壓系統由能源轉換裝置（泵和油缸）、及能量輸送裝置（油箱、管路）等組成。借助于電氣系統的控制，驅 動滑塊完成各種動作循環。

液壓系統采用大流量插裝閥，在泵的進油口設吸油濾器，以防雜質進入液壓系統，以確保油路的正常運行。系統 中有油溫油位顯示、空氣濾清等裝置。油箱為鋼板焊接結構，底部備有放油和排污的螺塞。

四、電器系統

機器設有獨立的電氣控制箱，集中控制整個機器的運轉。

機器電源為380V、60HZ，控制電源為24V。

五、操作系統：

1.設調整和半自動兩種操作方式和定程、定壓兩種工藝形式

2.滑塊行程由接近開關控制裝置調整。

3.主缸壓力由調壓閥進行調整。

六、備品備件及技術資料：

a) 提供管接頭處密封件一套；

b) 提供全套使用說明書、裝箱單、合格證等各一份。

七、主要配套供應件：

1.高壓油泵 湖南維克

2.液壓系統 山東泰豐

3.油缸密封圈 材料

4.電機 南京環球

5.壓力表 上海壓力表廠

6.電器 德力西/施耐德

技術參數

注：工作壓力、有效行程、工作高度、運行速度、工作臺面可根據客戶要求定制

公司介紹

山東滕州臺鍛數控機床有限公司是我國油壓機生產企業之一，公司擁有大型落地鏜銑床、重型車床、銑床刨床等設備，工藝裝備先進,可生產各類油 壓機、壓力機及汽保設備。

公司設計及管理全部電腦網絡化，采用CAD、CAPP計算機輔助設計，有工程師等技術人員從事新產品及各種專機的研發，并與國內多個研究院所及國外多家品牌公司合作，以使公司在技術上始終保持與國際接軌國內的技術優勢。
公司始終堅持以質量、服務、誠信的企業宗旨。公司與多家國有大型企業、獨資合資及民營企業服務配套油壓機數十臺，深受用 歡迎。本公司在重視產品設計及生產質量的同時，更重視產品的售后服務，出廠的每臺產品均“三包”一年，終身維修。并以“誠”“信”“快”“優”為宗旨，以優惠的價格，周全的服務為用戶提供的產品。立足當前，著眼未來，堅持以人為本，誠信至上，堅持高起點、高標準的戰略思想，依法經營，利益共享的經營理念，視質量為生命，視客戶為上帝，樹形象、講信譽，愿與各界朋友攜手共進，共創美好明天！
