產品分類 更多>>
品牌
其他

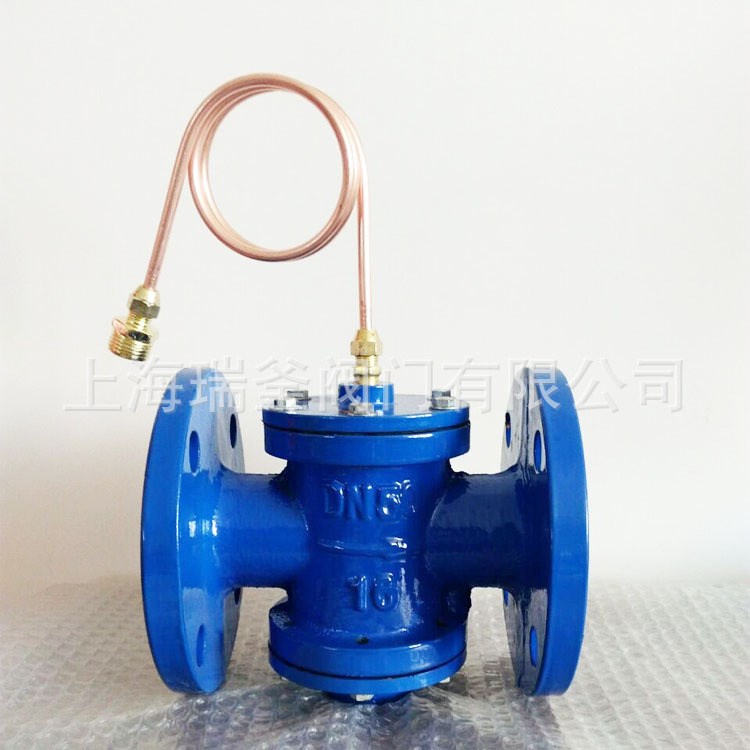

型號
ZY47F/ZL47F
材質
鑄鐵
形態
旋轉式
連接形式
法蘭
驅動方式
其他
流動方向
單向
公稱通徑
DN32-300
零部件及配件
閥體
外形
其他
標準
國標
壓力環境
低壓
工作溫度
常溫
類型(通道位置)
直通式
適用介質
水
規格
DN32,DN40,DN50,DN65,DN80,DN100,DN125,DN150,DN200,DN250,DN300
工作原理
壓差控制閥一般安裝在用戶入口回水管上，閥下導壓管與入口處供水管相接，P1為供水壓力，P2為閥內回水壓力，P3為閥外回水壓力。
設閥內系統壓差△Pi（△Pi=P1-P2）為閥門壓差設定值時，閥門下膜室壓力P1與P2加上彈簧被壓縮變形產生的推力相平衡，從而確定了流體流過閥門的流通截面積A和流量系數。當流量改變時，上述力的平衡使閥門的流通截面積A和流量系數發生變化，但△Pi保持不變。
當流體性質、管徑、流量阻力系數確定后，單管阻力計算公式可近似寫為：
△P=Kqm2
式中：△P-----管路總阻力；
K-------管路阻抗；
qm----流量。
由上式可知管路阻力與質量流量的二次方及管路阻抗成正比。當流量變化時使上膜室壓力P2變化導致閥芯上下移動，使A及相應的流量系數均改變來調整閥內系統總阻力的變化，使△Pi基本保持不變。
