隆鼎閥門
材質
黃銅
型號
Y42X/Y43H
連接形式
法蘭
適用介質
各種高腐蝕化學介質
公稱通徑
DN40
壓力環境
高壓
工作溫度
低溫
標準
國標
流動方向
單向
驅動方式
電動液控
零部件及配件
閥體
形態
減壓閥
類型(通道位置)
直通式
3C閥門類別
工業
規格
詳見產品說明
密封形式
軟密封型
主體材料
不銹鋼
加工定制
是
溫馨提示：產品規格繁多價格僅供參考，具體報價旺旺咨詢或者來電咨詢！

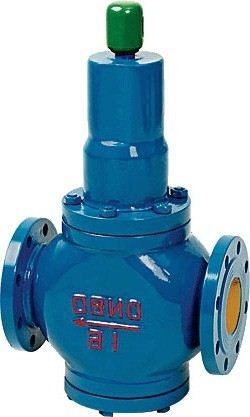

Y42X彈簧薄膜式減壓閥
彈簧薄膜式減壓閥Y42X原理
彈簧薄膜式減壓閥Y42X主要由調節彈簧、膜片、活塞、閥座、閥瓣等零件組成。減壓閥利用膜片直接傳感下游壓力驅動閥瓣,控制閥瓣開度完成減壓穩壓功能。該直接作用彈簧薄膜式減壓閥在城市建筑、高層建筑的冷熱供水系統中,可取代常規分區水管,節省設備。也可在通常的冷熱水管網中,起減壓穩壓作用。該直接作用彈簧薄膜式減壓閥調壓、穩壓動作平穩，適用于水和非腐蝕性液體介質的管路。
彈簧薄膜式減壓閥Y42X指標
公稱壓力(Mpa) | 1.0 | 1.6 | 2.5 |
殼體試驗壓力(Mpa) | 1.5 | 2.4 | 3.75 |
密封試驗壓力(Mpa) | 1.0 | 1.6 | 2.5 |
較高壓力(Mpa) | 1.0 | 1.6 | 2.5 |
出口壓力范圍(Mpa) | 0.2-0.8 | 0.2-1.0 | 0.4-1.6 |
壓力特性偏差(Mpa)△P2P | GB12244-1989 | ||
流量特性偏差(Mpa)P2G | GB12244-1989 | ||
滲漏量 | 0 | ||
工作溫度 | 0℃-80℃ | ||
彈簧薄膜式減壓閥Y42X材質
零件名稱 | 零件材料 |
閥體 閥蓋 底蓋 | WCB |
閥座 | 2Cr13 |
閥瓣 | 2Cr13 |
閥桿 | 2Cr13 |
缸套 | 2Cr13/25(鍍硬鉻) |
活塞 | 2Cr13 |
O型圈 | 丁腈橡膠 |
密封圈 | 丁腈橡膠 |
膜片 | 夾織物丁腈橡膠 |
調節彈簧 | 60Si2Mn |
彈簧薄膜式減壓閥Y42X流量系數(Cv)
DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 500 |
Cv | 1 | 2.5 | 4 | 6.5 | 9 | 16 | 25 | 36 | 64 | 100 | 140 | 250 | 400 | 570 | 780 | 1020 | 1500 |
