加工定制
是
型號
X44W-10C
品牌
上奉
材質
鑄鋼
連接形式
法蘭
公稱通徑
15-300（mm）
結構形式
填料式
壓力環境
常壓
工作溫度
常溫
標準
國標
流動方向
換向
驅動方式
手動
零部件及配件
閥體
用途
換向
類型(通道位置)
三通
適用介質
水、蒸氣、油品
規格
15mm,20mm,25mm,32mm,40mm,50mm,65mm,80mm,100mm,125mm,150mm

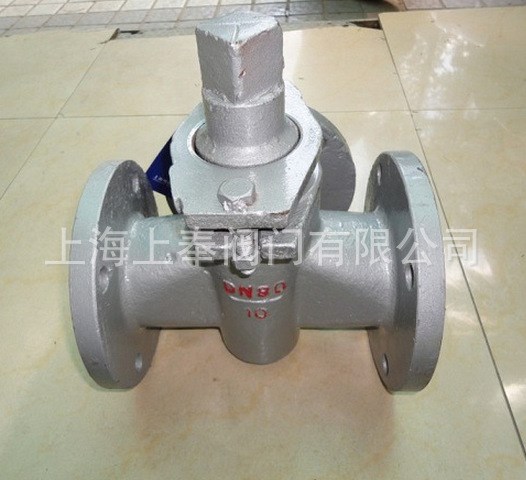

三通鑄鋼旋塞閥型號壓力：
| 型號 | 公稱壓力 PN（MPa） | 試驗壓力PS（MPa） | 適用介質 | 工作溫度（℃） | |
| 殼體 | 密封 | ||||
| X44W-1.0C | 1.0 | 1.5 | 1.1 | 煤氣、油品 | ≤200 |
三通鑄鋼旋塞閥外型尺寸
| 公稱壓力 PN（MPa） | 公稱通徑 DN（mm） | 尺寸 | |||||||
| L | D | D1 | D2 | z-φd | □s | h | H | ||
| 1.0 | 25 | 145 | 115 | 85 | 56 | 4╳φ14 | 17 | 38 | 133 |
| 32 | 170 | 135 | 100 | 78 | 4╳φ18 | 18 | 45 | 152 | |
| 40 | 180 | 145 | 110 | 85 | 4╳φ18 | 24 | 55 | 212 | |
| 50 | 200 | 160 | 125 | 100 | 4╳φ18 | 28 | 74 | 260 | |
| 65 | 220 | 180 | 145 | 120 | 4╳φ18 | 32 | 82 | 295 | |
| 80 | 250 | 195 | 160 | 135 | 4╳φ18 | 40 | 95 | 327 | |
| 100 | 300 | 215 | 180 | 155 | 8╳φ18 | 45 | 135 | 425 | |
| 125 | 350 | 245 | 210 | 185 | 8╳φ18 | 54 | 154 | 482 | |
| 150 | 400 | 280 | 240 | 210 | 8╳φ23 | 62 | 172 | 512 | |
| 200 | 450 | 335 | 295 | 265 | 8╳φ23 | 75 | 195 | 605 | |
| 250 | 530 | 390 | 350 | 320 | 8╳φ23 | 85 | 230 | 660 | |
| 300 | 580 | 440 | 400 | 368 | 8╳φ23 | 100 | 263 | 760 | |
三通鑄鋼旋塞閥的主要零件材料
| 旋塞閥型號 | 閥體 | 塞子 | 填料壓蓋 | 填料 |
| X44W-10C | 鑄鋼 | 鑄鋼 | 鑄鋼 | 柔性石墨 油浸石棉盤根 |
