CGF系列等壓洗瓶灌裝旋蓋三合一機

本機主要用于灌裝作業，將沖洗、灌裝、封口三合一體，觸摸屏操作全過程，實現自動化，使用于聚酯瓶，塑料瓶。主要灌裝礦泉水、純凈術等不含氣液體，各部位可以根據瓶形自如調整，簡單快捷，穩定可靠。本機采用先進的PLC控制系統，控制機器的自動運行。進瓶使用風送裝置，輸出瓶鏈道采用可調速方式，與主機相互配合運行更穩定，操作簡單。自動化程度高，是礦泉水、純凈水等生產廠商的理想設備。

主要技術參數

1. 進瓶機構

（1）風送道與進瓶撥輪直連的進瓶方式。

（2）設有氣動擋瓶裝置。

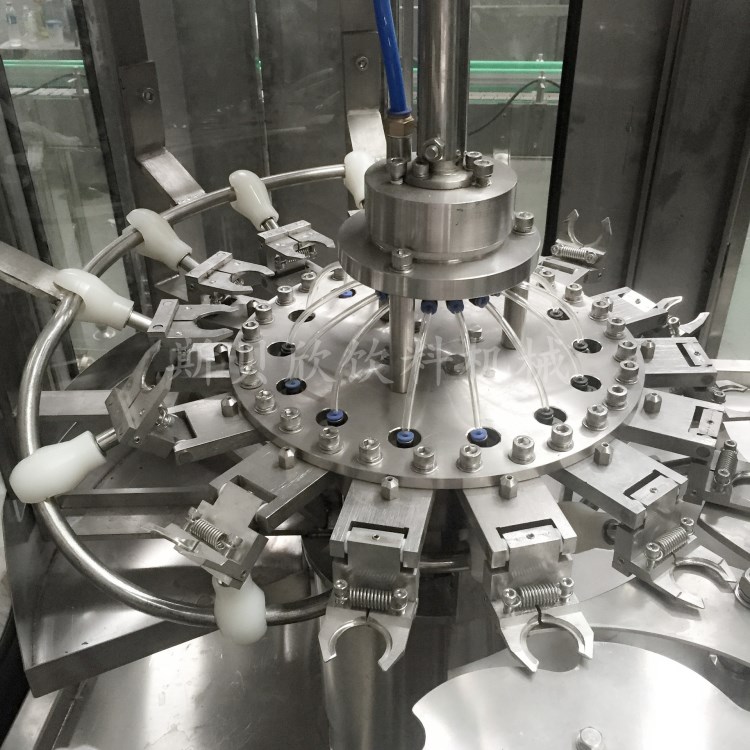

2. 沖瓶機

（1）旋轉盤全部用不銹鋼焊接而成。

（2）大型平面帶齒軸承，運轉平穩、可靠。

（3）翻轉式瓶夾，瓶夾卡住瓶頸部位，避免對瓶口螺紋部位造成的可能污染。

（4）專用的高效噴霧噴嘴，沖瓶水呈設定角度噴出，可沖洗到瓶子內壁任何部位，沖洗徹底并節約沖瓶用水。

（5）沖瓶噴嘴升降機構，噴嘴插入瓶中進行沖洗，使沖洗效果達到最佳，同時最大程度的減少沖瓶用水量，更適應大瓶的生產需求。

（6）沖瓶機動力由機架內傳動系統通過齒輪傳遞。

3. 過渡撥輪

（1）采用優質不銹鋼撥輪。

（2）設有卡瓶保護裝置。

4. 灌裝機

（1）重力灌裝，大型平面帶齒軸承，運轉平穩、可靠。

（2）旋轉盤全部采用不銹鋼制造。

（3）灌裝閥結構設計合理，灌裝量準確。

（4）液缸液位由浮球控制。

（5）灌裝機動力由機架內傳動系統通過齒輪傳遞

5. 旋蓋機

（1）設有旋蓋機進瓶檢測開關，與落蓋導軌和撥蓋盤連接處的鎖蓋氣缸連鎖控制瓶蓋的排出，保證無瓶時停止喂蓋，減少蓋子的損耗。

（2）落蓋導軌上設有防止反蓋通過及反蓋取出機構，同時裝有一組光電開關，當落蓋導軌上無蓋時會自動停止機器運轉，可以有效的避免無蓋瓶的出現。

（3）高效離心式理蓋方式，蓋磨損小。

（4）理蓋器設有缺蓋檢測機構，用于控制瓶蓋提升機啟停。

6. 出瓶撥輪

（1）卡瓶保護裝置

（2）托瓶底傳送方式，瓶底托板為一螺旋下降曲線，

7. 出瓶輸送鏈

（1）變頻調速式傳動電機，與三合一灌裝機保持同步，有效防止瓶子翻倒。

（2）出瓶輸送鏈上裝有光電開關，當出現堵瓶時，可控制三合一灌裝機減速并停機。

8. 機架

（1）機架由優質碳素鋼焊接而成，并進行表面防銹處理及噴涂，表面覆蓋不銹鋼板

（2） 三合一機傳動系統位于機架臺面下，由一臺主電機拖動，采用齒輪傳動方式。

（3）傳動齒輪采用鋼質齒輪與尼龍齒輪交叉布置方式。

9. 控制系統

（1）PLC自動完成三合一灌裝機由進瓶到出瓶的全過程控制。

（2）觸摸屏操作，生產速度、班產量計數、故障類別、故障發生點等均顯示在屏幕上，并可自動統計故障發生時間、故障類別等信息。
