微電腦恒壓供水控制器特點

液晶屏顯示

全漢字顯示

調試簡單、功能完善

各臺泵均有狀態顯示

小泵（穩壓泵）也可變頻啟動

連接線采用插拔街頭，安裝、更換方便

手動/自動一體，使用中可不加外部按鈕和指示燈

目錄

一、開孔尺寸…………………………………………3

二、接線方式…………………………………………3

三、試運行……………………………………………3

四、參數………………………………………………4

五、產品使用實例……………………………………4

一：開孔尺寸

XHW-1T2A

XHW-1T4A

二：接線方法式

XHW-1T2A接線圖

XHW-1T4A接線圖

三：試運行

1、 檢查電柜運行中有無明顯損壞。

2、 按照柜內標號正確接線。

3、 微電腦屏幕修改所需壓力參數：1號參數

4、 轉換開關置于手動，操作手動開關分別判斷工頻旋轉方向。調換電機線至全部正轉為至。

5、 轉換開關置于自動，系統進入全自動工作狀態，馬上觀察 變頻旋轉方向，若不對，變頻器內部U、V接線處互換即可。

6、 注意觀察屏幕顯示壓力和實際壓力相同，若有不同直接在

4號參數鍵入當前實際壓力即可（確認傳感器接線正確）

7、 其它參數原則上不用調，根據系統運行情況可作微調。

8、 運行穩定后可設密碼鎖定屏幕。

四：參數表

參數一覽表如下：

備注：

壓力聯動：

防爆壓力=設定壓力/3

壓力下限=設定壓力-0.09Mpa

超高壓力=設定壓力 0.20Mpa

小泵開壓力=設定壓力-0.03Mpa

小泵關壓力=設定壓力 0.03Mpa

喚醒壓力=設定壓力-0.06Mpa

頻率聯動：

休眠壓力=減泵頻率-5.0Hz

帶*號參數恢復設定不恢復

手/自動切換：

A/M端子“常開”為手動模式；A/M端子“常閉”為自動模式。

如果顯示的頻率或壓力和實際有差異，則進入“系統參數”中的第4和第7項（詳見附表一），進行壓力校準、頻率校準。進入到“系統參數”界面，向左、向右鍵移位，向上、向下鍵加1、減1，ESC鍵返回，ENT鍵進入參數菜單或者確認。控制器出廠默認無密碼，進入到如左圖3后，直接按ENT即可進入。根據實際情況設定壓力，量程選擇等根據實際頻率、直接輸入實際頻率，然后校準。根據實際需求設定頻率下限根據實際需要調節PID參數使系統壓力穩定。根據實際設定壓力或者電流信號。根據實際需要調節PID參數使系統穩定。ESC鍵返回主菜單，系統按照設定要求使供水系統穩壓。

1、壓力表接線方式與校準：

用表分別兩兩相量壓力表的三條線，其中電阻值較大的接控制器的3號端子《10V》和.5號端子《GND》剩下的一條接控制器的1號端子《AI》，接好后進入系統參數選擇壓力表的量程，再校正壓力即可，注意：如果壓力表指示為零這時候千萬不要校零，校個0.01即可，或者用手動將壓力打上去后再校正。校正后看看控制器的實際顯示壓力的變化和壓力表的一致，如果一致即可以使用，如果壓力表壓力上升《下降》控制器的顯示的實際壓力反而下降《上升》這時候只要將控制器的5號端子和3號端子上面的線互換即可，確認線接好后，調到第四組：壓力校準參數，把壓力表實際的讀數輸入進去按確認即可，注意同一個值不能校準兩次。操作兩次時表示誤操作，比如：壓力表讀數0.23Mpa輸入0.23后按ENT確認后即可。下次在校準時就不能輸入0.23，必須輸入另外一個值再校準

2、頻率校準：

調到第七組：頻率校準參數，把變頻器實時讀數輸入進去按確認即可，注意同一個值不能校準兩次。操作兩次時表示誤操作，比如：變頻器讀數42HZ輸入42HZ后按ENT確認后即可。下次在校準時就不能輸入42HZ，必須輸入另外一個值再校準

系統工作原理

手動運行： 控制器上電，默認為自動運行模式，長按《A/M》鍵進入手動運行模式。手動運行模式運行時，可以修改系統參數。在此模式下只控制各泵的工頻運行。建議任何參數修改都在手動模式下進行。 當泵停止時，按下對應的ON/OFF鍵啟動該泵工頻，對應指示燈亮紅燈。當泵運行時，按下對應的ON/OFF鍵停止該泵工頻運行，對應指示燈滅。 自動運行有兩種工作模式 工作模式一：定時供水模式（循環啟動模式）

系統開始工作時，進入自動運行，先由變頻器起動設定的泵號n運行，當壓力低于增泵壓力時，延時T1（增泵延時）則停止n號泵變頻，延時T2（變轉工延時）將n號泵切換成工頻運行，接著延時T3（工轉變延時）變頻器起動n 1號泵，供水系統處于“1工1變”的運行狀態。當壓力仍低于增泵壓力時，延時T1（增泵延時）則停止n 1號泵變頻，延時T2（變轉工延時）將n 1號泵切換成工頻運行，接著延時T3（工轉變延時）變頻器起動n 2號泵，使供水系統處于“2工1變”的運行狀態。當壓力仍低于增泵壓力時，延時T1（增泵延時）則停止n 2號泵變頻，延時T2（變轉工延時）將n 2號泵切換成工頻運行，接著延時T3（工轉變延時）變頻器起動n 3號泵，使供水系統處于“3工1變”的運行狀態。如變頻器的工作頻率已經降到減泵頻率（端子輸入和通訊同時有效）時，則延時T4（減泵延時）切除n號泵工頻，使供水系統處于“2工1變”的運行狀態。如變頻器的工作頻率已經降到減泵頻率（端子輸入和通訊同時有效）時，則延時T4（減泵延時）切除n 1號泵工頻，使供水系統處于“1工1變”的運行狀態。如變頻器的工作頻率已經降到減泵頻率（端子輸入和通訊同時有效）時，則延時T4（減泵延時）切除n 2號泵工頻，使供水系統處于“1變”的運行狀態。此時只有變頻器直接帶動一臺泵變頻運行，使供水管網的壓力保持恒定。如泵工作頻率降到休眠頻率時，則延時T5（休眠延時），停止變頻運行輸出，補壓5＃小泵開始工作。當小泵工作的時候，如果系統壓力下降到喚醒壓力時，停止小泵工作，同時啟動變頻運行輸出。以上過程周期循環。

工作模式二：高峰供水模式（直接啟動模式） 系統開始工作時，先由變頻器起動設定的泵號n運行，當壓力處于增泵壓力時，延時T1（增泵延時）啟動n 1號泵工頻，供水系統處于“1工1變”的運行狀態。 當壓力仍處于增泵壓力時，延時T1（增泵延時）啟動n 2號泵工頻，供水系統處于“2工1變”的運行狀態。 當壓力仍處于增泵壓力時，延時T1（增泵延時）啟動n 3號泵工頻，供水系統處于“3工1變”的運行狀態。 如變頻器的工作頻率已經降到減泵頻率（端子輸入和通訊同時有效）時，則延時T4（減泵延時）切除n 1號泵工頻，使供水系統處于“2工1變”的運行狀態。

如變頻器的工作頻率又降到減泵頻率（端子輸入和通訊同時有效）時，則延時

T4（減泵延時）切除n 2號泵工頻，使供水系統處于“1工1變”的運行狀態。 如變頻器的工作頻率又降到減泵頻率（端子輸入和通訊同時有效）時，則延時T4（減泵延時）切除n 3號泵工頻，使供水系統處于“1變”的運行狀態。 此時只有變頻器直接帶動一臺泵變頻運行，使供水管網的壓力保持恒定。 以上過程周期循環。1、系統的自動運行包括這兩種工作模式，系統開始運行時，首先判斷時間段1和時間段2，如果系統當前時間不在這兩段時間內則按照工作模式一運行。如果時間在這兩端時間內，則根據的內容運行工作模式一或工作模式二。2、自動運行中有定時換泵功能，系統上電后根據定時換泵時間，同時當時間到達設定時間后，并且只有一臺泵在變頻工作時，停止該泵變頻，延時T2（換泵延時）,T2時間到達后，啟動下一臺泵變頻工作。如果時間到，有工頻輸出則重新開始計時。3、在自動運行過程中，需自動判斷有泵不參與運行，如果有不參與運行的泵，則系統換泵時自動跳過此泵（包括工頻和變頻）。4、如果系統發現有故障發生時，例如3號泵故障，則系統自動設定3號泵不參與運行，但是顯示界面彈出3號泵故障提示。

常見問答

一、 首次開機顯示故障，為？

因為系統上默認為自動狀態，系統參數中，設定壓力為0.00Mpa，此時需要更改設定壓力為實際需要的壓力即可。

二、 實際壓力與顯示壓力不符，為？

可能有以下幾類原因。

1，此種情況下一般是參數設置不當引起的，首先確定第19項參數設置與實際壓力輸入信號匹配，此項參數需在手動模式下修改。

2，由于各個系統現場環境不同，比如壓力信號線的大小以及距離遠近不同，可能導致壓力信號減弱，這種情況下需要進行壓力校準，即第4項參數。

3，量程選擇和實際匹配，即第6項參數，此項參數需要在手動模式下修改。

4，檢查接線正確或者壓力表、壓力傳感器損壞。

5，檢查控制系統電源在正常工作范圍內。

三、 系統壓力不穩，容易震蕩，為？

可能有以下幾種原因：

1，壓力傳感器采集系統壓力的位置不合理，壓力采集點選取的離水泵出水口太近，管路壓力受出水的流速影響太大。從而反饋給控制器的壓力值忽大忽小，造成系統的震蕩。

2，如果系統采用了氣壓罐的方式，而壓力采集點選取在氣壓罐上，也可能造成系統的震蕩，空氣本身有一定的伸縮性，而且氣體在水中的溶解度隨壓力的變化而變化，水泵直接出水的反饋壓力和通過氣體的反饋壓力之間有一定的時間差，從而造成震蕩。

3，控制器的PID參數不當。一般情況下，每個現場情況有差異，需適當調節PID參數。

四、 小泵啟停過于頻繁，為？

在系統參數中，第20、21項參數“小泵開壓力、小泵關壓力”范圍設定過小。在所有主泵都關閉以后，當系統的實際壓力低于小泵開壓力時，小泵則啟動。隨著系統壓力的上升，使得系統的實際壓力高于小泵的關壓力時，小泵則被系統關閉。所以，解決問題的方法是將此項參數調節到合適的值即可。

五、 變頻器運行頻率與控制器顯示的頻率不符，為？

此種情況一般是參數設置不當引起的，首先確定第20項參數設置為“1”，即選擇內部PID控制，此項參數需在手動模式下修改。如果顯示頻率仍不相符則需要進行頻率校準，即第7項參數。

六、 控制系統與變頻器的抗干擾線接線？

為防止控制系統和變頻器的控制信號線受空間電磁場的干擾，可在這些控制信號線外層接屏蔽線，以提高系統的抗干擾能力。此時接線一定要注意，只能有控制器的一端或者變頻器的一端選取一點作為屏蔽的接地點。這樣才可系統的抗干擾能力。如果屏蔽線在兩端都接地，會使屏蔽線上產生電勢差，不但不能提高系統的抗干擾能力，反而加重外界對控制器的干擾。

其次，將模擬信號線和動力線分別走線，也能提高系統的抗干擾能力。

七、 系統工作時壓力高于設定值，為系統不停或水泵不減速？

如果壓力傳感器或遠傳壓力表反映的壓力和變頻恒壓供水控制器的液晶屏顯示的壓力不相符，只是壓力傳感器的壓力高于設定值，而液晶屏中反映的壓力并未超出，應該先進行壓力校準。如果壓力校準不了，則應檢查壓力表損壞，接線有問題。

八、 當壓力低于設定壓力時，長時間不啟動水泵是原因？

控制器的第18項參數“喚醒壓力”設定過低，適當把“喚醒壓力”設定更大值。

九、 顯示的實際壓力變化很慢，或者不變，為？

參數設置不當引起，首先確定第47項參數“加速系數”，如果此項參數調節過大會造成實際壓力顯示變化很慢，并且造成系統不穩。此時需要適當減少此項參數數值，如果調節此項參數還是沒有效果，則要檢查壓力表或者壓力傳感器損壞。 十、 系統正常運行過程中，變頻器頻率顯示很低，為控制器長時間不休眠？ 此種情況一般是參數設置不當引起的，首先確定控制器第16項參數“休眠頻率”，第17項參數“休眠延時”，如果休眠頻率低于第8項參數“較低頻率”，則系統會因為沒有辦法達到休眠頻率不執行休眠功能。

十一、假如水泵損壞或者不需要某臺水泵參加工作，該樣設置？在系統正常工作運行過程中，發現水泵出現了問題或者不希望某臺水泵參與工作，此時用戶只要進入“系統參數”，查看第26-30項參數，將有問題或不想其工作的水泵屏蔽即可。十二、系統的實際壓力很低，變頻器頻率也達到了較高值，系統長時間不增泵，為？一般是由于參數設定不當導致，首先確定第10項參宿“增泵壓力”，第11項參數“增泵延時”。如果參數“增泵壓力”低于實際壓力，系統將不會增泵，應將其適當增大。另外假如“增泵延時”設定過大，也會滯后增泵時間，可以將其適當調小。

五：產品使用實例

段子直接插拔

啟動畫面

XHW-1T2A前面圖

XHW-1T2A后面圖

XHW-1T4A前面圖

XHW-1T4A前后圖

穩態運行

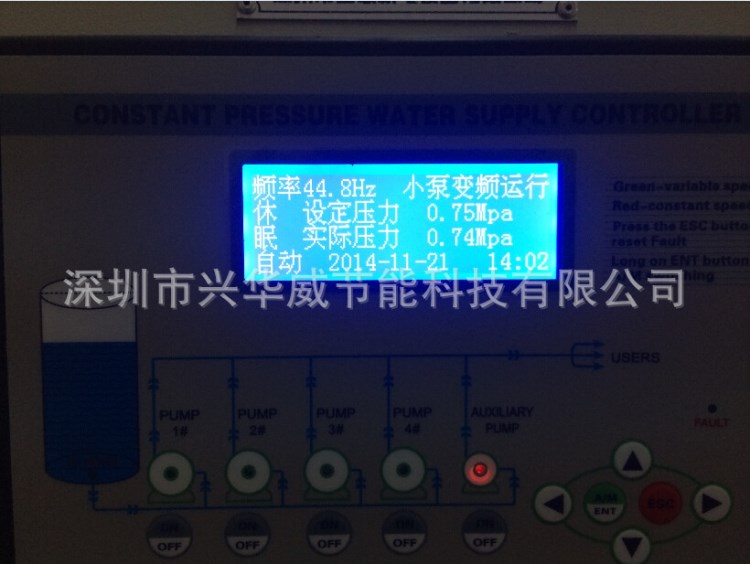

休眠小泵運行

全部休眠

工作現場

有限責任

非常感謝您選用本產品，全系列產品采用先進的微電腦技術，在嚴格先進的生產管理控制下制造而成，提供自代理商發貨日期起12個月的質保、保修售后服務。 在保修期內，零部件的維修或更換不影響原產品的保修期。當發現產品出現故障時，請先按照手冊說明詳細檢查并排除故障，如果故障無法排除，請與供貨商或近的服務中心聯系。

1，產品在保修期內正常狀態下使用，由于非用戶原因產生故障，本公司將提供保修服務。

2，對于非保修范圍的產品，在維修完成后將合理收取零部件費和維修費，并為用于維修的零部件提供3個月的保修期。

制造商恕不負責以下責任：
