型號
MST-600
類型
液壓式壓力試驗機
測量范圍
定制
測量精度
±1%
加工定制
是
產品編號：MST-600

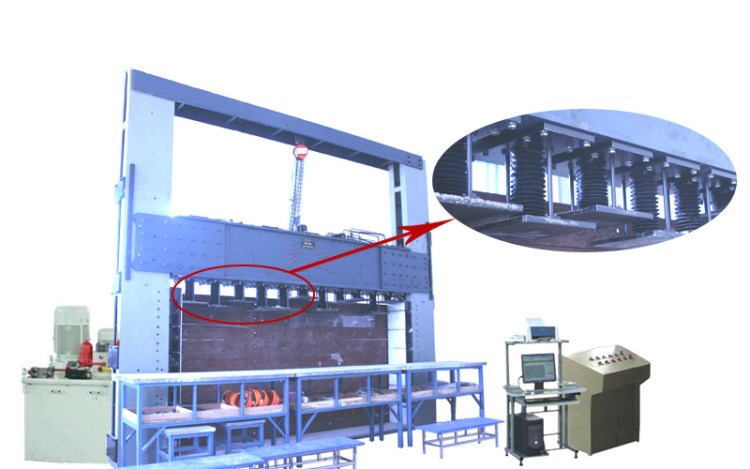

產品名稱：MST-600模擬試驗臺
產品類別：壓力試驗機系列
產 品 說 明
一、主要用途
主要應用于科研，教學部門模擬隧道的力學性能測試。
二、結構原理
本機采用鋼質框架結構，由上橫梁、移動橫梁、底梁及兩側的豎梁組成。上橫梁裝有手拉葫蘆，用于升降移動橫梁及前后兩側的槽鋼。移動橫梁、底梁及左右豎梁構成一個封閉的受力框架。移動橫梁上配置１１個垂向伺服油缸，左右豎梁上各配置６個水平伺服油缸，共２３個伺服加載油缸。垂向伺服油缸全部工作時，總力600kN，水平油缸全部工作時，總力400kN。
本機的的液壓系統采用共用油箱的獨立雙路液壓系統，垂向和水平方向各有單獨的油泵及控制閥，可按不同的試驗要求各關啟一組、二組、三組、四組伺服油缸。油箱采用大容量設計，并有風冷裝置，有長時間的工作能力。控制系統采用雙路獨立設計，工作時，垂直方向和水平方向可設置獨立的負荷加載速度、負荷保載點和負荷保持時間。控制閥采用力士樂伺服閥，控制采用工業控制專用ＰＣ機，以具備長時間不間斷工作能力。對試驗過程中兩個方向上的負荷---－時間數據均有記錄，可再現負荷---－時間曲線。
１、垂直加載系統
垂直加載系統由移動橫梁、垂直油缸組及底梁組成，設計時梁的安全系數大，具有足夠的抗彎性
能。垂向加載油缸均為雙向伺服油缸，共１１個，均勻分布工作長度內，活塞桿與壓板間采用剛性
聯結，壓板間留１０.５mm間隙，以保證不形成梁式傳遞，同時盡可能均勻的向試驗體傳遞壓力。
１１個伺服油缸分成四組，分別由電氣柜的“垂向一組”、“垂向二組”、“垂向三組”及“垂向四組”按紐
控制。
２、水平對置加載系統
水平對置加載系統由左右豎梁和安裝于豎梁內的兩組各６只伺服油缸組成。垂向加載油缸均為雙向
伺服油缸，左右各６個，共１２個，均勻分布工作長度內。活塞桿與壓板間采用剛性聯結，壓板間
留１０.５mm間隙，以保證不形成梁式傳遞，同時盡可能均勻的向試驗體傳遞壓力。１２個伺服油
缸分成四組，分別由電氣柜的“水平一組”、“水平二組”、“水平三組”及“水平四組”按紐控制。
３、液壓系統
２００升容積油箱，配備兩組４Ｌ／min的精密齒輪泵電機組，安裝在油源上的閥路塊對各伺服油缸
組分路供油，對單獨關閉的油缸組設置了換向閥，可以根據需要關閉和開啟。
４、控制系統
控制系統由一套工業控制ＰＣ機（含彩色噴打、１７寸液晶）、傳感器、專用雙路控制板卡、專用
控制軟件及執行元件力士樂伺服閥組成。
控制板卡采集傳感器上輸出的壓強信號，經模數轉換后傳遞給ＰＣ機，經由軟件分析、比較、計算
后，輸出控制信號經模數轉換、放大后調節伺服閥對液壓系統工作壓力作正向或負向調整，以達到
恒加荷或保載的要求。垂向加載和水平加載各自有獨立的傳感器和控制板卡，軟件單獨加以運算，
因此可設置獨立的負荷加載速度、負荷保載點和負荷保持時間。
三、 軟件特點
本軟件具有垂向、水平方向手動控制、閉環控制和自動程控等功能，具有多種試驗力等速、保載控
制等功能，操作非常簡單、直觀；軟件具有豐富的保護功能，各種功能按鈕嚴格互鎖，系統操作十
分安全可靠；控制系統軟硬件具有開放的結構、良好的模塊化設計，便于功能的升級、擴展；軟件
采用“虛擬儀器”設計技術，界面美觀，操作簡單，使用方便。
