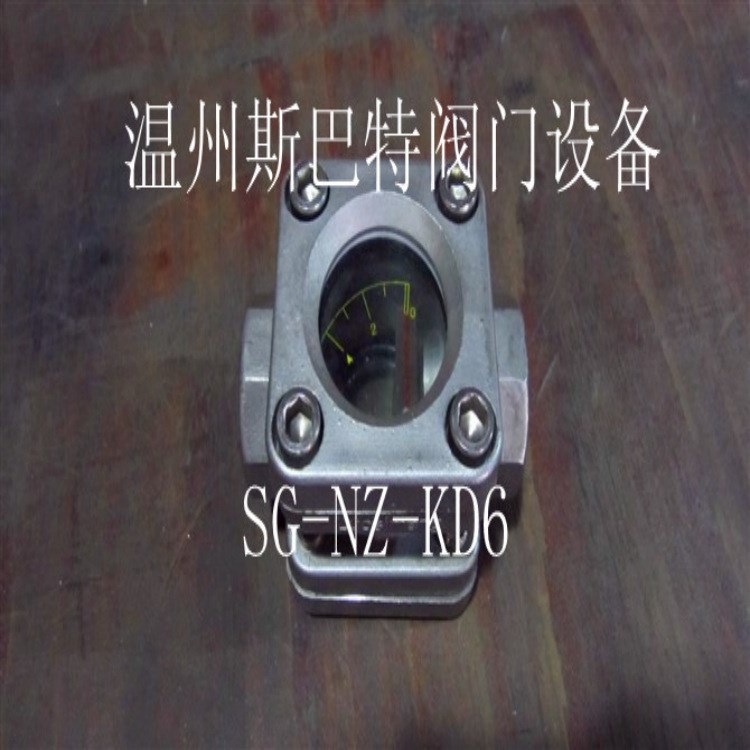

斯巴特機械式流量計

別稱：指針式流量計；指針式流量指示器；帶刻度流量計

型號：SG-NZ-KD6

機械式流量計（屬儀表閥門類）是觀察管道內介質流動情況及計量流量的必要附件。廣泛用于冷卻系統、潤滑系統、供燃料系統、化工、化纖、醫藥、食品、電站、泵設備等工業生產裝置中，能隨時觀察液體、氣體、蒸汽等介質的流動反應情況及流量大小，是保障正常生產不可缺少的附件。其主要連接方式：螺紋式、焊接式、法蘭式。

工作原理

通過視窗玻璃透光式前提下目視指針擺動角度與視窗刻度相吻合從而判斷介質是否流動或流速快慢、流量大小情況，從而達到管路及設備是否正常運行。

基礎知識

　斯巴特機械式流量計（屬儀表類閥門），經過長期的觀察、摸索和思考在電子流量計基礎上進行性能改良技術創新無須在閥體上安裝電子儀器的一種新型計量類產品。

結構組件

由閥體、玻璃視窗、指針、緊固帽、密封圈、彈簧六大元件組成。

閥體：碳鋼或不銹鋼鑄造

玻璃：鈣納玻璃；鋼化玻璃；硼硅玻璃；石英玻璃

指針：金屬材質

彈簧：特殊金屬材質

緊固帽：螺紋并帽；法蘭片

密封圈：丁晴橡膠墊片聚四氟乙烯墊片 金屬墊片 石墨墊片

設計特點

閥體一體化鑄造設計符合儀表閥門制造工藝，外形美觀精密高，抗壓能力更強。制造工藝數控化，質量更可靠。多元化連接方式適應行業標準更廣。安裝方式垂直或水平雙用，拆卸更便捷。雙視窗結構透視度高觀察更便利。視窗易拆卸，維護及保養一體化設計更合理。

其更為重要設計特點：

1、斯巴特機械式流量計無須在閥體上安裝電子儀器，利用指針與視窗刻度相結合情況下以機械式運行模式進行計量，克服了電子流量計需要電源啟動電子儀器達到計量流量效果，且無法在高溫高壓惡劣情況下進行作業的歷史性難題。

2、斯巴特機械式流量計無須電源啟動由介質流動沖擊力使指針機械式作業，且耐高溫高壓廣泛用于高爐冷卻系統、潤滑系統、供燃料系統、化工、化纖、醫藥、食品、電站、泵設備、石化工業等領域。

機械式流量計參數

螺紋連接

焊接連接

玻璃視窗的維護及保養

1、其玻璃視窗是用于觀察液體、氣體、蒸汽等介質的流動反應應保持干凈無灰塵。

2、視窗玻璃屬宜損件，安裝視鏡時要小心輕放。

3、玻璃耐溫耐壓有一定的局限，具體根據實際情況而定。

以下提供國家標準玻璃制造工藝物理實驗參數：

耐溫：鋼化硼硅玻璃≤200℃、石英玻璃≤1000℃、鋁硅玻璃≤450℃

耐壓：鋼化硼硅玻璃片≤2.5MPa、石英玻璃片≤10.0MPa 鋁硅玻璃≤6.4MP

4、允許急變溫度＜60℃，玻璃因溫差過大造成破裂。

玻璃檢測標準：參照《化工管道手冊》和HGJ501-502-86 《壓力窗口視鏡》設計制造和驗收。
