節流裝置安裝使用說明書

首先感謝和歡迎尊敬的用戶選用本公司的節流裝置與相關產品！

一.概述

節流裝置是差壓式流量計中的現場儀表，它將不能直接測量的流量值轉化為可直接測量的差壓（力）信號，它是差壓式流量計中的敏感元件，相當于眾多流量計中的傳感器。

一套完整的節流裝置應當包括：節流件、節流件的夾持件、與管道的連接件、密封件、緊固件及壓力的引出件等。

節流裝置分為標準節流裝置和非標準節流裝置兩大類。標準節流裝置是指按照國際標準ISO5167和國家標準GB/T2624設計、計算、制造、檢驗和安裝使用的節流裝置；此外的其它節流裝置都屬于非標準節流裝置。標準節流裝置是目前所有流量計中唯一一種無須進行實流標定既可確定其使用精確度的流量計。

本公司的專業技術人員有30年以上的節流裝置和流量儀表的設計與應用經驗，不僅能為用戶設計各種合格、優質的節流裝置，而且可為用戶解決各種流量測量難題、提供現場服務和進行人員培訓。

二.用途及特點

1.用途

節流裝置與差壓變送器、流量積算儀等組成差壓式流量計。大量地被用來測量充滿管道的各種流體——液體（無腐蝕性和強腐蝕性的；導電和不導電的）、氣體（干的和濕的）、蒸汽（飽和和過熱的）——的流量。它主要用于流體的總量測量，也有的用于流量的監控和調節。在國民經濟的各個部門應用極為廣泛，目前氣體和蒸汽的流量測量幾乎90%以上都仍采用節流裝置。

2.主要特點

用節流裝置測量流量與其它流量計相比主要特點有：

1）用介質廣泛，幾乎可用于所有液體、氣體和蒸汽。

2）口徑系列寬，從2mm—10m,且圓形、矩形截面皆可。

3）工作溫度范圍:－185—＋650℃；最高工作壓力:40MPa.

4）標準化程度最高，可不用實流標定即能確定其精確度。

5）品種、規格特別多，能適應各種不同工藝條件的測量。

6）價格便宜，口徑越大越明顯，而且維護量很小。

三.測量原理及流量方程式

1.測量原理

如圖一所示，當充滿圓管道的流體流經節流件時由于流通面積

的減小，流體在節流件處被強收縮并使流速提高即動能增加，動能的增加是由流體的靜壓力能轉化而來，于是在節流件前后就產生了壓力差（一般用△P表示）如圖所示在節流件前和后的適當位置

圖一 節流裝置測量原理

各開一個取壓孔并與水柱式差壓計相連則會看到有一個水柱差，這表明節流件前壓力高而其后低，且流量越大水柱差也越大，反之亦然．理論與試驗都證明壓力差△Ｐ的大小與流量的大小有著固定的關系，亦即壓力差的大小可以表征流量的大小，只要測知差壓

（△Ｐ）就可測知流量．

2.流量方程式

節流裝置的流體的體積流量公式為：

Q_V=A· ·ε·d²· (1)

由于質量流量Q_m= Q_V·ρ,所以有質量流量公式

Q_m=A· ·ε·d²· (2)

式中： A—與 的使用單位有關的常數； C—流出系數；

ε—可膨脹性系數,對液體ε=1； D—管道內徑;

d—節流件開孔直徑； β—直徑比,（β＝d/D）;

ρ—被測流體的密度; ΔP—差壓。

四.主要節流裝置產品

表（1）為本公司生產的主要節流裝置名稱、型號、規格一覽表。表中按標準節流裝置和非標準節流裝置兩大類分別列出，前者有標準孔板、標準（ISA1932）噴嘴、長徑噴嘴、古典文丘里管和文丘里噴嘴；后者有大口徑（D_N＞1000mm）孔板、圓缺孔板、偏心孔板、1/4圓孔板、環形孔板、耐磨孔板、錐形入口孔板、雙重孔板、內藏孔板、端頭孔板、限流孔板、大口徑（D_N＞1200mm）文丘里管、矩形文丘里管、插入式文丘里管、雙重文丘里管、機翼型測風裝置、均速（笛形）管、V形內錐節流裝置、楔形節流件、彎管節流件等。

五.結構及主要技術參數

無論是標準節流裝置還是非標準及流裝置它們的工作原理都是相同的，可是由于節流件的幾何廓形不同、取壓方式不同、應用的具體工藝條件（主要指工作壓力和溫度）不同，所以節流裝置的具體結構也是多種多樣。這里將一些常用的節流裝置結構圖和參數分述如下。

1.標準孔板

1）主要參數：

—公稱通徑：50≤D_N≤1000mm. —雷諾數：R_eD≥ 8000.

—工作壓力：P_N≤32MPa. —工作溫度：－185—650℃。

—直徑比0.1≤β≤0.75。 —精確度： %＝0.5—1.0%。

2）結構簡圖：

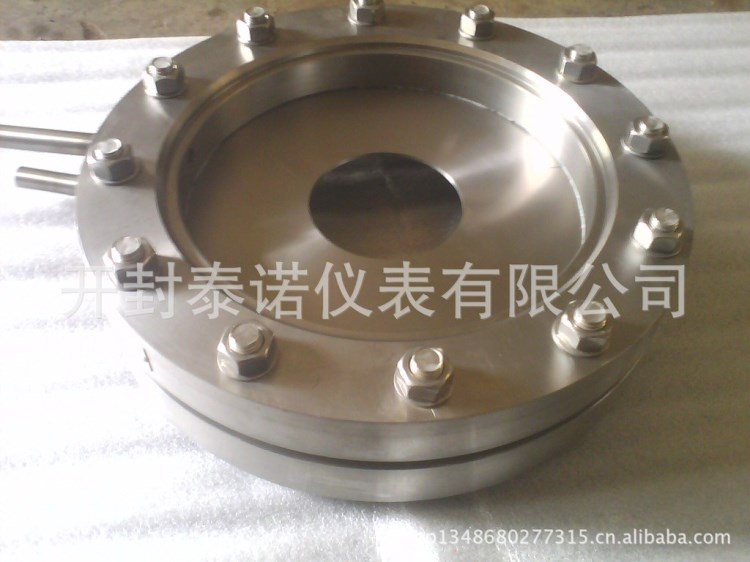

圖1 環室取壓標準孔板 圖2直接鉆孔取壓標準孔板

圖3 法蘭取壓標準孔板 圖4 焊接式高溫高壓標準孔板

圖5 金屬墊法蘭取壓標準孔 圖6 高壓（32MPa）透鏡
