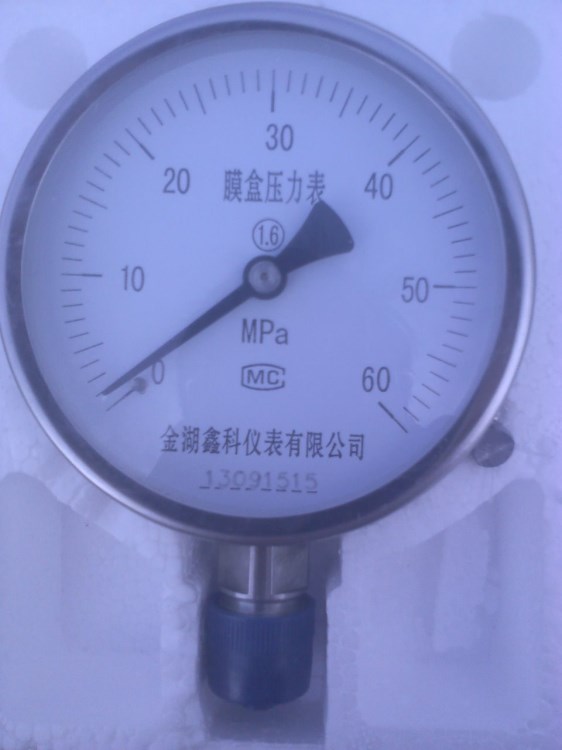

一、產品簡介
YE-100不銹鋼膜盒壓力表的作用原理是測量介質的壓力作用在膜盒腔內側，由此產生的彈性變形與壓力通常呈線性，壓力敏感元件的變形幅度取決于介質壓力的大小，可用來間接的測量介質的壓力。
膜盒壓力表因其壓力敏感元件是由兩塊波浪型的金屬膜片組成，故而稱之為膜盒壓力表，它與一般壓力表不同之處壓于它能量測較為微小的壓力，故又稱微壓表，臺灣稱之為水柱表或微壓計，又因其通常用于燃氣設備及燃氣管路上所以也有人稱之為燃氣壓力表。該類機械式壓力表的壓力敏感元件通常是由兩塊連接在一起的圓形波浪型的金屬膜片組成，也有單膜片結構的，其材料通常為銅盒金，如磷銅，鈹銅，用于特殊工作環境或用于特殊壓力介質時通常選用不銹鋼材料或其它合金金屬，不銹鋼通常會使用SUS304型或SUS316及SUS316L型。
膜盒壓力表壓力值的大小通過齒輪及連桿傳遞到終端指示裝置（指針及刻度盤）顯示。膜盒壓力表一般用來測量氣體的壓力，并能量測微壓，量程和量測的精度，通常取決于表盤大小（膜盒的大小）和壓力敏感元件的材質，PIONEER微壓表通常都有過壓保護裝置，能在一定程度上防止壓力過大造成的儀表損壞，但是其作用是有限的，不能依賴于該功能，在選擇量程時一定要注意，以免造成不必要的損失。當幾個膜盒敏感元件疊放在一起后會產先較大的傳遞力來量測極微小的壓力，膜盒壓力表的測量范圍在0~2.5mbar到0~1bar,量測的精度在0.1~5級。因為各地區海拔高度不同，及使用儀表的工作環境溫度不同，因其壓力指示極其敏感，故而會造成指針不在零位，PIONEER的微壓表都設有調零裝置，能適于各種工作環境。
另外PIONEER的工程師提示，膜盒壓力表因其結構的獨特性，在量測液體時會受到重力和張力的影響，精度會大幅下降，在理論上膜盒壓力表不適用于量測液體壓力，如有一定要量測液體微壓的，請與本公司技術部聯絡，我們將竭誠為你服務。
二、YE-100不銹鋼膜盒壓力表技術參數
表頭外徑
※63mm(2.5inch)
※70mm(2.75inch)
※76mm(3inch)
※100mm(4inch)
※150mm(6inch)
安裝形式
徑向安裝型
軸向安裝型
軸向前(法蘭)帶邊安裝型
壓力量程
真空型:-76~0 cmHg (MAX)
-1.5~0 KPa (MIN)
壓力真空型:-1~0~1KPa(MIN)
-30~0~30 KPa(MAX)
低壓型:0~250pa......3KPa
中壓型:0~3KPa......50KPa
高壓型:0~50KPa....100KPa
接頭鏍紋
63mm(2.5inch)：M14*1.5或G1/4或1/4PT
70mm(2.75inch)：G3/8或1/8PT或1/4PT
76mm(3inch)：M16*1.5或G3/8或3/8PT
100mm(4inch):M20*1.5或G1/2或1/2PT
150mm(6inch):M20*1.5或G1/2或1/2PT
外殼材質
碳鋼烤漆,鐵殼噴塑,鐵殼鍍鉻,鑄鋁
不銹鋼1Cr18Ni9Ti(SUS304)
防護等級
IP65
指針材質
塑制 ※ 鋁制
精度等級
表頭在常溫條件下:
63mm(2.5inch)：5%f.s.或1.6%f.s
70mm(2.75inch)：2.5%f.s.或1.5%f.s.
76mm(3inch)：2.5%f.s.或1.5%f.s.
100mm(4inch):1.5%f.s.或1.0%f.s.
150mm(6inch):1.0%f.s.或0.6%f.s.
膜盒材質
青銅,磷銅,不銹鋼SUS304,SUS316,SUS316L
機芯材質
銅合金,不銹鋼SUS316
安裝環境
不銹鋼殼類:可適應無酸，堿或對不銹鋼無腐蝕的氣體或液霧的工作環境。
全不銹鋼類:可適應有弱酸，弱堿或對不銹鋼無腐蝕的氣體或液霧的工作環境。
接頭材質
銅合金,不銹鋼SUS316
刻度單位
mBar,kpa,mmAQ,mmHg, inH2O,
mmWater, met H2O,mmH2O,pa
認可標準
GB1226-86/ASME B40.1
刻度盤材質
鋁制
隨機附件
合格證,使用說明
罩圈材質
不銹鋼1Cr18Ni9Ti(SUS304)
可選項目　
*高溫介質量測可選配：翅片散熱器，冷凝散熱器。
*如有安裝位置的限制可選配：不銹鋼連接彎管，不銹鋼延長連接軟管。
*如用于壓力脈沖較大的介質可選取配：不銹鋼緩沖彎管或阻尼器。
*如需要在不用或更換壓力表時不停機做業，須隔斷壓力表和被測介質的可選配壓力表開關。
鏡面材質
壓克力,PC,玻璃,鋼化玻璃
使用溫度
-30~50℃（工作溫度持續高于８０℃建議外加散熱裝置)
相對濕度
10%~80%(RH)
訂購須知
1，請注明所需壓力表的表頭尺寸。
2，請注明所需壓力表的量程。
3，請注明所需壓力表的安裝形式。
4，請注明所需壓力表的接口類型。
5，請注明所需壓力表量測介質工作溫度。
適用介質
鐵殼及碳鋼殼類:適用于對銅或銅合金無腐蝕的靜壓氣體或蒸氣,如空氣和煤氣等。
不銹鋼殼類:適用于對銅或銅合金無腐蝕,的靜壓氣體或蒸氣。
全不銹鋼類:與不銹316或316L不發生反應的的氣體或蒸氣.
