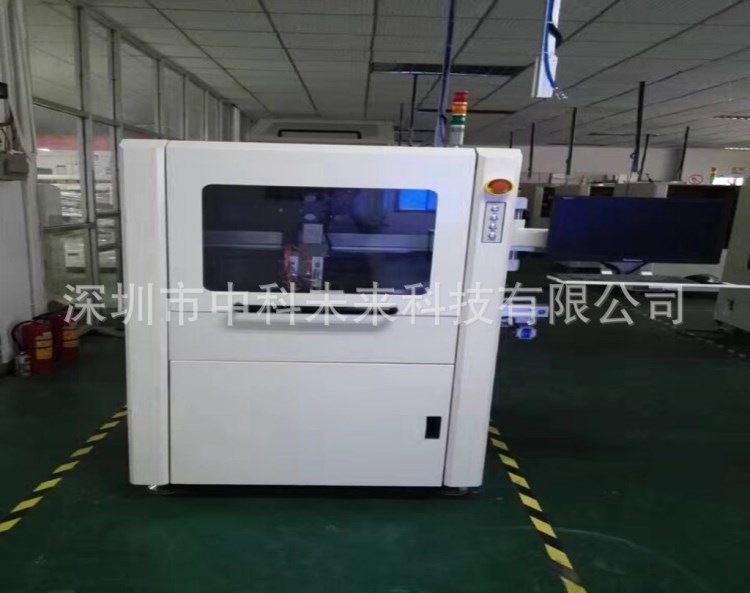

旋轉選擇性三防漆涂覆機
一、外形尺寸
二、功能說明：
1、控制部分：工控機加板卡控制，顯示器采用17寸冠杰顯示器、聯想大滾輪鼠標鍵盤操作方式控制，編程簡單，操作方便；操作軟件是自主開發的，維護方便；編輯工作程序時，操作者可以根據PCB板上元件之間的寬度不同而選擇不同的噴槍，并可以根據PCB板上元件高低的不同任意上升下降。設備能儲存所有已經編輯好的程序，操作者可以根據不同的PCB板調用相應的程序。無工件噴涂時可自動浸泡膠槍，能有效地防止因膠水干涸而堵塞膠槍與膠管。
2、機架部分：機架采用加厚方通焊接而成，整體結構結實牢固。平臺為60mm厚大理石，強度高、耐沖擊，確保運動系統保持在穩定、的平臺上工作。鈑金采用靜電噴粉烤粉的工藝完成，外觀精美。
3、工作部分：采用滑軌、絲桿和松下伺服馬達組成XYZ三軸運動平臺，XY軸是自主開發的密封滑臺，可，在設備在工作時，霧化的膠水不會附著在絲桿滑軌上。具有穩定、高精度的運動控制效果。C軸旋轉，可根據不同的噴涂工藝選擇噴閥，提高工作效率。另外，膠閥都帶有日本SMC滑臺氣缸控制，平穩且精度高。噴槍使用點膠槍和高精度霧花噴閥，噴幅寬窄可調；霧花調壓閥采用精細調壓閥，穩定的氣壓系統保持出膠量的一致性，更能有效地控制邊緣清潔度。
4、輸送部分：動力使用86步進電機，可即使在粘度較高膠水附著在鏈條上時仍能保持運輸動力；自主開發的輸送線鋁材方便、美觀，輸送方式為鏈條傳動，輸送寬度以齒輪傳動的方式進行手動調節，調節精度更高，調節范圍為50-600毫米；鏈條為2分帶擋片加長銷不銹鋼鏈條。
5、壓膠裝置：5升儲膠桶。
6、抽風裝置：采用靜音抽風機，小巧、耐用、安靜。
7、浸泡裝置：利用自制不銹鋼容器，設計巧妙、更換方便。
8、照明檢測部分：設備配有照明系統，并自帶ＵＶ檢測光源，方便實用。
9、清洗功能：設備帶自動清洗功能，方便清洗。
三、設備參數
機體參數 | ||
外型尺寸L*W*H | 1300*1080*1800(mm) | |
重量 | 450kg | |
運動部分 | Ｘ、Y、Ｚ軸為伺服電機傳動。C軸（旋轉頭）步進電機。 | |
PCB輸送部分 | ||
PCB傳輸高度： | 900
| |
