品牌
鑫良
型號
GL41H
原理
加壓過濾
用途
固液分離
樣式
Y型

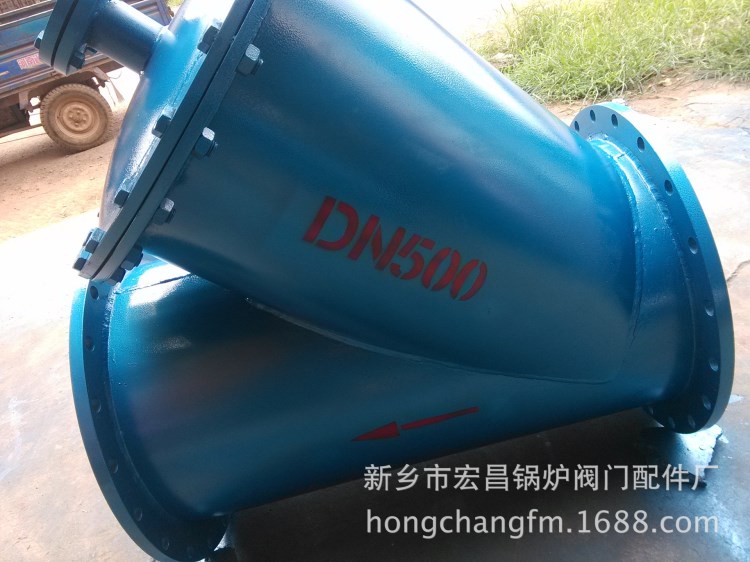

過濾器（GL41H-16）
法蘭連接過濾器是管路中各種泵、閥的主要配件。它適用于公稱壓力≤1.6MPa的管路上，主要用于過濾蒸汽、空氣、水等介質中的污垢、銹塊等雜物。
產品介紹：過濾器是輸送介質的管道系統不可缺少的一種裝置，其作用是過濾介質中的機械雜質，可以對污水中的鐵銹、沙粒等進行過濾以保護設備管道上的配件免受磨損和堵塞。
產品性能：
零件材料：
零件名稱 | 材料 |
閥體 | 灰鑄鐵 |
閥蓋 | 灰鑄鐵 |
過濾網 | 不銹鋼 |
性能參數：
型號 | 公稱壓力 | 試驗壓力 | 工作溫度 | 適用介質 | |
強度(水) | 密封(水) | ||||
GL41H-16 | 1.6 | 2.4 | 1.6 | ≤180 | 水、蒸汽 |
外形尺寸：
通徑DN | L | D | D1 | D2 | b | Z-фd |
25 | 150 | 115 | 85 | 65 | 14 | 4-ф14 |
32 | 180 | 135 | 100 | 78 | 16 | 4-ф18 |
40 | 190 | 145 | 110 | 85 | 16 | 4-ф18 |
50 | 220 | 160 | 125 | 100 | 16 | 4-ф18 |
65 | 250 | 180 | 145 | 120 | 18 | 4-ф18 |
80 | 280 | 195 | 160 | 135 | 20 | 8-ф18 |
100 | 310 | 215 | 180 | 155 | 20 | 8-ф18 |
125 | 340 | 245 | 210 | 185 | 22 | 8-ф18 |
150 | 400 | 280 | 240 | 210 | 24 | 8-ф23 |
200 | 480 | 335 | 295 | 265 | 26 | 12-ф23 |
250 | 600 | 405 | 355 | 320 | 30 | 12-ф25 |
300 | 635 | 460 | 410 | 375 | 30 | 12-ф25 |
350 | 690 | 570 | 470 | 435 | 34 | 16-ф26 |
400 | 790 | 620 | 525 | 485 | 36 | 16-ф26 |
450 | 880 | 680 | 585 | 535 | 44 | 20-ф30 |
500 | 1150 | 790 | 650 | 608 | 48 | 20-ф34 |
