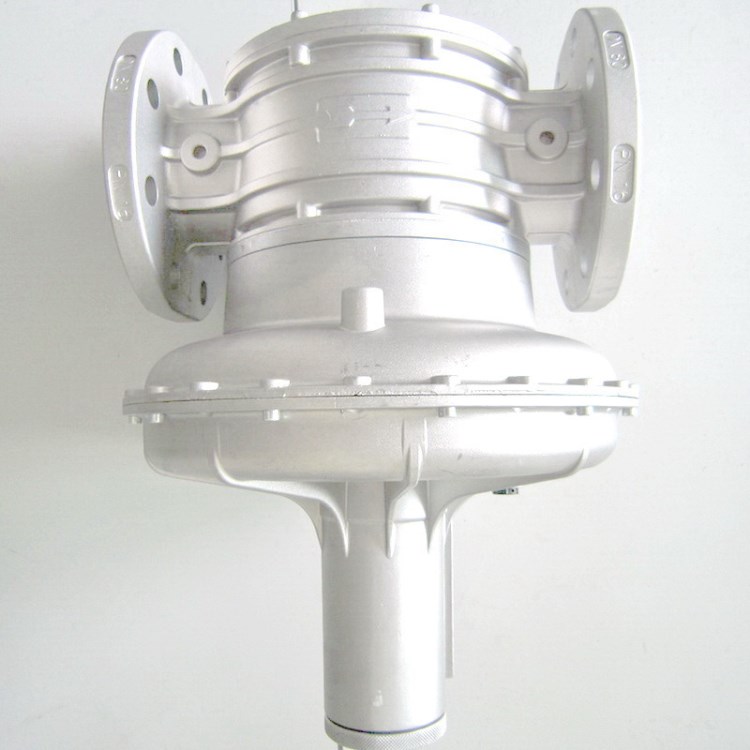

AG/RC 系列
燃氣/ 空氣比例調節閥
簡述：
意大利MADAS（馬達斯）AG/RC 系列是一種新型的燃氣與空氣比例調節閥。它主要應用在諸如各種
工業窯爐、燃燒爐等需用燃氣與空氣比例調節的地方。是按照UNI EN12067-1 和UNI EN 12078 準則制
造，并獲得歐洲CE 認證和ISO9001 質量認證的新型燃氣設備。
技術參數：
1. 閥體材料：壓鑄合金鋁
2. 密封材料：NBR 橡膠
3. 金屬內件：不銹鋼和黃銅
4. 適應溫度：-15益- 60益
5. 調節范圍：燃氣/ 空氣：1/1 或1/2-1/20
6. 連接方式：螺紋接口（DN15-DN50）符合EN10226 標準
法蘭接口（DN65-DN100）符合ISO 7005 標準
7. 燃氣壓力調節：0.2mbar-120mbar
8. 燃氣較高壓力：500mbar
9. 適用介質：煤氣、天然氣、液化石油氣等無腐蝕性氣體
10. 公稱壓力：PN16
AGP 02 DN15 120
AGP 03 DN20 120
AG 04 DN25 120
AG 05 DN32 160
AG 06 DN40 160
AG 07 DN50 160
AG 08 DN65 290
AG 09 DN80 310
AG 10 DN100 350
功能與安裝：（如剖析圖所示）
— 空氣/ 燃氣比例調節閥是在空氣壓力變動時，保持空氣、燃氣比例恒定的設備。
—它可以使空氣/ 燃氣比例達到1:1 或混合比例數從1:2 至1:20。
—空氣/ 燃氣比例調節閥必須按氣流流動方向安裝，按箭頭（在閥體上）所指方向水平安裝。（按安裝
示例）。
—進氣端壓力必須高于控制端壓力。
—為了使空氣/ 燃氣比例達到1:1，必須直接把圖示中空氣取樣管③和連接器①合適的連接。
—為了使空氣/ 燃氣比例從1:2 到1：20，必須調節如圖⑩所示的調節器調節流量。
—安裝如安裝圖所示。
—空氣壓力表與圖示中④連接。
—調節圖示中⑤確保空氣順暢。
—通過調節圖示中②達到所要求的空氣設定值。
調節方法：
燃氣/ 空氣比例調節：1:20
設定：空氣壓力：0-400mbar
燃氣壓力：0-20mbar
1. 先將圖示中②螺絲擰緊，關閉氣源。
2. 調節伺服馬達。空氣壓力較高設定在400mbar。
3. 慢慢擰開圖示中②螺絲，然后調節圖示中⑦調節螺絲，使燃氣出口壓力設定在20mbar
（在壓力表上可讀出）。
這樣整個設定結束。當空氣壓力在0-400mbar 變化時，燃氣壓力在0-20mbar 之間。
