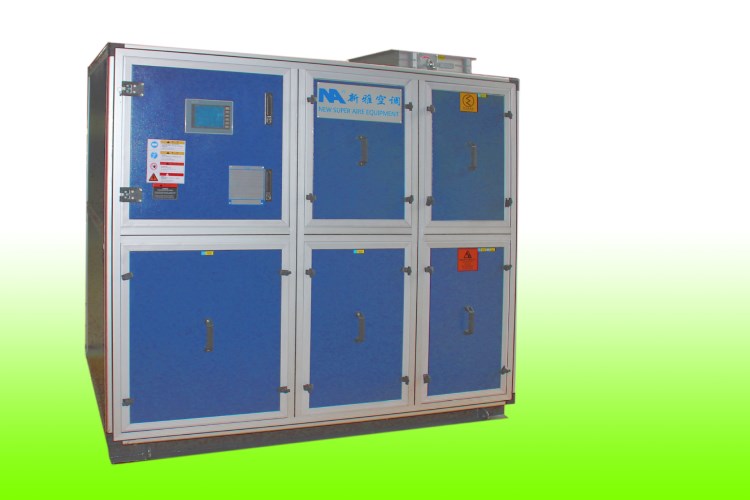

1、新雅泳池熱泵型恒溫恒濕機組介紹

新雅全工況泳池熱泵型恒溫恒濕機組的應用（集除濕、空調、泳池水加熱、智能換氣、精密控制于一體），將外間空氣有效利用，從經濟和舒適意義上講，都是選擇；其特點是可根據四季不同工況自動運行，節能環保及舒適性優點更加明顯；將空間能量回收與自然能量利用有效結合，實現了人與自然的和諧共存。

2、產品性能特點

制冷系統：

1） 五種功能整合的設計，泳池空間除濕，同時回收熱量，加熱空氣和池水，并實現智能換氣和精密調節功能，與傳統的通風除濕相比，平均節約費用40%~60%。

2） 壓縮機、熱力膨脹閥等關鍵零部件均為產品，性能；

3） 機組采用渦旋式壓縮機，活動件少，噪音低，效能高，其冷媒管路均以銅焊鏈接，沒有見墊圈或絲扣的密封連接方式，以排除泄露機油或冷媒的可能。

4） 可選配室外機組（室外冷凝、空調功能、室內空氣制冷功能）

5） 可選配空氣輔助加熱（電加熱、熱水加熱、蒸汽加熱等）

6） 空氣換熱器噴防腐蝕材料，可選全銅盤管。

7） 風機及電機使用的選型軟件進行優化設計，以便獲取的工作點、效率和噪聲級。

控制系統特點：

1） 機組控制系統采用PLC控制，控制，故障率低，檢測維修方便，配有有線遠程控制接口（有線布線距離在50米內，加隔離接口可達1000米），可儲存顯示及設定泳池水溫，空氣溫度、空氣濕度等參數，方便客戶在值班室監控（遠程監控提供RS485接口）

2） 可選室內冷表面防結露控制

3） 人機界面友好，控制方便。

4） 多重保護功能，機組安全平穩運行。

結構特點：

1） 所有關鍵部件（壓縮機、控制系統等）安裝于和泳池回風分開的隔間內，防止腐蝕。

2） 機組外殼及機構都噴涂環保樹脂防腐涂料。

3） 采用模塊化設計，較大限度的適應客戶靈活和個性化的需要，也滿足產品過程的標準化；

4） 方便的檢修門和可拆卸面板，使設備內部構件都擁有一個開放性的檢修空間

5） 可選購智能換氣系統，通過部分新風的經濟運行模式，實現智能換氣。

6） 機組室內機房安裝，可選配室外露天安裝

7） 恒溫除濕機組有外殼配有鉸鏈連接的雙層板式門，便于維護時開啟用。

8） 結構形式分為標準型和非標準型。

三、泳池空間能量回收原理

這個系統能夠回收用于除濕所耗的熱能。為運行這個系統所消耗的電能要少于回收的熱能。大體而言，每消耗1KW的電能，能夠回收3~4KW熱能。

四、帶智能換氣系統原理

在一年中較冷的時期，被冷卻和除濕之后的回風，依然比外面的空氣熱。在上述的這些時間中，智能換氣系統把大部分的回風和小部分外面的新風混合后，重新加熱并送回到泳池空間。

在一年中溫度適宜的時期，在一些情況下室外新風狀態要好于除濕后的回風。在上述的這些時間中，回風通過智能換氣系統被拍出，室外新風（全新風），或者一定比例的新風和回風的混合氣體通過智能換氣系統進入除濕機組，除濕加熱后被送回到泳池空間。

智能換氣系統是在除濕機組干燥空氣、回收能量的同時，引入室外新風參與空氣循環，減少電能的消耗，大大降低了機組的運行成本，同時了室內空氣品質。

機組安裝注意事項：

1 注意熱泵型恒溫恒濕機安裝位置，要求保留適當維護空間，并且注意安裝于通風，安全的場所。

2 熱泵型恒溫恒濕機風管安裝連接應當牢固、保溫、防腐、氣密性好，處理風館內必須安裝調節風閥。

3 池水輔助加熱恒溫水單元系統應設排污閥，自動排氣閥，進水側過濾器，安裝時應考慮機組的維修，承重，承壓。

4 送回風，送回水口應設置合理，以免造成風路或水流短路，影響使用效果。

5 熱泵型恒溫除濕機組需按要求設置凝水管，以排除除濕凝結水，凝結水管須設置水封。

6 室外機組應放置于室外適當位置，室外機組通風良好，盡量避免陽光，雨雪，動物等不利因素的影響，當室外不適合單獨放置室外機組時，可考慮使用冷卻水塔，或引入冷凍水散熱。

參數

游泳池場館熱泵恒溫除濕空調系統設計的注意事項：

1、 泳池空間空氣溫濕度控制與池水溫度控制

空氣溫度通常比泳池水溫度高1~2℃。

室內需要維持負壓，以避免含氯空氣到處擴散，而生活空間空氣維持正壓，以避免室外空氣滲入室內影響室內空氣質量。

對一些舒適性泳池（如酒店泳池）水溫會取高一些（28~30℃），相應的空氣溫度亦要比水溫高1~2℃，空氣溫度比水溫高的目的是為了降低池水的蒸發量，同時提高舒適性，使游泳的人從水里上到岸上后不至于有冷的感覺。

室內泳池空氣調節和生活空間空氣調節區別在于：生活空間空氣因人夏天穿的少，而冬天穿的多，而游泳的人穿著一年都是一樣，因此生活空間夏天空氣溫度可取25℃左右，冬天空氣溫度可取1825℃左右，而室內泳池空氣溫度一年都取28℃左右。

池水加熱及恒溫系統需要另配。

2、 泳池空間的空氣處理方法

傳統的采用通風除濕，屬直流式系統，一般要求排風量為每小時3倍的泳池室內容積以上，這種方式不能控制相對濕度，在戶外含濕量大于室內含濕量時，不能降低室內相對濕度。

“新雅”泳池場館專用熱泵型恒溫除濕系統采用混合式系統，利用冷媒壓縮機系統的蒸發盤管對室內空氣進行降溫除濕，其新風量按美國ASHRAE標準62.1-2004:0.48CFM/ft2(2.4L/s
