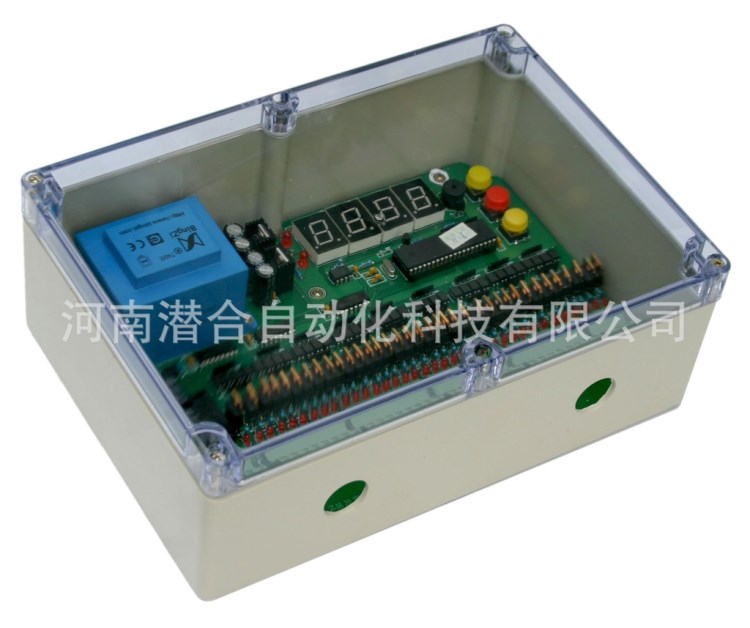

QYM系列除塵通用程序控制儀核心控制部分采用微電腦控制芯片，該芯片具有低功耗、高速、高、強搞靜電、強抗干擾等特點，大大提高了產品的性。

同時采用看門狗電路、軟件陷阱與冗余、掉電數據保護、數字濾波等技術使控制儀具有很強的抗干擾能力。

QYM系列無觸點控制儀集成脈沖控制儀系列產品，是專為脈沖袋式除塵器而設計，該系列產品是緊跟現代電子科學的迅猛發展，采用了目前較先進的數字集成電路，通過長期從事袋式除塵控制系統的現場設計及自動化產品的開發制作經驗，博采眾家同類產品所長而全新設計推出的一種新型產品。

該系列產品具有小型化、多功能、低 功耗、高集成度、強抗干擾、經久耐用、操作維護簡單等諸方面的優點。大大滿足了各種脈沖袋式除塵器主機的配套使用。

目前該系列產品分為QYM-MB-AA型QYM-MB-AD型QYJ-MB-AA型QYJ-MB-AD型四種規格,外形美觀，操作使用方便。QYM系列無觸點集成脈沖控制儀是袋式除塵器噴吹清灰系統的主要控制設備，它的輸出信號直接控制電磁脈沖閥，采用壓縮空氣對濾袋循序噴吹清灰，使除塵器的阻力保持在設定范圍內，以除塵器的處理能力和收塵效果。 脈沖控制儀設有1門-10門，10門-20門，20門-36門，電壓220V、24V。

產品介紹：

采用獨特的抗干擾技術,能夠確保在惡劣的工業環境下穩定、的工作，可完全替代PLC控制。

采用多功能快捷鍵結合四位半的數碼管顯示，可方便的進行控制參數的修改操作，并可以在控制儀工作時顯示過程參數，完全替代PLC控制時的人機界面。

采用標準B型尺寸的標準儀表外殼，可直接安裝在控制柜的面板上，既增加美觀性，也可直接顯示將各路輸出點的狀態。

采用外置多功能輸入端口,可適用于外接壓差開關控制或外置開關 定時控制的兩種情況，也可以實現控制儀與遠端DCS系統的聯網控制。

采用固定端口輸出的卸灰閥控制信號,可通過面板設定,實現卸灰周期及卸灰時間的設定，也可以將該信號作為周期循環的結束信號，用于與DCS通訊時的周期結束反饋信號。

采用可編程組合輸出方式，可實現輸出在18 1點以下的反吹風除塵器的一機搞定。通過設定參數，可組合出M進風閥 N反吹風閥的組合方式，輕松實現M N點開關量輸出。采用大功率無觸點器件輸出，可實現輸出點的實時輸出，改善了繼電器輸出的滯后現象。

采用雙保險短路保護輸出，各個輸出點均有輸出指示。結合快速質量判斷組合鍵，可方便的判斷控制儀的故障部位，實現免拆機狀態下的輸出故障判斷。采用快速熔斷保險，在輸出短路的情況下可實現保險管的提前熔斷，保護無觸點器件。

技術參數如下:

進風閥數:1-9個

反吹風閥數1-9個

進風閥工作時間: 3-999S

反吹風閥工作時間:3-999S

閥間隔：3-999S

室間隔：3-999S

室清灰次數：1-99次

周期間隔:1-9990S

卸灰周期:0-99次

卸灰時間:0-99S

落塵時間:1-99S

輸入電壓：AC 220V

輸出電壓：AC 220V

外型及安裝尺寸：

安裝接線圖：

河南潛合自動化科技有限公司脈沖噴吹控制儀型號技術參數：
