取樣板
材質
PCB
產品用途
高壓變壓器取樣
適用范圍
火電廠、水泥廠、環保設備
品牌
環眾環保
型號
MVC-196-04B(D)
規格
MVC-196-04

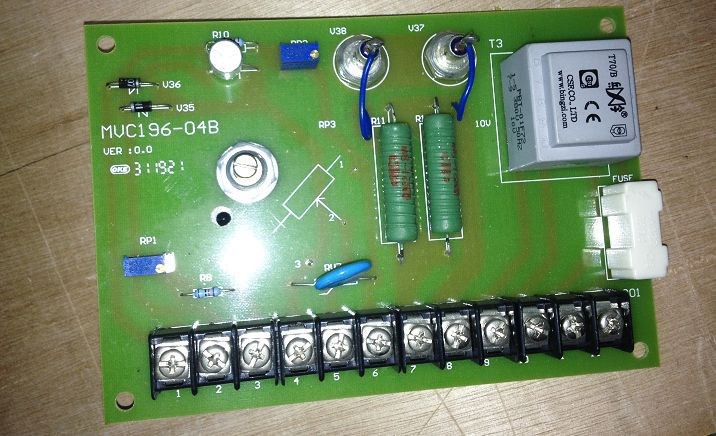

把高壓硅整流的變壓器的一次電壓、二次電壓、一次電流、二次電流，通過隔離降壓，變成標準的工控信號0~5V，給高壓控制器取樣，顯示，保護用等,訂貨請注明高壓表用1MA表還是100UA表，和H型的的DAVC板通用，也可作為其他廠家控制柜改造用，各管腳的含義為：1,-121二次電壓表頭，2,-120二次電流表頭，3,-119來自變壓器二次電壓0~10v，4,-00控制地，5,-253二次電流到控制器，6,-122二次電流反饋0~6v，7,-115一次電流去取樣，8,-117一次電流取樣，9,-251一次電壓輸出0~10v，10,-252一次電壓輸出0~10v，11,-255一次電壓輸入0~380v、12,-106一次電壓輸入0~380v。開孔尺寸：
1. RP1 是二次電壓表校準電位器。順時針旋
轉，二次電壓表顯示增大，反之，逆時針旋轉，則
二次電壓表顯示減小。
2. RP2 是二次電流表校準電位器。順時針旋
轉，二次電流表顯示減小，反之，逆時針旋轉，則二次電流表顯示增大。
3. RP3 是二次電流峰值校準電位器。順時針旋轉，二次電流峰值減小，反之，逆時
旋轉，則二次電流峰值增大。
注意：以上電位器非人員不要調節。
