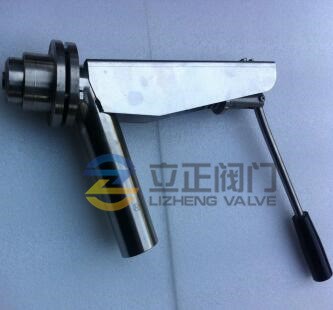

MPSV-2000型手動漿料取樣閥
取樣閥熱銷型號說明：
ZJQF-2600型化機漿自動（氣動）高濃漿料取樣閥ZJQF-2300型機械制漿自動（氣動）高濃漿料取樣閥
SJQF-1300型免沖洗手動中濃漿料取樣閥
SJQF-1210型免沖洗手動低濃漿料取樣閥
ZJQF-2200型自動（氣動）低濃、中濃漿料取樣閥
SJQF-1500型語音型免沖洗手動低濃漿料取樣閥
SJQF-1700型手動防堵柱塞式漿料取樣閥
ZJQF-2400型自動（氣動）活塞式漿料取樣閥
ZJQF-2700型自動（氣動）防堵柱塞式漿料取樣閥
SJQF-1400型手動高濃漿料取樣閥
取樣閥的操作方法如下：
（一）在不進行采集時，取樣閥是處于關閉狀態，此時是通過返回彈簧（圖中—4）取樣頭拉緊，使之閥門處于全關狀。
（二）取樣時，把桿臂（5）向前推移，連瑣銷脫鉤，取樣頭的塞子被完全打開，開始進行取樣。
（三）取樣結束，把桿臂（5）向后拉移，返回彈簧（4）又將塞子拉緊，關閉取樣閥。
（四）取樣結束之后，再打開清洗水管，沖洗取樣閥中的殘留漿料，以下次取樣時的準確性。
四、安裝
（一）MPSV-2000型手動取樣閥安裝在不小于Ф80㎜的工藝管道上。
（二）在工藝管道上開一個Ф48㎜的取樣孔，把取樣閥的法蘭套筒直接焊接在工藝管道 上。
（三）圖二為常用的一種安裝方式，即在漿泵出口處安裝一個取樣閥，對漿料進行取樣。圖中列出了有關安裝位置與尺寸。
（四）圖三為工藝管道在豎直彎曲之后的水平安裝位置（部份圖）示意圖
圖四為取樣閥在水平彎曲后的安裝位置
（五）圖四為工藝管道水平彎曲后的安裝位置（俯視圖）示意圖。
（六）圖五為焊接套筒法蘭的螺栓的位置
