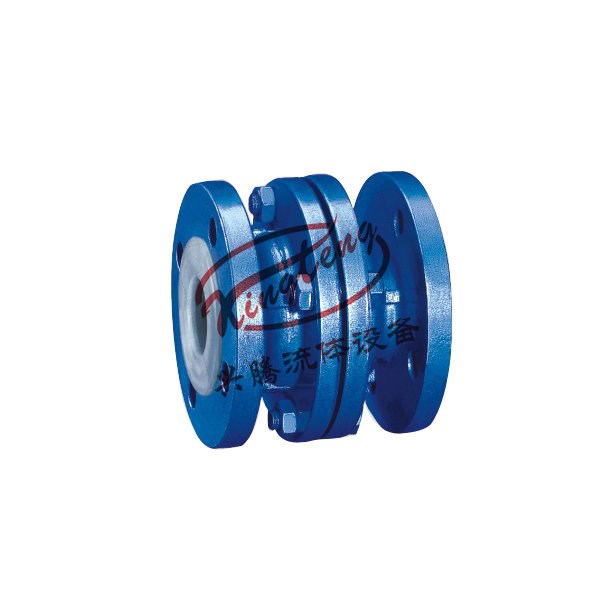

型號：H42F46/F4-16C 材質：碳鋼
連接形式：法蘭 結構形式：升降式
公稱通徑：DN15-DN250（mm） 適用介質：各種高腐蝕化學介質

壓力環境：(0.6-2.5)MPa
標準：國標 流動方向： 單向

驅動方式：脈沖
工作溫度：≤150℃ 類型(通道位置)：直角式

一、概述
H41F46/H42F46/H44F46襯氟止回閥是一種依靠介質本身的流動而自動啟閉閥瓣用來阻止介質逆向流動的自動防腐閥門，又稱逆止閥或單向閥。
二、襯氟止回閥類型（共四類）
一）H41型：水平安裝、升降式止回原理
二）H40型：垂直安裝、浮球式止回原理
三）H42型：垂直安裝、升降式止回原理
四）H44型：垂直安裝、旋啟式止回原理

三、襯氟止回閥工作原理
1 旋啟式止回：它的閥瓣都是圍繞閥座外的軸旋轉啟、閉，防止介質倒流。 軸與閥瓣設計為一體，全部襯氟的軸鑲嵌在閥體與閥蓋之間形成的特殊凹槽內，啟閉靈活，密封。
2.浮球式止回：是一種新型結構，閥瓣為球型，特點是襯氟浮球沿閥體通路軸線做升降運動，液體只能讓垂直向上流動，一旦液體停直向上流動時，浮球靠本身的重量自動掉落至原位，與閥體內部的密封圈相結合，致使襯氟止回閥自動關閉。
3.升降式止回：結構特點是襯氟閥瓣垂直于閥體進、出口軸線作升降運動，其優點是止回的密封性能非常好。
法蘭遵循標準1.0MPa、1.6MPa、2.5MPa，可供用戶自由選擇（具體尺寸用戶可查詢相關數據表或來電咨詢我公司）。
四、法蘭標準：
通徑：DN15～DN250
壓力：1.0MPa～2.5MPa

五、注意事項
1、在安裝中不要使止回閥承受管路重量，大型的止回閥應設獨立支撐，使之不受管系產生的壓力的影響。
2、安裝時注意介質流動的方向應與閥體所標箭頭方向一致。
3、立式止回閥一定要安裝在垂直管道上，否則止回閥將不起作用。
4、水平式止回閥應安裝在水平管道上，否則止回閥也將不起作用。
