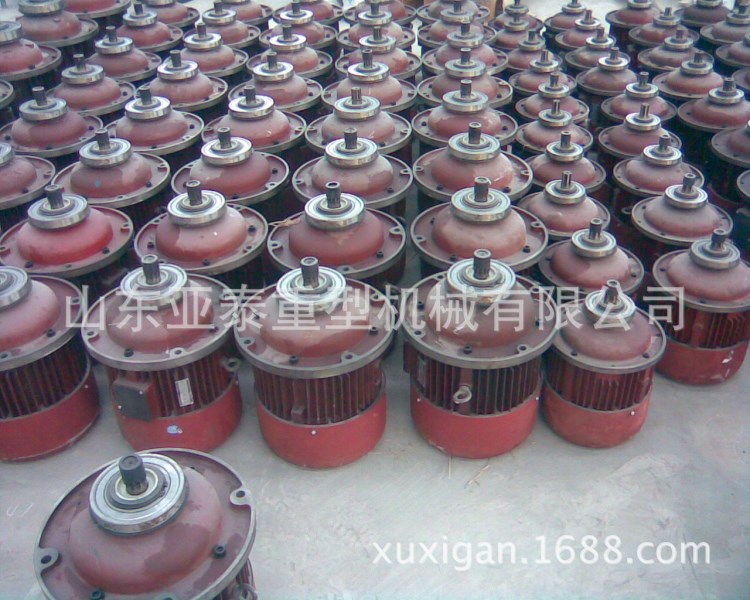

ZD系列錐形轉子制動三相異步電動機

　　 一.產品概述

　　ZD型錐形轉子三相異步電動機是電動葫蘆的起升電機，本系列電動機不附加任何電磁設備，具有自動剎車功能，即在切斷電源時，依靠轉子上壓力彈簧產生摩擦力矩制動可使電機在短時間內停止轉動。該電機起動力矩大、制動，可頻繁起動。2007年8月通過ISO9001國際質量體系認證。

各部零件均經精密加工和檢驗，制動部分在滿載情況下迅速剎住，停止轉動，并能頻繁的起動和運轉。

本系列電動機適用于快速制動與需要頻繁制動的場合，加電動葫蘆，電動小車及大車運行機構，倉庫自動化及軍訓打靶設施等。本系列電動機也適用于要求起動力矩較大及制動力矩較大的驅動裝置，如電動葫蘆、電動小車及大車運行機構，也適用于起重運輸機械、機床、生產流水線和其他要求迅速制動的場合中使用。

二.結構

本系列電動機為自冷式，前端蓋有連接法蘭。

定子：定子鐵心嵌完線以后，漆浸前進行沖擊耐壓試驗一分鐘，經浸漆烘干后成為一個完整體，繞組及絕緣具有良好的電氣、機械、防潮性能及熱穩定性。

電動機的絕緣等級B級。

轉子：采用熱套工藝將鑄鋁轉子固定在軸上，轉子經校正平衡，運轉平穩，振動小。

風扇制動輪及風扇罩：除0.2～0.8KW電機風扇制動輪采用鑄鐵件和鑄鋁件兩種材料外，其它品種電機均采用ZL203（GB1173-84）鋁合金制成，并配有石棉橡膠制動環。風扇罩由08F鋼板拉伸后沖孔制成，風路暢通，外形美觀，剛性好。

三.制動原理

在電源接通時，轉子軸向磁拉力克服彈簧力推開制動輪，電機旋轉。切斷電源、轉子在彈簧力的作用下復位，制動環對電機制動而停止運行。

四.ZD系列產品平面圖

　　主要性能參數及安裝尺寸

五.ZD系列安裝尺寸及相關參數

六.保養

電動機應周期性地保養與維護,發現故障及時處理,一般每月進行一次小保養,每年進行一次大保養

1.小保養項目

a清洗電動機塵垢.測量絕緣電阻

b檢查并清擦電動機接線端子

c檢查各固定螺栓和接地線牢固

d檢查軸承的運行聲音及潤滑情況

e檢查并清擦起動裝置及其絕緣端子

2.大保養項目

a全部小保養項目

b電動機內部清理和檢查，清整定子繞組達到整齊.無油垢.不裸銅.無匝間短路.相間短路接地等檢查，轉子端環，鋁條，檢修定，轉子鐵心遙

3.運輸與儲存

a電動機在運輸過程中，禁止翻滾.雨淋.暴曬

b電動機應貯存在清潔干燥.無酸或其它無腐蝕性氣體的庫房內，避免周圍環境溫度急劇變化

c電動機貯存時不宜堆積太高，以免損壞下層電動機包裝

七.開箱及檢查

1.開箱前檢查

a包裝箱上產品名稱及規格型號符合要求

b包裝箱完整無損，有無被啟封跡象，有無受潮跡象

2.開箱檢查

a按隨機文件目錄查對隨機文件,正確

b清除電機軸伸處的防銹涂層

c核對電機銘牌數據

d檢查電動機在運輸過程中有無變形或損壞.緊固件有無松動或脫落

e用500 伏兆歐表測量絕緣電阻.其值冷態時不應小于20兆歐,否則,應對定子繞組進行干燥處理

ZD₁系列電機為錐形轉子三相異步電動機，帶有自動剎車裝置，具有起動轉矩大、制動、結構緊湊、工作平穩、體積小、重量輕以及使用安全、維護方便等特點。本系列電機常用于起重運輸機械行業，特殊的機械設備要求能迅速制動、頻繁起動、正反交替運行的場所。 不適用于有易燃易爆及有熔化金屬、有爆炸危險、酸堿類蒸汽的工作環境。本系列電機型號有：ZDY、ZD₁、ZDR、ZDW、ZDX、ZDS₁（ZDM₁和ZD₁）電機組，功率：0.2kW-24kW;0.5T-16T,防護等級IP44、IP54。

生產研發

山東亞泰重型機械有限公司現公司擁有沖壓、嵌線、金工、裝配等六大車間，各類技術人員占全廠人數的35%，目前設備在國內同行業屬較地位。
　　山東亞泰重型機械有限公司產品質量性能穩定 、技術先進，性能和價格比等方面，都優于同行業廠家。

山東亞泰重型機械有限公司主要產品：ZD、ZDY、ZDS、ZDM、ZDX、ZDR、YZD-SQ、BZDY、BZD、BZDS系列起重機械配套用電機及隔爆型錐形電機；YEZ、YEZW、YEZS系列建設機械配套用電機；YZR2系列起重冶金電機，YZZ系列升降機專用電磁制動電機，YDE系列軟啟動電機。可為用戶單獨設計多種規格型號的“非標”電機。
　　經過近幾年的產品市場投放和客戶反饋調查 ，我公司的ZD 、BZD 、MD、BZDS四大系列產品 ，質量主要優點 ：功率大 、噪音低、性能穩定、售后服務配套條件好！特別是我公司的主導產品：“BZD隔爆型錐形電動機，其組成隔爆外殼件 ，均按GB3836.2的規定，做水壓測驗，以承受較大的內部爆炸壓力；轉子鑄鋁，定子繞線均采用QZY聚酯胺高強度漆包線 ，F級絕緣，電機內部火焰不會通過隔爆外殼面，而引起外界爆炸性混合物發生爆炸。增強了工礦作業使用的安全系數 。
　　市場，是優勝劣汰的經濟，質量是企業的命脈，向市場要錢，讓質量說話，為進一步提高我公司產品質量和信譽，真正為用戶負責，質量全面達到技術標準，近公司又作了如下調整，進一步加強質檢部、倉庫和車間質檢員的配合，使其對工作各盡其責，對所有外購件和自制半成品等嚴格檢驗控制，按技術要求辦事，對任何人，公平對待，不徇私情；對成、次、廢品嚴格分倉管理，質量有問題的產品，堅決不讓出廠；不合格材料，不準入庫。裝配車間，設有微機管理質量監控系統，專人逐件檢查，使產品電流，電壓及各種待測參數，都控制在較優狀態！市場就是戰場，我公司幾年來，嚴格按市場發展規律，執行同樣質量比價格，同樣價格比質量，同質同價比服務的原則，誠信為本，以質取勝，在客戶中樹立了良好的企業形象！
　　“奉獻較好產品，提供滿意服務”是公司的經營方針。亞泰人將通過不斷進取和努力，把公司建成為“服務水平較好、管理水平較好、社會效益較好、經濟效益較好的現代化企業。

電動葫蘆起升用錐形轉子制動電機

電動葫蘆起升用錐形三相異步電動機

ZD32-4-4.5KW電機3噸電動葫蘆電機

南京江陵電機，南京總廠電機，南京特種電機

ZD電動葫蘆電機

電動葫蘆電機

ZD電動葫蘆主起升電機

ZD電動葫蘆主起升電機

ZD51-4-13kw電機10噸電動葫蘆主起升電機

10噸電動葫蘆起升電機

ZDS13KW電機10噸雙速電動葫蘆起升電機

ZDS7.5KW電機5噸雙速電動葫蘆電機

ZDS雙速電動葫蘆電機

防爆電動葫蘆跑車

電動葫蘆運行電機

電動葫蘆運行電機裝配

相關產品介紹

BZD隔爆型錐形轉子制動三相異步電動機

YDE系列實心轉子制動三相異步電動機

YEZS系列建筑起重機械用錐形轉子制動三相異步電動機

YEZ系列錐形轉子電動機

YZR2系列起重及冶金用繞線轉子三相異步電動機

YZZ系列電磁制動三相異步電動機

ZDR系列錐形繞線轉子三相異步電動機

ZDS1型雙電機組(子母式)錐形轉子制動三相異步電動機

ZDY系列錐形轉子三相異步電動機

ZD系列錐形轉子三相異步電動機

廠區一角

售后服務

安裝與調整

　　電動機采取凸緣安裝方式。前端蓋上四孔作為安裝用孔．前端蓋的外圓及端面B作為定位面。前端蓋C面上60000型軸承系與電動葫蘆卷筒配合用．對于一般場合可以不要。

　　機座接線盒上四螺孔電動葫蘆斷火限位器用，對一般場合可以不用。為了電動機工作．制動裝置需調整得當，轉子軸向移動量1.5mm右．不宜小于1mm．過小的移動量往往會使制動環與后端蓋不能完全脫離．造成相互的摩擦．增加損耗并引起發熱，嚴重時會燒壞繞組使電機停轉；另一方面移動量也不宜過大．以防沖擊力太大而損壞制動環．且使制動不良。

　　具體調整移動量的方法如下：卸下鎖緊螺母上的圓柱頭六角螺釘．用板手旋鎖緊螺母．每次旋轉12孔的角度，裝上六角螺釘測試制動情況．反復調整直至制動符舍要求為止．(如電動機裝于電動葫蘆時．則可用電動葫蘆起吊重物的下滑量為依據逐一整來確定制動情況的好壞)對13KW、18.5Kw電動機順時針旋轉鎖緊螺母是增大移動量，這時彈簧壓力減小．制動力矩也相應減小，反之逆時針旋轉鎖緊螺母時移動量減小．彈簧壓力增大．制動力矩相應增大。

維護保養

　　1、不能隨意拆卸某一部件(如制動輪、風扇罩)后開機試車。開機前必須裝配完整，安裝。

　　2、制動環為易損件。當發現正常的制動調整方式不能見效時．就應檢查制動環完好，如有損壞則應及時更換。

　　3、電機應定期拆下維護．對軸承進行清洗并加入適量潤滑脂。

　　電動機拆卸順序如下：首先整機從配套主機上拆卸下來．然后按：風扇罩(端罩)一一鎖緊螺母一一風扇制動輪一一前端蓋(l3KW、18.5KW為后端蓋)一一轉子裝配一一后端蓋(13Kw、18.5KW為前端蓋)的順序拆卸，切不可任意亂拆。

質量

　　凡本公司產品售出時完全符合其所公布的各項規定，只要正確地安裝．都可以正常地使用。在用戶遵守本公司提供的安裝 、使用、維護及儲存的條件下．產品的質量期為產品在用戶妥善保管和合理安裝正確使用情況下．自使用日算起12個月或自發貨日算起為24個月應能正常工作 ，如確因產品質量制造不良而不能正常使用時，本公司將對售出產品無償進行修理或更換。

　　上述的范圍，井未包含因用戶使用不當，維修、保養不足、操作環境規格的忽略用戶自行改變產品而造成的故障,也不包含易損件的更換。
