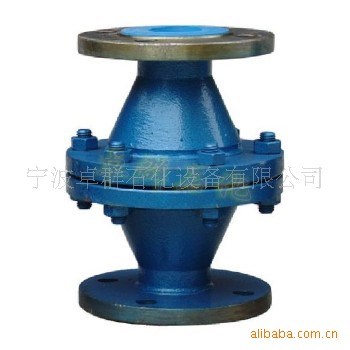

管道防爆波紋阻火器

概述：

管道防爆波紋阻火器是適用于石化，化工，輕工等行業的可燃?xì)怏w輸送過程中的安全裝置，寧波卓群石化設備有限公司生產的管道防爆波紋阻火器是經過嚴謹?shù)淖杌鹄碚撛O(shè)計江和精密專用的機械設備加工制造而成，根據阻火性能和阻火等級可分為阻爆燃型和防爆轟型兩大類。

結構設計：

產品有芯件和殼體兩大部分組成，芯件是核心，是有兩層超薄的不銹鋼帶，一層被壓成波紋形，另一條平面鋼帶則將它圍繞圓心緊緊纏繞而成，從而構成無數個端面，是小三角形直通流道，而且在芯件內部有一個十字結構的支架（或在表面壓上Y型架）借以增強芯件的牢固性，避免芯件唄點燃的介質所產生的爆炸壓力沖散，介質從三角形流道中通過，阻火器也正是通過他/它來阻止火焰在管道中蔓延，其原理為“器壁效應”，就是火焰與器壁進行能量轉換，降低了溫度，以此原理來設計三角形孔的高度阻止火焰的通過，再加上阻垢的流道長度來吸收火焰的熱量，使其火焰在芯件中熄滅避免了氣體在芯件的另一端被復燃的可能性。

適用范圍：

安裝在輸送可燃性氣體，液體的管道上，如火炬系統，油氣回收，加熱爐燃料氣的管網上，氣體進化系統，煤礦瓦斯排放系統及乙炔，氫氣，氧氣輸送系統等。

執行標準：

GB13347-92《石油氣體管道阻火器阻火性能和試驗方法》，

SH/T3413-99《石油化工石油氣管道阻火器選用，檢驗及驗收》，

HG/T20570.19-95《阻火器的設置》。

注：防爆轟型管道阻火器適用的介質和場合不同，其結構尺寸變化大，一般情況根據用戶提供的有關技術數據，先有寧波卓群石化設備有限公司設計圖紙，再有用戶確認，故暫不提供外形尺寸。

產品結構尺寸：

維修和保養原則與訂貨須知:

1. 為了確保阻火器的性能達到使用目的，在安裝阻火器前，必須認真閱讀廠家提供的說明書，并仔細核對標牌

與所裝管線要求是否一致，阻火器上的流向標記必須與介質流向一致。

2. 每隔半年應檢查一次。檢查阻火層是否有堵塞、變形或腐蝕等缺陷，被堵塞的阻火層應清洗干凈，保證每個

孔眼暢通，對于變形或腐蝕的阻火層應更換。

3. 清洗阻火器芯件時，應采用高壓蒸汽、非腐蝕性溶劑或壓縮空氣吹掃，不得采用鋒利的硬件刷洗，重新安裝

阻火層時，應更新墊片并確認密封面已清潔和無損傷，不得漏氣。

4. 訂貨時請注明產品名稱、公稱通徑、壓力等級、材質、法蘭標準、操作壓力等詳細參數。以上產品尺寸為常

規通用型，如需其他規格尺寸，歡迎來電來函。
