單頭帶扭全自動端子機

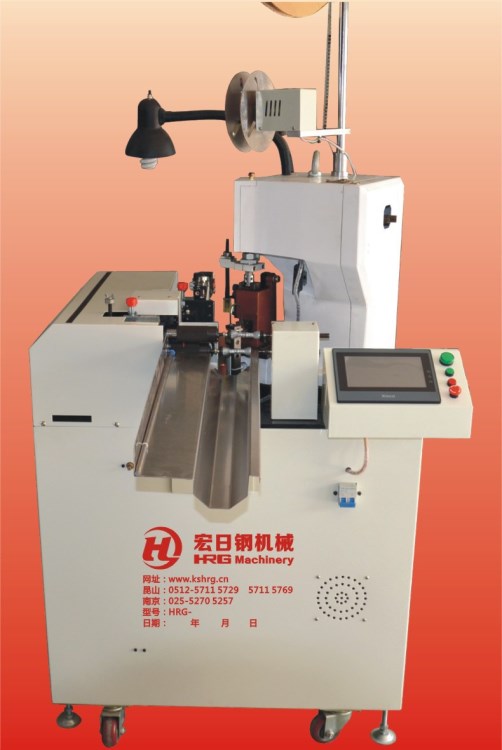

HRG-2802全數字智能單端壓著機（帶扭線）(步進）
1、精巧，緊湊的設計，佳人性化設計，占地面積小。
2、數字智能觸摸屏和按鍵中文操作菜單易學易用。
3、可儲存100套加工程序，更換工序和材料迅速。
4、采用高速DSP分布式控制系統，無聲混合式步進驅動，高精度，快速度。
5、采用直線式導管送料，不管大線小線送料不存在堵線，更穩定，成品線束放置更整齊。
6、刀片裝置采用卡位式定位安裝，安裝簡單，通熟易懂，更快速，節省人工。
7、內置電路全部有異常信號指示燈，查詢故障情況更一目了能，排除故障更簡單。
8、本公司提供培訓、安裝、調試、保養、維修一條龍服務。
型號 | HRG-2802 |
品牌/產地 | 宏日鋼/昆山 |
產能 | （100mm長）不扭線4200條/小時。扭線3800條/小時 |
適用線徑 | AWG#32~AWG#12 |
加工長度 | （中間留皮部分）25mm~99999mm |
剝皮長度 | 0.1mm~25mm(理想范圍) |
扭線長度 | 3mm~20mm(理想范圍) |
導管直徑 | 1.5mm-5mm |
切斷誤差 | 可修正 |
壓著力度 | 2.0 ton |
檢測裝置 | 打結開關、無線開關、打端檢測 |
輔助裝置 | 端子廢紙收卷裝置 |
電源 | AC220V單相6A |
刀具材料 | 鎢鋼/高速鋼 |
壓接位置 | 數字化調整 |
空氣壓力 | 5— 7kgf(需使用清潔干燥空氣) |
重量 | 約200kg |
尺寸 | 長800mmⅹ寬600mmⅹ高1950mm（不含凸起部分） |
長800mmⅹ寬600mmⅹ高1400
作業步驟
1、打開端子機電源開關，電源指示燈亮的時候才開始使用。
2、留意機器內外部有無明顯異響，若有暫停作業千萬要停機，請機修人員判定需要維修。
3、認真選刀裝刀：由人員操作，裝刀之前必須進行手工比對所選刀片配套，對比無誤后方可裝刀， 裝刀完成后，必須使用手搖測試，首先關閉端子機電源，按下調摸鈕，使用專用板手搖動主從動輪，使 端子機沖壓行程至較大，如手搖不動，則考慮壓力過大或其他問題，檢查調試至 OK。 作業前需 對各鎖緊螺絲做相應檢查并確認無松動。
5、測試拉力：調機 OK 后，取廢料線材試打，進行拉力測試，主要參照值見《拉力測試對照表》具體操 作方法如下，按下拉力測試歸零鍵調至歸零，將需測的端子線材夾好，進行測試，若所測拉力不在標 準范圍內，請機修人員重新調節，直到達到標準值為止。
6、試產 10PCS 送 IPQC 進行首件確認，檢驗 OK，方可進行批量生產，生產過程中操作員必須自檢所打端子是 否有包膠，吊頸等不良，并每隔 1 小時進行一次端子拉力測試。
7、生產完成后整理好良品、廢次品，并清理干凈機臺周邊的環境衛生。
保養維護
1、 日常保養：
①端子機沖壓導向軌必須 1 小時加一次機油潤滑加油孔在端子機頂部，每次加油以 2-3 滴為宜不要過多。
②作業人員每天必須清潔機器，除去機器表面的灰塵和雜物以及多余的油污
③端子機主速軸承必須每周加黃油，具體操作方法如下： 打開端子機后蓋→拆掉從動皮帶輪卡簧→拆掉皮帶輪→打黃油（均勻涂于高速軸承表面）→復原（注： 拆卸皮帶輪過程中，應注意軸承滾珠遺失）
2、二級保養：
端子機使用 3-6 個月后，需檢查各部件（ 耗損件 ）需要更換如皮帶，各部件彈簧是 否彈性減弱需要更換。機器各鎖螺絲松動，檢查卡簧變形等。
1 、作業過程中，若機器出現異常，先關掉電源，并及時請機修人員進行維修調試。
2 、非人員嚴禁私自調試或拆裝機器零部件。
3、作業中，機器電源未斷開，禁止手指或身體任何部位進入沖壓范圍，以免造成工傷事故。
4、作業中，若需要離開工作崗位，必須關閉電源方可離開。
5、更換端子時，必須先斷開電源，再進行更換作業，嚴禁在機器運作中進行更換。
6、作業中，若有端子卡在刀模內，必須用剪刀或挑針清除后，再繼續作業。
