平直度檢測可調橋板平板
平直度檢測可調橋板使用說明書

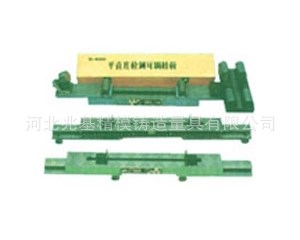

　　此橋板由上燕尾3,下燕尾2,7,兩半圓棒1,緊固螺釘6,固定儀器彎板4,固定螺絲5及刻度標尺,夾條等組成.兩下燕尾可同時拉開調頭使用.B型-2橋板另加多種檢機床附件,使用時根據圖示調換附件,可檢C630,C6140,C620,C618,C616,C615等車床,磨床.檢車床時把附件1固定在左下燕尾的4個螺孔上,右邊裝成附件4的裝置使用,在附件1上縱向放上水平儀,檢凸導軌不直度.在上燕尾正中,橫向放上水平儀可檢兩導軌的平行度.檢磨床時,左邊裝成附件3裝置使用.附件2是檢兩凸或凹導軌時使用.
　　A型橋板調距350-600mm,B型需290-500 mm,C型需180-300 mm,D型需120-160 mm時,下燕尾拉開使用.當A型需50-350mm,B需50-290 mm,C型需50-180 mm,使用上燕尾的刻度時以下燕尾上的小刻度數為零位:使用下燕尾上刻度時,以上燕尾較大刻度數為零.兩零位同指向的一數字為跨度值.
平直度檢測可調橋板型號規格

技術要求:工作面,平面度不大于0.01mm,任何跨度不平行度不大于0.03mm.
注:技術要求的數據是橋板自身在任何調距后檢查雙軸接觸線與上平面的平行度,但在檢測時調好跨度放上儀器并對正零位后,儀器和橋板已成為整體,這時橋板本身誤差數已消除,儀器精度即是橋板的精度.
保管方法:橋板使用時,不要磕碰,用完后涂防銹油,松開緊固螺釘,取下彎板及螺絲,工作面向下軸面向上,平放在包裝盒內,謹防受潮生銹.
型號 可調范圍 檢測對象
A型 50-600mm 平板,平尺,工作臺,精密工件的平面度
B型-1 50-600mm 平板,平尺,工作臺,精密工件的平面度
B型-2 50-500mm 既有B型-1的全功能,又能驗C630及以小各型號車床,磨床等導軌的不直度,不平行度
C型 50-300mm 平板,平尺,工作臺,精密工件的平面度
