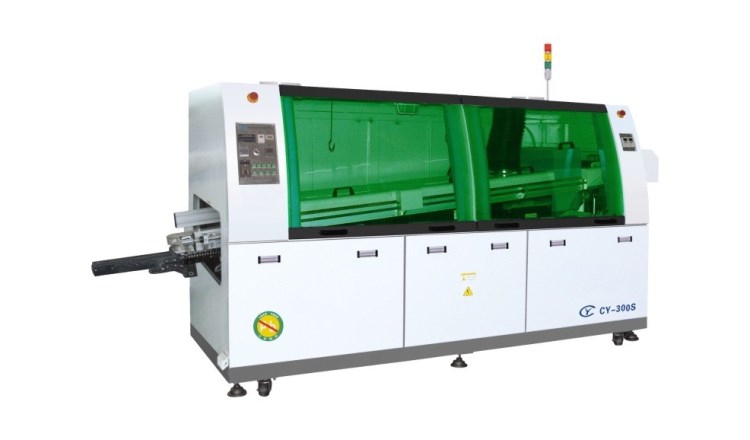

無鉛波峰焊機CY-300S（紅外預熱）
Lead-free Wave Soldering System CY-300S
一、產品特點
1、前門上掀式設計，后門推拉式；采用噴塑工藝不掉漆，美觀大方，經久耐用。
2、兩段獨立1.2米預熱區，全熱風預熱，使PCB獲得良好的焊接效果。
3、專利鈦合金鏈爪，不粘錫，永不變形，壽命長。
4、兩扇觀察窗，外觀美觀大方，方便操作和維護。
5、錫爐升降與進出，自動調與手工調結合
6、配有冷卻模塊，溫度補償模塊，適合無鉛焊接和多種工藝要求
7、錫爐采用可調節噴口設計；錫渣氧化量超低，采用液態錫流動式設計原理，減少錫的沖擊氧化量，波峰可隨PCB板寬窄調節，大大減少了焊接PCB小板時錫的氧化量，可調距離為80-350MM。
8、傳動機構采用精密模塊化設計，傳動準確，壽命長，易保養。
9、松香噴霧裝置可拉出，并可拆卸，便于清潔維護。
10、隔離式噴霧裝置，助焊劑煙霧從專用風道排出。
11、強大參數庫功能，各類PCB工藝參數可按需調用操作。
12、采用品牌電腦 PLC控制系統，確保系統具有性和穩定性。
13、可按用戶設定的日期、時間及溫控參數進行自動開關機。
14、系統故障自我診斷，故障原因自動顯示，故障排除方法隨時查詢。
15、加熱溫度采用PID閉環控制，溫控穩定。
16、閉環式自動跟蹤噴霧系統，噴霧寬度和噴霧時間自動調節，并可按需設置提前和延長噴霧時間。
17、設置有經濟運行，過板自動起波，較大限度地減少錫氧化量。
18、運輸系統采用限力器,運輸時的穩定性及安全性。
19、短路及過流保護系統，對設備關鍵電器元件起保護作用。
20、運輸系統閉環控制，無級調速，控制PCB預熱與焊接時間。
二、技術參數
技術參數Spesifications | ||
Model | 項目 | CY-300S |
Control method | 控制方式 | 觸摸屏 PLC |
Conveyorspeed | 運輸馬達 | 1∮AC220V 90W，臺創 |
Pcb size | 基板寬度 | 50-300mm(w) |
Preheating Zone | 預熱區 | 功率：9KW長度：（1200mm兩段紅外PID控制） |
Solder temperature | 錫爐加熱 | 9KW(室溫-300℃） |
Solder capacity | 錫爐容量 | 300Kg |
Wave motor | 波峰馬達 | 3P AC 220V 0.36KW*2pcs，品牌：臺創 |
Fingercleaning pump | 洗爪泵 | 1P AC220V 6W |
Cooling system | 冷卻 | 強制風冷/Forced-air cooling |
PCB transport dir | PCB運輸方向 | L→R /(R→L） |
Nozzle move | 噴頭移動 | SMC無桿氣缸 |
Flux capacity | 助焊劑容量 | 6 LITRES |
Air pressure of flux | 助焊劑氣壓 | 3-5BAR |
Conveyor angle | 焊接角度 | 4-6℃ |
Power supply | 電源 | 3P AC380V 50Hz |
Normal/starting power | 總功率/運行功率 | 21KW/8KW |
Net Weight | 凈重 | 1100KG |
Cooling system | 冷卻系統 | 強制冷卻/Mandatory cooling |
Dimension | 機身尺寸 | 2800（L）x1200（W）x1700mm（H） |
Appearance | 外型尺寸 | 3550（L）x1200（W）x1700mm（H） |
三、重要元件品牌：
Name | 名稱 | 品牌 | 備注 |
PLC | PLC | 三菱 | 日本 |
Touch screen | 觸摸屏 | 威倫 | 臺灣 |
Ac contactor | 交流接觸器 | 正泰 | 法國 |
空氣開關 | 正泰 | 中國品牌 | |
SSR | 固態繼電器 | 誠億泰 | 臺灣 |
變頻器 | 臺達 | 臺灣 | |
中間繼電器 | OMRON | 日本 | |
光電開關 | 誠億泰 | 臺灣 | |
按鈕開關 | 誠億泰 | 臺灣 | |
Conveyor motor | 運輸馬達 | 臺創 | 臺灣 |
Wave motor | 波峰馬達 | 臺創 | 臺灣 |
發熱管 | 臺展 | 臺灣 | |
無桿氣缸 | SMC | 日本 | |
調壓閥 | AIRTAC | 臺灣 | |
噴頭 | 露明娜 | ST-6，日本 | |
冷卻風機 | 三越 | 臺灣 |
