電流互感器
品牌
國友
型號

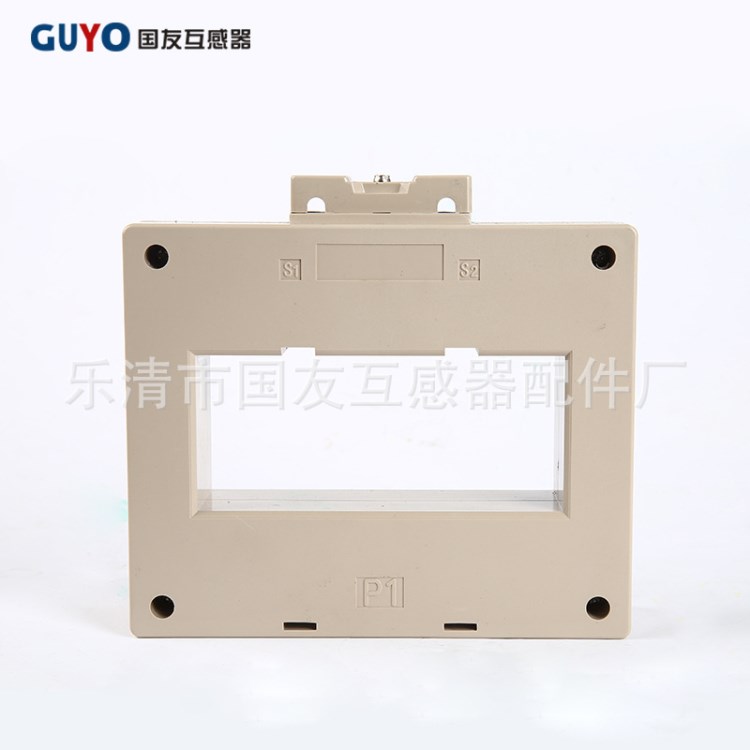

SDH-120型
封裝形式
插件電感
繞線形式
單層密繞式
導磁體性質
鐵芯
磁芯形狀
環形
工作頻率
高頻
安裝方式
立式非密封
骨架材料
塑料
品質因數Q
0
電感量
1
允許誤差
0
感抗XL
1（Ω）
額定電流
0（mA）
分布電容
2（F）
標稱電壓
3（V）
電流互感器原理是依據電磁感應原理的。電流互感器是由閉合的鐵心和繞組組成。- 它的一次側繞組匝數很少，串在需要測量的電流的線路中，
- 因此它經常有線路的全部電流流過，二次側繞組匝數比較多，
- 串接在測量儀表和保護回路中，電流互感器在工作時，
- 它的二次側回路始終是閉合的，因此測量儀表和保護回路串聯線圈的阻抗很小，
- 電流互感器的工作狀態接近短路。電流互感器是把一次側大電流轉換成二次側小電流來使用 ，二次側不可開路。
二、 主要技術要求
2.1 額定容量：額定二次電流通過二次額定負荷時所消耗的視在功率。額定容量可以用視在功率V.A表示，也可以用二次額定負荷阻抗Ω表示。
2.2 一次額定電流：允許通過電流互感器一次繞組的用電負荷電流。用于電力系統的電流互感器一次額定電流為5～25000A，用于試驗設備的精密電流互感器為 0.1～50000A。電流互感器可在一次額定電流下長期運行，負荷電流超過額定電流值時叫做過負荷，電流互感器長期過負荷運行，會燒壞繞組或減少使用壽命。
2.3 二次額定電流：允許通過電流互感器二次繞組的一次感應電流。
2.4 額定電流比（變比）：一次額定電流與二次額定電流之比。
2.5 額定電壓：一次繞組長期對地能夠承受的較大電壓（有效值以kV為單位），應不低于所接線路的額定相電壓。電流互感器的額定電壓分為0.5，3，6，10，35，110，220，330，500kV等幾種電壓等級。
2.6 10%倍數：在的二次負荷和任意功率因數下，電流互感器的電流誤差為－10%時，一次電流對其額定值的倍數。10%倍數是與繼電保護有關的技術指標。
2.7 準確度等級：表示互感器本身誤差（比差和角差）的等級。電流互感器的準確度等級分為0.001～1多種級別，與原來相比準確度提高很大。用于發電廠、變電站、用電單位配電控制盤上的電氣儀表一般采用0.5級或0.2級；用于設備、線路的繼電保護一般不低于1級；用于電能計量時，視被測負荷容量或用電量依據規程要求來選擇（見講）。
2.8 比差：互感器的誤差包括比差和角差兩部分。比值誤差簡稱比差，一般用符號f表示，它等于實際的二次電流與折算到二次側的一次電流的差值，與折算到二次側的一次電流的比值，以百分數表示。
2.9 角差：相角誤差簡稱角差，一般用符號δ表示，它是旋轉180
