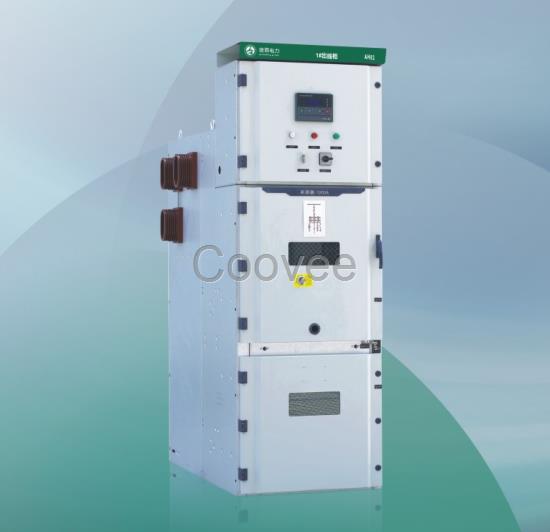

KYN28A-12高壓中置柜KYN28-12高壓開關柜KYN28A-24高壓開關柜 咨詢訂購：雄霸電力有限公司

KYN28A-12型戶內交流金屬鎧裝移開式開關設備，系3-10千伏三相交流50Hz單母線及單母線分段系統的成套配電裝置。主要用于發電廠、中小型發電機送電、工礦企事業配電以及電業系統的二次變電所的受電、送電及大型高壓電動機起動等。作控制保護、監測之用，本開關設備滿足DL/T404-91，IEC298、GB3906等標準要求，具有防止帶負荷推拉斷路器手車，防止誤分合斷路器、防止接地開關處于閉合位置時關合斷路、防止誤入帶電隔室、防止在帶電時誤合接地開關的聯鎖功能，多種主開關配置方案可供選擇：VS1；ZN21；VB5（VB5P）；VD4；VEP；VS1；3AH；EV12；VPR真空斷路器。實為一種性能優越的配電裝置。

二、型號及含義
三、使用環境條件
1. 環境溫度：溫度 40℃，***低溫度-15℃。
2. 環境濕度：日平均相對濕度≤95％,月平均相對濕度≤90％
3. 海拔高度：1000m以下
4. 抗地震度：地震烈度不超過8度
5. 周圍空氣應無經常性的劇烈震動場所。嚴酷條件下嚴酷度設計滿足I類要求。
6. 不受腐蝕性可燃氣體、水蒸汽等明顯污染。
7. 在超過GB3906規定的正常的環境條件下使用時，由用戶和我公司協商。
四
（1）斷路器隔室
在斷路器室安裝了供斷路器手車滑行的導軌。手車能在工作位置、試驗隔離位置之間移動。活動簾板由金屬板制成，安裝在手車室的后壁上。手車從隔離/試驗位置移動至工作位置過程中，裝在母線小室和電纜聯接小室(電纜室)內的靜觸頭盒上的靜觸頭前的活動簾板自動地打開，反方向移動手車，活動簾板自動閉合，把靜觸頭盒封閉起來，從而保障了操作人員不觸及帶電體。手車在開關柜的門關閉情況下被操作，通過觀察窗可以看到手車在柜內所處的位置，同時也能看到手車上的On（用以使斷路器合閘/ OFF（用以使斷路器分閘）按鈕和ON/OFF機械位置指示器以及儲能/釋能狀況指示器。
（2）可抽出式斷路器手車
車架是由鋼板拼成的，手車上裝有真空斷路器和其他輔助設備。帶有彈簧觸子系統的一次動觸頭由臂桿裝在斷路器的出線端子上，斷路器的操動機構的控制按鈕和分合閘文職指示等均設在手車面板上，以方便操作。手車進入開關柜內到達隔離驗位置時，手車外殼與開關柜接地系統接通，儀表保護和控制線路也通過二次插頭與開關柜聯通。手車移至工作位置時，接通除斷路器外的一次回路。
