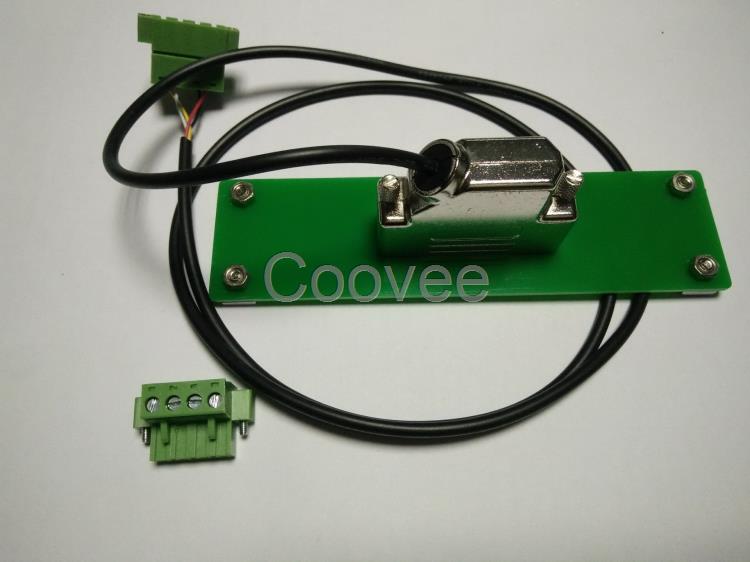

RJ-OP485-DL/T645 485遠紅外通訊光電頭
功能概要:
主要用于電能表參數讀寫、電量數據抄讀。
485遠紅外通訊光電頭主要功能是實現光電信號的轉換。產品通過自帶的紅外發射管和接收管與電表上的紅外接收管和發射管進行通訊，485遠紅外通訊光電頭和設備對應的485端口相連接。所以上位機程序可以通過操作串口的方式，使485遠紅外通訊光電頭和電表進行通訊。
技術參數
l 工作電壓：9~36V；
l 工作電流：＜100mA；
l 紅外發射管中心波長：940nm；
l 紅外接收管中心波長：980nm；
l 調制頻率：38KHz（±1%）；
l 波特率：2400BPS；
l 有效通訊距離：＞4m（環境光強度小于5000lx時）；
l 符合DL/T645通訊技術規范；
l 接線端子采用4PIN免焊式帶螺絲對插端子。
使用方法:
將光電頭數據傳輸接口與設備對應的485端口進行連接，調整光電頭位置盡可能使接收器的光軸與發射器的光軸保持一致，距離可以在4m內調節，連接完成。

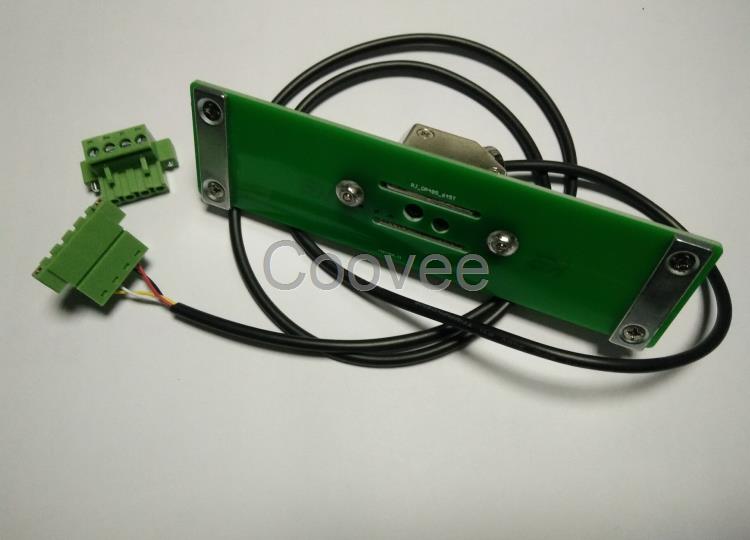

光電頭固定在支架上面，支架通過磁鐵吸付在配電箱上面。

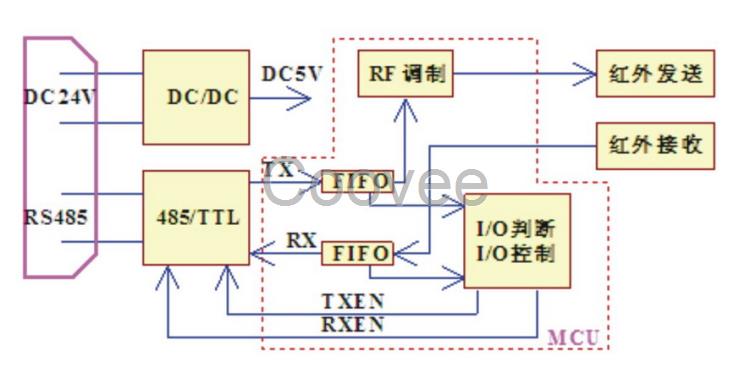

產品功能框圖：
線序：紅：12V（9~36V） 黑：GND 白：A（485+） 黃：B（485-）
