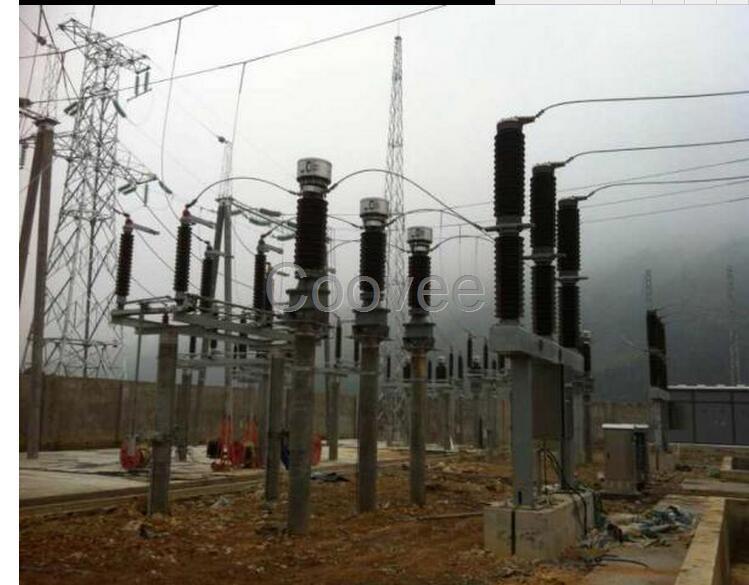

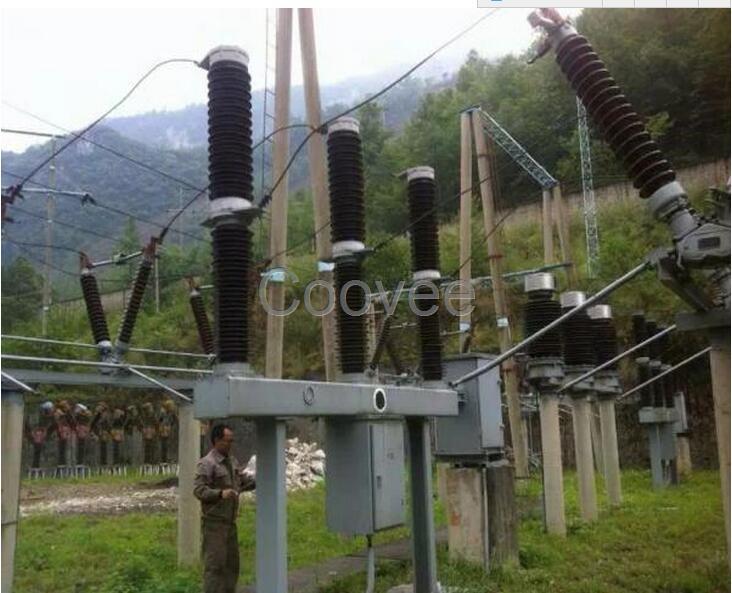

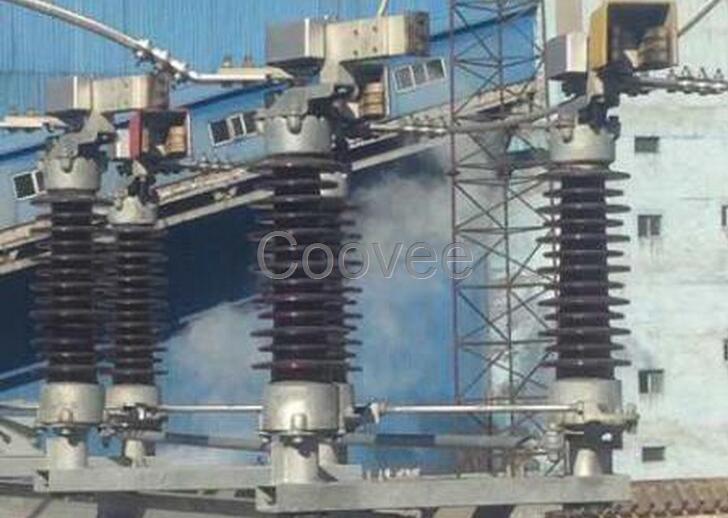

六氟化硫斷路器LW30-110@LW30-126@祝捷電氣110KV電站全套安裝放心購買詳細介紹
序號 項目 單位 參數
1 額定電壓 KV 72.5
2 額定絕緣水平 雷電沖擊耐壓(峰值) KV 200/220 (斷口)
工頻耐壓(1min) KV 140/160 (斷口)
3 額定電流 A 1600、2500、3150
4 機械壽命 次 6000
5 六氟化硫氣體額定壓力(20℃時表壓) Mpa 0.45
6 六氟化硫氣體補氣壓力(20℃時表壓) Mpa 0.42
7 六氟化硫氣體閉鎖壓力(20℃時表壓) Mpa 0.40±0.01
8 額定短路開斷電流 KA 40
9 額定短路關合電流(峰值) KA 100
10 額定短時耐受電流(熱穩定電流) KA 40(4s)
11 額定峰值耐受電流(動穩定電流) KA 100
12 額定失步開斷電流 KA 10
13 額定短路開斷電流下的累計開斷次數 次 8
14 合閘時間(額定操作電壓下) ms 60≤t分≤100(d.c.)或≤100(a.c.)
15 分閘時間(額定操作電壓下) ms 55≤t合≤65(d.c.)或≤60(a.c.)
16 合—分時間 ms ≥120(運行狀態)
17 額定操作順序 分—0.3s合分—180s—合分
18 年漏氣率 % ≤1
19 六氟化硫氣體水份含量(20℃) ppm(v/v) ≤150
20 合閘線圈、分閘線圈電壓 V a.c：220 d.c：48，110，220
21 儲能電機電壓 V a.c：220 d.c：220
22 六氟化硫氣體重量 kg 5
23 斷路器(包括操動機構)重量 kg 800(不帶CT)/1000(帶CT)
